Рис. 3.4. Геолого-литологический разрез по данным динамического зондирования: 1 – песок; М – мелкий; С – средней крупности; КР – крупный; 2 – УГВ; 3 – график изменения рv с глубиной

Дата: 2025-05-25; Просмотры: 19

Оценка:

0.00 из 5.00 — оценок

Скачиваний: 0

Скачать

3.8. По результатам динамического зондирования в четвертич- ных песках, приведенным ниже, постройте графики изменения услов- ного динамического сопротивления p_v с глубиной. Слева от эпюры зондирования приведите геолого-литологическую колонку. Для каждо- го слоя, выделенного с помощью зондирования, выполните предвари- тельную оценку следующих показателей песков: угла внутреннего трения φ, модуля деформации Е, плотности сложения грунта ρ. При- мер решения показан на рис. 3.5.

Пример ответа. По результатам динамического зондирования в мелких маловлажных песках для одного из интервалов глубин (1...5 м) получено осред- ненное значение р_v = 4,0 МПа. По СП 11-105-97 (см. прил. И) определяем искомые

характеристики: нормативный угол внутреннего трения φ = 30 , модуль общей де- формации Е = 20 МПа, песок средней плотности. Результаты оценки свойств пес- ков в целом по одной из зондировочных точек с эпюрой зондирования и литологи- ческой колонкой представлены в качестве примера на рис. 3.5.

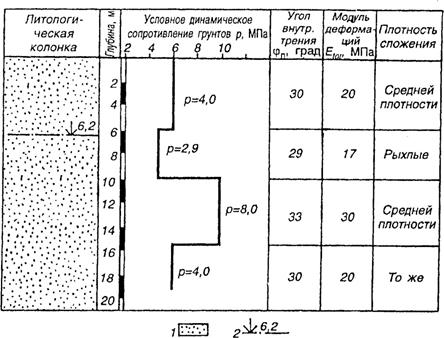

Рис. 3.5. Результаты оценки свойств мелких песков по данным зондирования в точке Д-10: 1 – песок; 2 – УГВ

3.9. По исходным данным задачи 3.8 найдите средневзвешенное значение условного динамического сопротивления грунтов р_v для все- го слоя в целом (на всю мощность интервала зондирования) и по нему произведите предварительную оценку показателей, указанных в зада- че 3.8. Номер варианта задачи 3.9 соответствует номеру задачи 3.8.

Пример ответа. По результатам зондирования, представленным на рис. 3.5, определяют средневзвешенное значение р_v

где p_v – осредненное значение i-го интервала зондирования; h_i – мощность i-го ин- тервала.

В нашем случае p_v = (4,0·6 + 2,9·4 + 8,0·5 + 4,0·5)/(6 + 4 + 5 + 5) = 4,78 МПа. По прил. И СП 11-105-97 определяем, что при р_v = 4,78 МПа пески мелкие мало- влажные характеризуются средней плотностью сложения, а нормативное значе- ние угла внутреннего трения и модуля общей деформации равны: φ = и Е =

= 22,5 МПа.

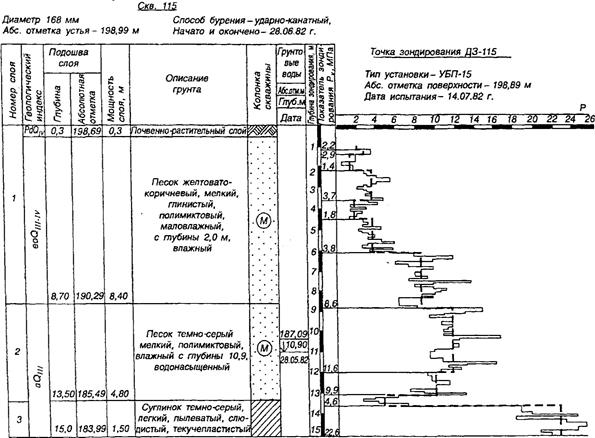

3.10. Пользуясь данными динамического зондирования рис. 3.6 и прил. И СП 11-105-97, охарактеризуйте каждый слой по следующей схеме: 1) наименование и геологический возраст слоя; 2) наличие прослоев различной плотности сложения; 3) нормативные значения угла внутреннего трения и модуля общей деформации для прослоев и слоя в целом; 4) средневзвешенное для слоя значение условного ди- намического сопротивления грунта.

В каждом из трех слоев по результатам зондирования выделены прослои и в их пределах произведено осреднение значений условного динамического сопротивления грунтов р_v графоаналитическим спосо- бом (на рис. 3.6 пунктирная линия).

Указание. Ознакомьтесь с примерами решения, приведенными в задачах 3.8. и 3.9.
