Рассчитываем значения модулей деформации Ер и упругости Е0. Модуль деформации грунта равен

Дата: 2025-05-25; Просмотры: 3
Оценка:
0.00 из 5.00 — оценок
Скачиваний: 0

Ер = 0,86 1,35 (10,4 + 0,1339) (0,209/0,1841) 13,9 МПа.

Модуль упругости рассчитывается по ветви разгрузки

Е0 = 0,86 1,35 (10,4 + 0,1339) (0,418/(0,4432 – 0,3361) 47,8 МПа.

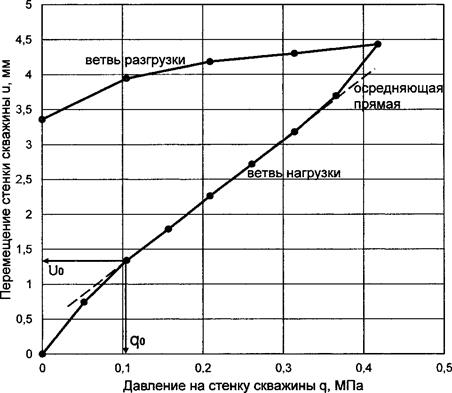

Рис. 3.3. График прессиометрического опыта

3.7. Постройте геолого-литологический разрез, используя дан- ные бурения скважины и динамического зондирования конусом в ал- лювиальных отложениях (табл. 3.3).По характерным значениям ус- ловного динамического сопротивления грунта погружению зонда рv, полученным у скважины, выделите границы пород различного состава и уровень грунтовых вод. Расстояния между точками зондирования составляют 100 м. Разрез постройте в масштабах: вертикальный – 1:100, горизонтальный – 1:1000. Для нанесения на разрез графиков изменения pv используйте горизонтальный масштаб в 1 см – 2 МПа.



Варианты Точки наблюдения Варианты Точки наблюдения
1 1, 2, 3 6 2, 3, 4
2 1, 2, 4 7 2, 3, 5
3 1, 2, 5 8 3, 4, 5
4 1, 3, 4 9 1, 2, 3, 4
5 1, 3, 5 10 1, 2, 3, 4, 5

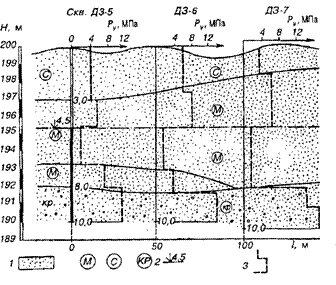

Указание. Пример построения разреза приведен на рис. 3.4.







Таблица 3.3

Исходные данные к задаче 3.7





Наименование породы

по скв. 1



Скв. № 1. Т. 1; абс.

отм. 225,0 м



Т. 2; абс.

отм. 223,0 м



Т. 3; абс.

отм. 222,5 м



Т. 4; абс.

отм. 221,0 м



Т. 5; абс.

отм. 223,0 м
d, м рv, МПа d, м рv, МПа d, м рv, МПа d, м рv, МПа d, м рv, МПа
Песок средней крупности   0,3...2,2   2,8   0,3...2,0   2,5   0,4...1,5   3,0   0,5...3,6   3,9   0,4...4,9   4,1
  Песок мелкий   2,2...4,5   3,9   2,0...3,2   4,0   1,5...4,3   3,8   3,6...9,0   1,8   4,9...6,0   2,1
Песок мелкий водонасыщенный   4,5...7,7   1,9   3,2...5,5   2,0   4,3...8,4   2,2   9,0...10,0   5,0   6,0...11,5   8,0
То же, большей плотности   7,7...9,0   5,5   5,5...6,4   9,5   8,4...9,0   5,6   10,0...13,1   13,2   11,5...13,5   3,2
Песок крупный и средней крупности   9,0...11,1   13,0   6,4...9,0   3,6   9,0...11,8   12,6   13,1...15,5   8,8   13,5...16,0   1,9
То же, большей плотности   11,1...13,2   8,5   9,0...11,1   5,8   11,8...14,5   13,8
  Глина   13,2... 15,5   6,0 11,1...12,5 12,5...14,8 14,8...16,1 13,5 9,0 3,6   14,5...15,5   3,3

Примечание. В скв. 1 УГВ установился на глубине 4,5 м. Наименование пород относится только к скв. 1.
