Рис. 3.1. График зависимости осадки штампа S (мм) от удельного давления р (МПа)

Дата: 2025-05-25; Просмотры: 3

Оценка:

0.00 из 5.00 — оценок

Скачиваний: 0

Скачать

3.2. По результатам испытания грунтов штампом площадью 0,5 м² (рис. 3.2) определить значение модуля деформации.

Указание. Пример вычисления модуля деформации и дополнительные данные приведены в задаче 3.1.

3.3. Определить величину относительной просадочности ε_sl лѐс- совидных суглинков по результатам их испытания статическими нагруз- ками на штамп площадью 0,5 м² (диаметр 0,8 м) (рис. 3.2, кривая 2).

Указание. Относительная просадочность ε_sl определяется как отношение величины просадки грунта в основании штампа к величине деформируемой зоны грунта h, которая зависит от давления р на штамп и его диаметра d:

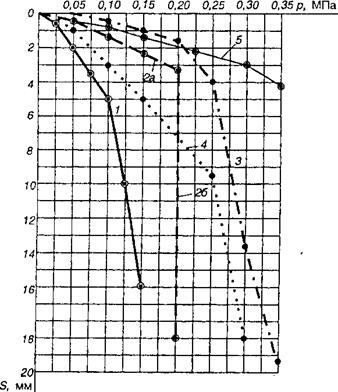

Рис. 3.2. Графики зависимости осадки штампа S от удельного давления р: 1 – супесь пластичная; 2а – лѐсс, осадка при естественной влажности;

2б – осадка от замачивания при постоянном удельном давлении

р = 0,20 МПа – просадка; 3 – суглинок твердый; 4 – глина тугопластичная; 5 – песок крупный плотный

38

3.4. Постройте график зависимости осадки штампа от давления, вычислите модуль деформации Е и величину относительной проса- дочности ε_sl по результатам испытаний, приведенным в табл. 3.1. Для определения сжимаемости и просадочности лессовидных суглинков проведены испытания грунтов статическими нагрузками на штамп площадью 0,5 м² при природной влажности и с замачиванием при на- грузке 0,3 МПа.

Указание. Примеры построения графиков зависимости осадки штампа от давления даны на рис. 3.1 и 3.2. Пример вычисления модуля деформации по ре- зультатам штамповых испытаний приведен в задаче 3.1, а указание по определе- нию относительной просадочности – в задаче 3.3.

3.5. По результатам статических испытаний лѐссов супесчаного состава с помощью круглого штампа площадью 0,5 м² определены осадка S₁ и просадка S₂

Вычислите при этих давлениях величину относительной проса- дочности ε_sl и постройте график зависимости ε_sl = f(p).

По графику определите величину начального просадочного дав- ления, при котором ε_sl = 0,01 и относительную просадочность при ука- занных ниже давлениях. Рекомендуемые масштабы: для удельного давления 0,1 МПа – 4 см; для относительной просадочности 0,01 – 1 см или 2 см.

Указание. При определении относительной просадочности используйте указание к задаче 3.3.

3.6. По результатам прессиометрических испытаний в скважине определить значения модуля общей деформации Е_р и модуля упруго- сти Е_у, в соответствие с ГОСТ20276. Результаты испытаний для раз- личных типов грунтов приведены в табл. 3.2. Начальный диаметр зон- да r_pr = 104 мм.

Исходные данные к задаче 3.4

Результаты прессиометрических испытаний грунтов основания сооружений

Определение модулей деформации и упругости производится по уравнению

где K – поправочный коэффициент на объемный эффект (K = 0,86); – коэффи- циент условий нагружения, зависящий от коэффициента Пуассона. При проведе- нии испытаний по медленному режиму с сохранением природного напряженного состояния грунта коэффициент допускается принимать равным:

для песков и супесей……1,3; для суглинков…………….1,35; для глин…………………...1,42;

r₀ – радиус скважины, равный r_pr + u₀, см; r_pr – радиус прессиометра, см; u₀ – вели- чина перемещения стенки скважины, соответствующая q₀ в начальной точке ос-

редняющей прямой на графике испытания u = f(q) (рис. 3.3); – приращение

давления на стенку скважины между двумя точками, взятыми на осредняющей

прямой, МПа;

q, см.

– перемещение стенки скважины (по радиусу), соответствующее

Пример обработки результатов прессиометрических испытаний

При проведении прессиометрических испытаний суглинков щебенистых ту- гопластичной консистенции по схеме нагрузка-разгрузка были получены следую- щие результаты:

График прессиометрических испытаний u = f(q) приведен на рис. 3.3. Ветвь нагрузки на линейном участке от q = 0,105 МПа до q = 0,314 МПа аппроксимирова- на пунктирной прямой.

По графику определяем q₀ и u₀

q₀ = 0,105 МПа, u₀ = 1,339 мм = 0,1339 см.

Приращение давления на линейном участке графика равно

= 0,314 – 0,105 = 0,209 МПа.

Приращение диаметра скважины

= 3,180 – 1,339 = 1,841 мм = 0,1841 см.
