Рис. 2.4.Геологический разрез по данным вертикального электрозондирования: 1 – суглинок; 2 – супесь; 3 – известняк; 4 – УГВ; 5 – удельное электрическое сопротивление ρ, Ом м

Дата: 2025-05-25; Просмотры: 2

Оценка:

0.00 из 5.00 — оценок

Скачиваний: 0

Скачать

2.6. Рассчитайте значения ρ_k по результатам наблюдений на из- вестняках методом электропрофилирования (см. задачу 2.4). Пара- метры установки: АВ = 60 м,MN = 20 м. Постройте график изменения ρ_k по профилю и выделите зону трещиноватых известняков по резко- му увеличению ρ_k. Шаг наблюдений по профилю 20 м. Коэффициент установки k = 125,6, а значения∆U/I приведены ниже.

2.7. Построение гидроизогипс, изобат и др. по данным электро- разведки. По значениям удельных электрических сопротивлений ρ_k

(табл. 2.3) в точках ВЭЗ 1...15, выполните указанные ниже задания. Точки ВЭЗ расположены по профилям через 50 м. Расстояние между профилями также 50 м. Карты постройте в масштабе 1:1000.

2.7.1. Постройте карту залегания кровли скальных пород по за- данным профилям. Сечение стратоизогипс в абсолютных отметках принять 2,5 м.

2.7.2. Постройте карту гидроизогипс по заданным профилям. Се- чение гидроизогипс принять 1 м.

Указание. Для построения карты гидроизогипс в указанном масштабе нано- сят на план точки ВЭЗ (см. рис. 2.5). В каждой точке приводятся абсолютные отмет- ки поверхности земли Н (м) и зеркала грунтовых вод Н_угв (м). Зная глубину залега-

ния подземных вод d от поверхности земли, можно определить Н_угв по формуле Н_угв = h – d. По данным ВЭЗ, d соответствует той глубине, на которой наблюдается резкое снижение ρ_k. Например, для ВЭЗ-1 на глубине 5 м ρ_k падает с 220 до 55 Ом м, что соответствует глубине залегания УГВ от поверхности земли d = 5 м. Отсюда Н_угв = 120 – 5 = 115 м. Сечения гидроизогипс на рис. 2.5 приняты 1 м.

2.7.3. Постройте карту гидроизобат по заданным профилям и

выделите участки с глубиной залегания УГВ < 3 м. Сечение гидроизо- бат принять 1 м.

2.7.4. Постройте карту мощности обводненных песков по задан- ным профилям. Сечение изолиний мощности обводненных пород принять 2,5 м.

Примечание: в обводненных песках верхнечетвертичного возраста ρ_k резко падает (< 76 Ом м), а в алевролитах девонского периода сильно возрастает (> 1200 Ом м).

2.7.5. Определите коэффициент фильтрации k_ф водонасыщен-

ных песков по зависимости

lgk_ф = 0,55·lgρ_k (м/сут).

При расчете взять среднеарифметическое значение сопротив- ления ρ_k по заданным профилям.

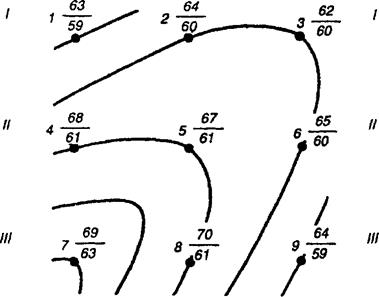

Рис. 2.5. Карта гидроизогипс, построенная по результатам ВЭЗ: в числителе – абсолютная отметка поверхности земли, в знаменателе – абсолютная отметка зеркала грунтовых вод, цифра впереди дроби – номер точки ВЭЗ

Таблица 2.3 Значения удельных электрических сопротивлений

2.8. По приведенным ниже значениям l и t постройте годограф t = f(l), выделите по годографу слои с разной скоростью прохождения продольных волн, определите глубину залегания границы между вы- деленными слоями, постройте скоростной разрез.

Указание. Пример годографа приведен на рис. 2.6а. Участок постоянной скорости соответствует каждому прямому отрезку ломаной линии. Скорость про- хождения продольных волн на этих участках определяют по формуле V_р = ∆l/∆t, где∆l и ∆t – разности баз измерения и времени, соответствующие концу и началу прямолинейного отрезка. Глубину залегания границ слоев приближенно опреде- ляют по формуле h = l/3. Пример построения скоростного разреза приведен на рис. 2.6б.

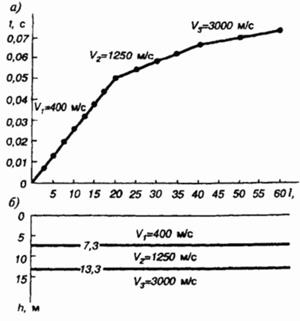

Рис. 2.6. Годограф (а) и скоростной разрез (б) для модели трехслойной среды

2.9. В скважине, пройденной в лѐссах до глубины d = 8 м, с по- мощью сейсмо- и радиометрического каротажа измерялись скорости продольных V_р, поперечных V_s волн и плотность ρ грунта. Для одного из интервалов глубин определить показатели физических свойств лѐссов, в соответствии с формулами, приведенными в табл. 2.4.

Таблица 2.4 Формулы для определения характеристик грунтов

Параметры	Формулы	Примечание
Коэффициент Пауссона µ		Vp и Vs в м/с
Модуль упругости Е, Па		Vp в м/с, ρ в кг/м3
Модуль сдвига G, Па
Модуль деформации по штампам Etot, Па (по И.Г. Минделю)		Vp ≤ 1800 м/c
Сцепление С, Па (по И.Г. Минделю)		Vp ≤ 500 м/c
Плотность скелета грунта ρd, г/см3 (по Н.Н. Горяинову)		Vp ≤ 400 м/c
Влажность W, д.е.

2.10. По результатам измерения значений V_p, V_s и ρ, приведен- ным в задаче 2.9, с учетом формул табл. 2.4. определите изменение с глубиной скважины следующих параметров грунтов.

2.11. Построить по приведенным ниже данным совмещенные графики изменения с глубиной скорости упругих волн V_p при измере- ниях в массиве по результатам сейсмического каротажа и на образцах (монолитах), отобранных из буровой скважины (по результатам ульт- развукового просвечивания).

Решение. В гранитах значения скоростей упругих волн на глубине 2, 4, 6, 8 и 10 м имеют соответственно (в образце – V_p(обр) и в массиве – V_p(м)) следующие значения:

V_p(обр)/V_p(м) = 4100/2000; 4000/2500; 4300/3900; 4300/4200; 4500/4300 м/с.

Для каждого способа измерения строят совмещенный график изменения V_p

с глубиной (рис. 2.7).

Из графика видно, что до глубины 6 м значения V_p, полученные на образ- цах, в 2 раза больше полученных в массиве. Поскольку в скальных породах значе- ния V_p с глубиной обычно довольно постоянны в отличие от рыхлых и дисперсных пород, где V_p возрастает с увеличением плотности и напряженного состояния, резкое уменьшение V_p в массиве объясняется его трещиноватостью. При измере- ниях в образцах из-за их малых размеров (база измерений 0,1...0,3 м) трещинова- тость не фиксируется.
