Рис. 2.1. Геолого-литологическая колонка скв. 268
2.3. Построить инженерно-геологический разрез по результатам выполненных буровых и инженерно-геодезических работ, приведен- ных в Приложении №1.
 |
Пример построения инженерно-геологического разреза приве- ден ниже (рис. 2.2).

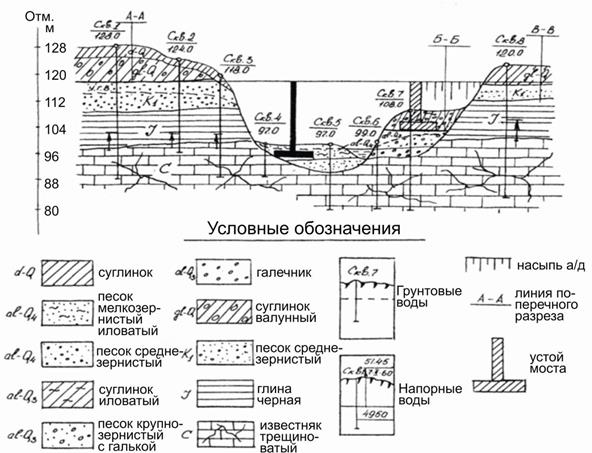

Рис. 2.2. Инженерно-геологический разрез
Условные обозначения к инженерно-геологическим разрезам приведены в Приложении №1.
2.4.
При проведении вертикального электрического зондирова- ния (ВЭЗ) по схеме, представленной на рис. 2.3, измеряется сила тока I (мА) и разность потенциалов ∆U (мВ) между приемными электрода- ми MN (м) при постоянном напряжении, между питающими электро- дами АВ (м). Рассчитайте удельное электрическое сопротивление
ρk = k ∆U/I (Oм м), где коэффициент установки
k = AM AN/MN (м),
где AM, AN и MN – расстояния между электродами (м).
 |
Результаты оформите графически в масштабах: вертикальный – АВ/2 в 1 см – 5 м, горизонтальный – ρk в 1 см – 50 Ом м.

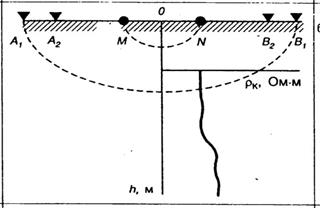

Рис. 2.3. Схема проведения вертикального электрозондирования (ВЭЗ)
| Параметры | Варианты | |||||||||||
|
Номер замера |
АВ/2, м |
MN/2, м | 1 | 2 | 3 | 4 | 5 | |||||
| ∆U, мВ | I, мА | ∆U, мВ | I, мА | ∆U, мВ | I, мА | ∆U, мВ | I, мА | ∆U, мВ | I, мА | |||
| 1 | 3,0 | 1 | 125,0 | 24,5 | 110,0 | 22,5 | 130,0 | 25,6 | 127,0 | 25,0 | 123,0 | 24,0 |
| 2 | 4,5 | 1 | 142,0 | 47,5 | 135,0 | 42,6 | 156,0 | 53,1 | 148,0 | 49,0 | 138,0 | 47,1 |
| 3 | 7,5 | 1 | 61,0 | 30,6 | 52,0 | 35,0 | 90,0 | 36,5 | 63,0 | 31,1 | 59,0 | 30,0 |
| 4 | 15,0 | 1 | 11,0 | 13,0 | 9,0 | 16,0 | 18,0 | 26,0 | 11,6 | 14,0 | 10,3 | 13,0 |
| 5 | 40,0 | 3 | 4,8 | 21,0 | 4,2 | 19,0 | 6,8 | 24,0 | 5,0 | 22,0 | 4,6 | 20,0 |
2.5. Используя данные буровых работ и результаты вертикаль- ного электрического зондирования (ВЭЗ) по скважине 1, а также элек- троразведочные наблюдения в точках 2, 3, 4 и 5 (табл. 2.2), постройте разрез электросопротивлений по указанным ниже точкам, считая, что они находятся на одной прямой на расстоянии 100 м друг от друга. Примите масштабы: горизонтальный – 1:2000, вертикальный – 1:500.
| Варианты | Точки наблюдения | Варианты | Точки наблюдения |
| 1 | 1, 2, 3 | 6 | 2, 3, 4 |
| 2 | 1, 2, 4 | 7 | 2, 3, 5 |
| 3 | 1, 2, 5 | 8 | 3, 4, 5 |
| 4 | 1, 3, 4 | 9 | 1, 2, 3, 4 |
| 5 | 1, 3, 5 | 10 | 1, 2, 3, 4, 5 |
 |
Таблица 2.2
Исходные данные к задаче 2.5
| Наименование породы по скв. 1, возраст | Скв. № 1, Т. 1; абс. отм.128 м | Т. 2; абс. отм. 143 м | Т. 3; абс. отм. 152 м | Т. 4; абс. отм. 155 м | Т. 5; абс. отм. 145 м | |||||
| d, м | ρk, Ом м | d, м | ρk, Ом м | d, м | ρk, Ом м | d, м | ρk, Ом м | d, м | ρk, Ом м | |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 |
| Глина, QIII | 0...4 | 50 | 0...17 | 660 | 0...7 | 48 | 0...9 | 51 | 0...12 | 53 |
| Гравий, QIII | 4...10 | 660 | 17...30 | 260 | 7...24 | 685 | 9…28 | 690 | 12...35 | 650 |
| Супесь, QIII | 10...15 | 250 | ||||||||
| Супесь водонасы- щенная, QIII | 15...19 | 70 | 30...36 | 65 | 24...39 | 235 | 28…40 | 240 | 35…45 | 15 |
| Мергель трещиноватый, К | 19...29 | 150 | 36...48 | 165 | 39…48 | 170 | 40...51 | 17 | 45…60 | 360 |
| Песок, J | 29...42 | 360 | 48...59 | 355 | 48...62 | 370 | 51...69 | 1350 | 60...71 | 16 |
| Глина, J | 42...50 | 16 | ||||||||
| Известняк, С | 50...72 | 1250 | 71...80 | 1380 | ||||||
Примечание. Вода в скважине 1 встречена и установилась на глубине 15 м. Наименование грунтов относится только к скв. 1.
Указание. Пример построения разреза приведен на рис. 2.4.
 |
