Техническое задание

на производство инженерно-геологических изысканий для строительства зданий и сооружений

1. Объект и адрес

2. Заказчик

3. Стадия проектирования

4. Серия здания (по типовому или индивидуальному проекту)

5. Уровень ответственности здания

6. Габариты здания в плане и полезная площадь

7. Количество и высота этажей

8. Наличие подвала, его назначение и заглубления от поверхности земли

9. Конструкция здания

а) основные несущие конструкции (каркас, панели, кирпичные стены) _ б) ограждающие конструкции (панели, кирпичные стены)

10. Предполагаемый тип фундаментов

11. Нагрузки (на погонный метр ленточного фундамента, на отдель- ную опору, на 1 м2 плиты)

12. Планировочные отметки (ориентировочно)

13. Предельные значения средних осадок фундаментов

14. Особые требования к изысканиям

15. Геотехническая категория объекта

Заказчик

«»20г. Все виды изысканий должны быть выполнены в соответствии с действующими нормативными документами, техническими регламен-

тами и ГОСТ.

1.2. На основе ТЗ, представленного Заказчиком, составьте Про- грамму инженерно-геологических и инженерно-геотехнических изы- сканий в соответствие с требованиями СП 47.13330.2012.

Образец программы на инженерно-геологические и геотехниче- ские изыскания по указанному выше объекту (см. техническое зада- ние) представлен ниже.



СОГЛАСОВАНО Главный инженер ФУАД «ЦЕНТРАВТОМАГИСТРАЛЬ» П.П. Петров «»2012 г. УТВЕРЖДАЮ Главный инженер Московского филиала ОАО «ГИПРОДОРНИИ» С.С. Сидоров «»2012 г.



ПРОГРАММА

на инженерно-геологических и инженерно-геотехнических изысканий по объекту

Проектная документация реконструкции путепровода через железную дорогу на км 100+200 автомобильной дороги М-100 «Черный» из Москвы (от Белого) через Красный, Зеле- ный до Желтого, Московская область

1. Общие сведения

1.1. Программа производства инженерно-геологических и инже- нерно-геотехнических изысканий составлена на основании техниче- ского задания ГИПа, с учетом технического задания Заказчика и в со- ответствии с Государственным контрактом № 177/09-С-ПИР от 16.09.2009.

1.2. Основание для проектирования

Федеральная целевая программа «Модернизация транспортной системы России (2010–2015 годы)», подпрограмма «Автомобильные дороги» в редакции постановления Правительства Российской Феде- рации от 20.05.2010 № 224.

1.3. Цели и задачи разработки проектной документации – разработка оптимальных, обоснованных, экономически целесообраз- ных и эффективных функционально-технологических, конструктивных и инженерно-технических решений при реконструкции объектов капи- тального строительства, их частей.

1.4. Заказчик – Федеральное государственное учреждение

«Федеральное управление автомобильных дорог «Центральная Россия» Федерального дорожного агентства» (ФГУ «Центравто- магистраль»).

1.5. Основные технические параметры



Ширина полосы движения, м 3,75
Длина искусственного сооружения, м 39,94; 56,00 (уточнить в проектной документации)
Габариты подмостового пространства искусственного сооружения, м 6,75; (уточнить в проектной документации)
Схема искусственного сооружения 11,1 + 16,3 + 11,1; 15,0 + 24,0 + 15,0 (уточнить в проектной документации)
Габарит искусственного сооружения Г1 = 11,5; 11 = 1,50 Т2 = 0,75 Г2 = 11,5; Т1 = 0,75 Т2 = 1,50 (уточнить в проектной документации)

2. Местоположение: путепровод расположен в Белом районе Московской области на км 100+200 автомобильной дороги М-100

«Черный».

2.1. Климат, рельеф и характеристика природных условий

Район относится ко II дорожно-климатической зоне (согласно СП 34.13330.2010, приложение 1).

Метеорологические данные, характеризующие климат района, приводятся по средним значениям многолетних наблюдений ближай- шей метеостанции в г. Белый.

Данные наблюдений метеостанции характеризуют климат рай- она в целом, как умеренно-континентальный, с холодной зимой и уме- ренно теплым летом.

Среднегодовая температура воздуха 4,0°С. Самым холодным месяцем является январь со средней температурой воздуха 10,9°С и абсолютным минимум 40°С (1940 г.). Самый теплый месяц июль, со средней температурой воздуха 18,1°С и абсолютным максимумом 39°С (1936 г.).

2.2. Изученность района изысканий трассы

Геологический разрез на глубину до 20,0 м представлен четвер- тичными и юрскими отложениями.

Техногенные отложения (tIV) представлены слоями дорожной одежды (ИГЭ-1,2,3) и грунтом земляного полотна (ИГЭ-4) мощностью до 6,1 м.

Современные отложения (pdIV). Почвенно-растительный слой, представленный глиной гумусированной (ИГЭ-5) мощностью 0,1 м. Отмечен вблизи существующей дороги.

Верхнечетвертичные покровные отложения (prIII).Перекрывают сплошным чехлом флювиогляциальную равнину и представлены суг- линком (ИГЭ-6) и глиной (ИГЭ-7) мощностью до 4,2 м.

Среднечетвертичные нерасчлененные озерно-ледниковые и озерно-болотные отложения, залегающие на морене днепровского оледенения (fglII). Представлены суглинками с редкой галькой и про- слоями песка (ИГЭ-8,9) и глиной (ИГЭ-10) Мощностью до 7,0 м.

Среднечетвертичные отложения морены днепровского оледене- ния (glIIdn). Представлены глиной с включениями гравия (ИГЭ-11) мощностью до 2,9 м.

Среднечетвертичный нерасчлененный комплекс водно-леднико- вых, аллювиальных и озерных отложений, залегающих под днепров- ской мореной (fgl, Igllok-lldn).Представлены суглинком (ИГЭ-12), глиной (ИГЭ-13) и супесью (ИГЭ-14) мощностью до 9,3 м.

Отложения верхней юры (J3). Подстилают четвертичные отло- жения и представлены глинами слюдистыми (ИГЭ-15). Вскрытая мощ- ность коренных отложений до 2,0 м.

Подземные воды на участке путепровода и по трассе вскрыты в прослоях песка в ледниковых отложениях на глубине 2,8…13,4 м. В отложениях, залегающих на днепровской морене, воды безнапорные. А в отложениях, залегающих под днепровской мореной, воды обла- дают напором до 10,6 м.

3. Задачи и цель инженерно-геологических и инженерно- геотехнических изысканий

Для обоснования проектных решений под строительство путе- провода программой предусматриваются следующие основные виды работ:

изучение инженерно-геологических условий, литологического состава грунтов путепровода и подходов к нему, конструкции со- ответствующей дорожной одежды;

выполнение комплекса лабораторных работ по определению физических свойств грунтов;

составление отчета по инженерно-геологическим изысканиям.

4. Методика, виды и объемы работ

Инженерно-геологические условия проектируемого путепровода, согласно СП 47.13330.2012 (СП 11-105-97, приложение Б) соответст- вуют II категории сложности.

4.1. Полевые работы: Работы выполняются в три последова- тельных стадии:

1-я стадия

Выполняется инженерно-геологическое обследование участка (рекогносцировочное обследование) для выявления физико- геологи- ческих процессов и явлений, влияющих на устойчивость земляного полотна, устанавливаются неблагоприятные участки с целью их де- тального обследования, участки с длительным стоянием поверхност- ных вод.

2-я стадия

Производится изучение инженерно-геологических условий, ли- тологического состава грунтов на подъезде к путепроводу, земляного полотна, конструкции существующей дорожной одежды, оснований водопропускных труб.

3-я стадия

Производится лабораторное изучение грунтов, литологического состава и физико-механических свойств грунтов в основании путепро- вода, камеральная обработка материалов и составление отчета.

4.2. Буровые работы:

детальное обследование грунтов под земляное полотно на подъезде к путепроводу предусматривает бурение скважин глу- биной 7 м по оси (СП 11-105-97 Часть I. пп. 8.58.7; табл. 7.2). Всего предполагается пробурить 4 скважины 28 пог. м. Бурение колонковое диаметром 127 мм;

непосредственно под опоры проектируемого путепровода пред- полагается пробурить 4 скважины глубиной 20 м 80 пог. м.

Предполагается выполнить 4 точки статического зондирования. Бурение ударно-канатное – начальный диаметр – 219 мм, конеч-

ный – 168 мм.

Всего предполагается пробурить:



Наименование работ Количество скважин Метраж бурения пог. м
Обследование подъезда 4x7 м 28
Путепровод 4x20 м 80
Всего 8 108

4.3. Опробование

Для установления наименования грунтов и определения их фи- зико-механических показателей, опробованию подлежат все выявлен- ные разности грунтов. Отбор проб ненарушенной структуры выполня- ется грунтоносом. Пробы с нарушенной структурой обязательно со- провождаются отбором грунта в бюксы для определения влажности.

Состав опробования включает пробы для определения плотно- сти, консистенции, комплекса физических и физико-механических свойств, зернового состава щебня (гравия).

Всего предполагается отобрать 10 проб нарушенной и 40 нена- рушенной структуры.

Для определения агрессивности грунтовых вод к бетону предпо- лагается отбор 3 проб воды.

Для определения агрессивности грунтов к бетону и стали необ- ходимо отобрать 3 пробы грунта.

5. Лабораторные работы

Перечень необходимых определений физических, физико-меха- нических свойств грунтов по объекту выполняется в соответствии с действующими ГОСТами.

6. Камеральная обработка материалов изысканий

Исходя из требований и целей изысканий, проводится каме- ральная обработка результатов инженерных изысканий и составление технического отчета. Камеральная обработка, необходимая в процес- се полевых работ, выполняется в поле исполнителями работ. Оконча-

тельная – в камеральных условиях. По результатам проведенных ра- бот заказчику выдается технический отчет.

7. Техника безопасности и охраны труда

Охрана труда при производстве изысканий автомобильных до- рог осуществляется в соответствии с нормативными документами:

«Руководство по технике безопасности на инженерно-изыскательских работах для строительства», Госстрой СССР 1971 г., СНиП 12-03- 2001, СНиП 12-04-2002, «Правила по охране труда при изысканиях и проектировании автомобильных дорог» Москва, 1987 г.

Перед началом полевых работ на объекте все работы на проез- жей части согласовываются в УГИБД УВД МО.

8. Охрана окружающей среды

Скважины, пробуренные в процессе изысканий, подлежат обяза- тельной ликвидации с тампонированием ствола скважин.

9. Контроль и приемка работ

Контроль и приемка полевых работ производится начальником партии. Инспекционный контроль осуществляется главным специали- стом по изысканиям, окончательную приемку отчетной документации осуществляет комиссия из специалистов-проектировщиков во главе с ГИПом.

2. ПОЛЕВЫЕ ИНЖЕНЕРНО-ГЕОЛОГИЧЕСКИЕ ИЗЫСКАНИЯ

2.1. Составьте геологическое описание скважины в форме буро- вого журнала.

Данные бурения скважины: абсолютная отметка устья скважины 180,1 м. С поверхности до глубины 4 м встречены суглинки, в интервале 4...7 м – галечники, глубже до забоя – песчаники. Вода появилась и установилась на глубине 5 м. Отобраны пробы грунта с нарушенной структурой с глубины 5 и 7 м, монолиты грунта – с глубин 1, 2, 3 и 8 м. Бурение велось 25.05.12 г. до глубины 9 м колонко- вым способом. Песчаник мелового периода, средней прочности, не трещинова- тый, с карбонатным цементом, мелкозернистый, плотный, светло-серый. Галечник темно-серый, с окатанными обломками; имеются включения до 30% песчаных зе- рен, с глубины 5 м водонасыщенный, преобладают обломки размером 10...20 см. В составе галек преобладают магматические горные породы. Суглинок твердый, местами опесчаненный с линзами мелкого песка и растительными остатками в верхней части слоя. Суглинок и галечник представляют отложения третьей речной

террасы, сформированной в верхнечетвертичное время. Из галечников произве- дена одиночная откачка и отобрана проба воды.

Пример заполнения журнала приведен в табл. 2.1.

Таблица 2.1

БУРОВОЙ ЖУРНАЛ СКВАЖИНА №

Абсолютная отметка устья 205,83 м. Глубина 18,2 м.

Дата проходки 18.05.92 г.



Номер слоя





Описание породы



Глубина залегания, м



Геологический индекс

Уровень грунтовых вод, м

(дата замера)





Глубина отбора образцов для проведения лабораторных работ, м

кровля подошва появивив- шийся   установив- шийся
    1   Супесь бурая и желто- серая, пылеватая, слю- дистая c растительными oстатками, с прослоями и линзами песка, твер- дая, с глубины 2,8 м пластичная, с глубины 3,0 м текучая     0,0     4,2     aQIV     3,1 (18.05)     3,0 (18.05)   Нарушенной струк- туры 1 м; 2 м; 5 м; 7 м; 9 м, монолит: 2 м; З м. Испытание прессиометром на глубине 2,5 м, крыльчаткой – на глубине 3,5 м
    2 Песoк мелкий, желтый, кварцевый; слюдистый, однородный, зерна хорошей окатанности, обводненный     4,2     9,8     aQIV
3 Гравий

Указание. При заполнении журнала информацию вносите в следующем по- рядке: 1) номер слоя; 2) описание слоя: название породы, цвет, ее минеральный и гранулометрический составы, текстура, наличие включений и пор, влажность, кон- систенция, а для скальных пород: структура, наличие трещин, характер цемента, прочность породы в куске; 3) глубина залегания кровли и подошвы слоя; 4) генезис и возраст пород; 5) сведения о воде: уровень появления и установления, дата за- мера; 6) сведения об отборе образцов грунта нарушенной структуры, а также мо- нолитов и проб подземной воды; сведения о проведении опытных работ.

Форма бурового журнала приведена ниже.



ООО «ДОРГЕО»



Трасса Участок Партия №





БУРОВОЙ ЖУРНАЛ №



Начат Окончен; Заполнено страниц



Геолог

Руководитель работ





Нашедшего журнал прошу выслать по адресу





Объем выполненных работ в метрах







При глубине скважины (м)'





Начальный диаметр бурения

Категория грунтов по ЕНВ* по сборнику





Об- cадка

    I     II       IV     V     VI     VII     VIII     IX     X     XI     XII



Ударно- канатное 0–20

89
127
168





20–40

89
127
168
Колонко- вое 0–20





до 160


  20–40



ЕНВ* – Единые нормы выработки, времени.

Оглавление



№ п. п. Название объекта   ПК № сква- жины Глубина скважины   Страницы


















Скважина №



Название объекта (мостовой переход,

путепровод, выемка и т.п.)

Пикетплюс(вправо, влево) м

Элемент рельефа, на котором расположена скважина






Абсолютная отметка устья скважины Относительная Способ бурения

начальный

Диаметр бурового комплекта в мм

конечный

Тип и система станка Глубина скважины в мГлубина обсадки в м Скважина начатаОкончена Из скважины взято образцов грунта

для лабораторных анализов Буровой мастер Геолог






Замеры уровня грунтовых вод





Время замера воды

  Глубина   Глубина   Появивший-   Установив-



скважины во

осадки

ся

шийся




дата (месяц, число)   час. время заме- ра, м во время замера, м уровень во- ды, м уровень воды, м Примечание








Замер произвел

Время, затраченное на бурение и ликвидацию скважины









Дата (месяц, число)



Состав бригады- смены



Пройдено в смену (м)



В том числе по категориям ЕНВ

по сборнику



Затраченное время в бригадо-часах

ИТР рабочих с глубины до глубины итого             подсобные работы чистое бурение простои и пр. ликвидация скважины итого
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17
















20

2.2.

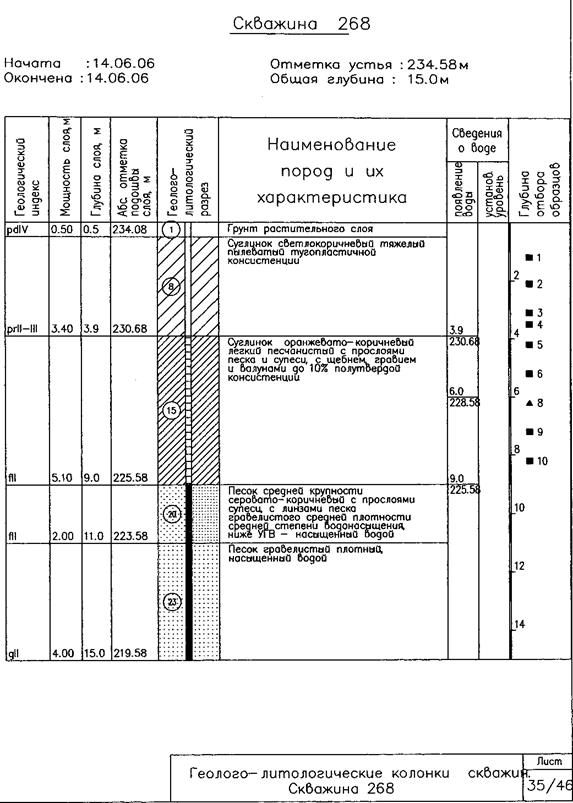

Постройте геолого-литологическую колонку (пример показан ниже рис. 2.1) по приведенным данным о литологическом составе по- род, встреченных при бурении скважины (см. Приложение №1).
