ФЕДЕРАЛЬНОЕ АГЕНТСТВО СВЯЗИ

ХАБАРОВСКИЙ ИНСТИТУТ ИНФОКОММУНИКАЦИЙ

(ФИЛИАЛ)

ФЕДЕРАЛЬНОГО ГОСУДАРСТВЕННОГО

БЮДЖЕТНОГО ОБРАЗОВАТЕЛЬНОГО УЧРЕЖДЕНИЯ

ВЫСШЕГО ОБРАЗОВАНИЯ

«СИБИРСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ

ТЕЛЕКОММУНИКАЦИЙ И ИНФОРМАТИКИ»

Специальность: 11.02.10 Радиосвязь, радиовещание и телевидение

ДОМАШНЯЯ КОНТРОЛЬНАЯ РАБОТА № 1

по дисциплине «Электрорадиоизмерения»

^{наименование дисциплины}

Вариант____2_____ Выполнил Минаев Даниил Алексеевич ^(ФИО) курс_2_группа_РРТ-21_шифр_11.02.10_ Проверил ___________________________________ ^{(ФИО преподавателя)} Отметка___________________________ ^{(зачтено/не зачтено) дата проверки}

Хабаровск 2018

Задание №1

Стрелочным вольтметром с равномерной шкалой класса точности Pи предельным значением U_н измерены значения трех напряжений U₁, U₂, U₃. Какое из указанных напряжений измерено более точно? Постройте график зависимости наиболее возможной погрешности от величины измеряемого напряжения.

Дано: U_H = 150 мВ, Р = 1.5 U₁ = 150 мB, U₂ = 80 мB, U₃ = 40 мB .

Найти: γ_нв1,γ_нв2,γ_нв3,γ_нв4.

Решение:

Рисунок 1 - График зависимости погрешности от измеряемого напряжения

Ответ: напряжение U₁ = 150 мB измерено наиболее точно.

Задание №2

Определить наиболее достоверное значение измеренной величины. Абсолютную и относительную погрешность каждого измерения, среднеквадратическую погрешность результата измерений, доверительный интервал при доверительной вероятности 0.95. Запишите результат измерения с учетом этой погрешности. Результаты измерений представлены в таблице 1.

Таблица 1

n_i	1	2	3	4	5	6	7	8	9	10
R_i,Ом	237	240	238	242	236	241	243	244	239	238

1. Определим среднее арифметическое значение результатов измерений.

R_ср = 239.8Oм

2. Определим погрешности отдельных наблюдений.

Результаты вычислений представлены в таблице 2

Таблица 2

n_i	1	2	3	4	5	6	7	8	9	10
ΔR_i, Oм	-2.8	0.2	-1.8	2.2	-3.8	1.2	3.2	4.2	-0.8	-1.8

3. Вычислим оценку среднего квадратического отклонения результата наблюдения.

S = σ = 2.66 Oм

4.Дадим оценку СКО среднего значения результатов измерений σ_ср, характеризующую степень разброса R_ср.

σ_ср = 0.84Oм

5. Коэффициент Стьюдента определим по таблице. n-1=9 P = 0.95

t_s =2.26

6. Определим доверительный интервал.

E=0.84*2.26=1.9 Ом

E= 1.9 Om

7. Запишем окончательный результат.

R = (R_ср± E) Om, P = 0.95, R = (239.8 ± 1.9) Om, P = 0.95

Ответ: R = (239.8 ± 1.9) Om, P = 0.95

Задание№3

1. Определить показания вольтметров, имеющих разные типы детекторов при измерении синусоидального напряжения с амплитудой U_m= 0.5 В

Дано: Um = 0.5 В.

Найти: А_ск, А_св, А_m

1.1Определим показания вольтметра среднеквадратических значений.

1.2Определим показания вольтметра средневыпрямленных значений.

1.3Определим показания вольтметра амплитудных значений.

Ответ:

2. Определить показания вольтметров, имеющих разные типы детекторов при измерении пилообразного напряжения с амплитудой U_m= 0.5 В

Дано: Um = 0.5 В.

Найти: А_ск, А_св, А_m

2.1.Определим показания вольтметра среднеквадратических значений.

2.2.Определим показания вольтметра средневыпрямленных значений.

2.3.Определим показания вольтметра амплитудных значений.

Ответ:

3. Определить показания вольтметров, имеющих разные типы детекторов при измерении импульсного сигнала с амплитудой U_m= 0.5 В

Дано: U_m = 0.5 В

Найти А_ск, А_св, А_m

3.1.Определим показания вольтметра среднеквадратических значений.

3.2.Определим показания вольтметра средневыпрямленных значений.

3.3.Определим показания вольтметра амплитудных значений.

Ответ:

Задание №4

Рассчитать напряжение на выходе измерительного генератора для разных значений сопротивления нагрузки R_н. Построить графики зависимости напряжения и мощности на выходе генератора от сопротивления нагрузки. Данные для расчета представлены в таблице 3.

Рисунок 2 - Схема подключения нагрузки к генератору.

Таблица 3

U_г, В	R_г, Ом	R₁, Ом	R₂, Ом	R₃, Ом	R₄, Ом	R₅, Ом
2	150	50	100	300	900	1500

1. Рассчитаем напряжение, которое покажет вольтметр

Определим мощность на выходе генератора

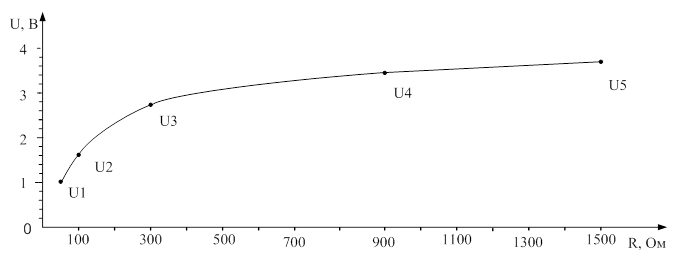

Рисунок 3 График зависимости напряжения на выходе генератора от нагрузки

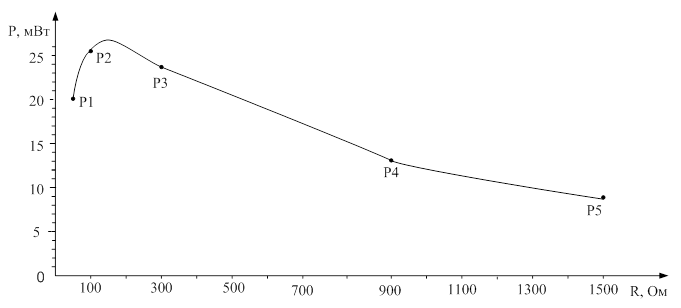

Рисунок 4 График зависимости мощности на выходе генератора от нагрузки

Задание №5

Получить изображение на экране осциллографа.

Рисунок 5 Напряжения на входах Y и X осциллографа

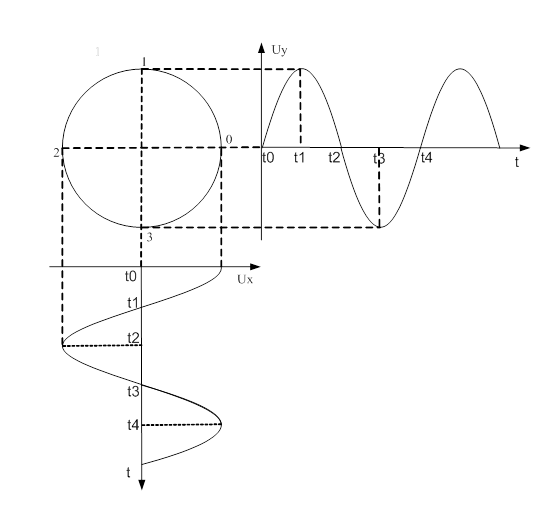

Рис. 6 Фигура Лиссажу на экране осциллографа

Задание №6

В какое положение необходимо установить переключатель вольт/деление и переключатель время/деление при измерении сигнала с частотой f _из и напряжением U_ck. Определите число делений, соответствующих размаху сигнала n_y, и число делений n_x, соответствующих периоду сигнала. Зарисуй изображение сигнала, которое получится на экране. Экран осциллографа имеет 10 делений по горизонтали и 6 делений по вертикали.

Дано: f _из=2,5 кГц; U_ck=0,08В

1.Определим амплитуду заданного сигнала

2.Выберем положение переключателя вольт/деление U_k = 0.05 В/дел.

3.Рассчитаем размах сигнала

дел

4.Определим период сигнала

5.Выберем положение переключателя время/деление равное T_k=0,1мс/дел

6.Рассчитаем какое количество делений будет соответствовать периоду сигнала.

n_x=

Рис. 7 Изображение на экране осциллографа

Задание №7

На экране осциллографа получена фигура Лиссажу.

f_x=f _из= 1 кГц. Определите частоту f_y= f _н.

Запишем правило Лиссажу

Проведем через фигуру горизонтальную и вертикальную прямые так чтобы число пересечений прямых с фигурой было максимальным.

Рис. 8 Фигура Лиссажу на экране осциллографа

Определим число пересечений прямых с фигурой n_y и n_x

n_y = 4

n_x = 2

Перепишем соотношение для фигур Лиссажу исходя из того, что генератор с неизвестной частотой подан на вход Y, а генератор с образцовой частотой на вход X.
