Для пригородного и пассажирского сообщения на электрифицированных линиях используют электропоезда состоящие из моторных и прицепных электровагонов.

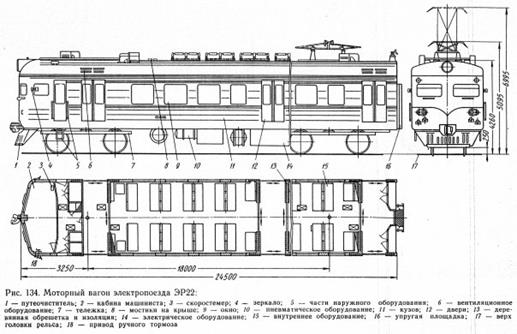

На пригородных линиях постоянного тока используют электрические поезда ЭР1, ЭР2, ЭР22, переменного тока ЭР9П, ЭР9М. ЭР200 – с высокоскоростным движением.
Электропоезда формируют из моторных и прицепных вагонов или из одних моторных (вагоны метрополитенов). Иногда вагоны группируют в секций, в которые входит определенное число моторных и прицепных вагонов. Каждый моторный или прицепной вагон имеет механическую часть и электрическое оборудование. Механическая часть состоит из кузова, рамы тележек, колесных пар, зубчатой передачи, рессорного подвешивания, сцепных приборов и тормозного оборудования. Для увеличения вместимости салона все остальное электрическое оборудование подвешивают под кузов или устанавливают на крыше.

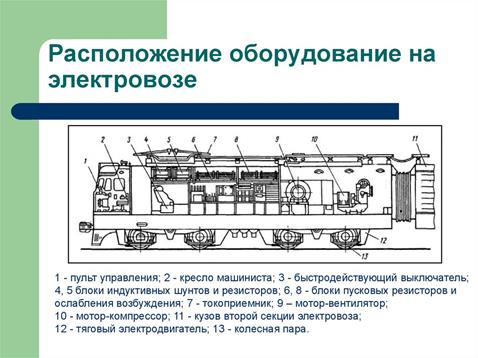

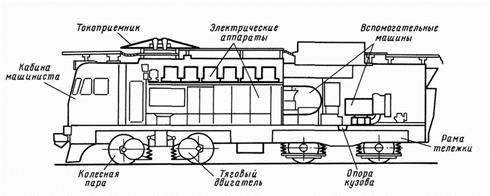

Схема размещения оборудования на электровозе

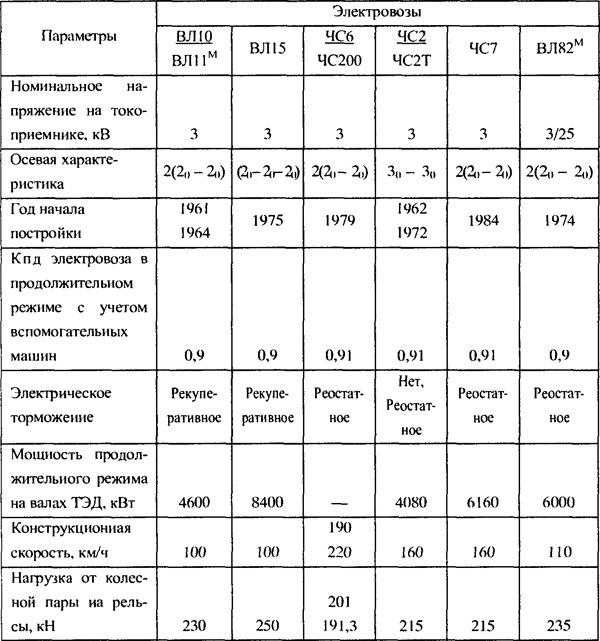

Основные характеристики электровозов
Рекуперативное торможение используется для поддержания заданной скорости при движении поезда по спуску. Данный вид торможения дает ощутимую экономию энергии, так как выработанная электрическая энергия передается в контактную сеть и может быть использована другими локомотивами на данном участке контактной сети.
Реостатное торможение (реостатный тормоз) — вид электрического торможения, при котором электроэнергия, вырабатываемая тяговыми электродвигателями, работающими в генераторном режиме, поглощается на самом подвижном составе в тормозных резисторах.
В режиме реостатного торможения тяговые электродвигатели, как правило, отключаются от контактной сети, а их обмотки возбуждения реверсируются и подключаются к независимому источнику. Обмотки якорей в свою очередь замыкаются на тормозные резисторы. Основное преимущество данного вида торможения перед рекуперативным, заключается в его независимости от напряжения контактной сети, так как потребитель электрической энергии размещён на самом подвижном составе. Благодаря этому реостатное торможение можно применять не только на электровозах и электропоездах, но и на любом другом подвижном составе с тяговыми электродвигателями, например на тепловозах. Также реостатное торможение возможно применять в достаточно большом диапазоне скоростей, из-за чего им оборудованы многие скоростные (например российский ЭР200) и высокоскоростные поезда, в том числе электропоезда TGV и ICE. Основной же недостаток реостатного тормоза — дополнительный вес от оборудования (возбудитель, тормозные реостаты) и некоторое усложнение конструкции. Также нужен возбудитель и тормозной переключатель, а вместо тормозных реостатов нужны добавочные резисторы, что с точки зрения сложности конструкции почти одно и то же, при том, что отсутствует экономия в электроэнергии.
ВОПРОСЫ :
1.Где расположен компрессор на тепловозе? Какой цифрой обозначен?
2Основные узлы экипажной части тепловоза?
3.Какой из тепловозов имеет наибольший кпд?
4.Где размещены тяговые двигатели? Под какой цифрой на схеме?
5.Назначение дизеля тепловоза.?
