Профессиональные компетенции для выполнения конкурсного задания.
Juniorskills:
проект по ранней профориентации и основам профессиональной подготовки школьников
г. Новосибирск
Конкурсное задание.
Модуль 2
Компетенция Электроника (Electronics).
Возрастная категория 10+
Монтаж электронного устройства «Игровой кубик»
Время на выполнение задания – 3 часа.
Порядок выполнения задания:
1. Установить на макетную плату электронные компоненты согласно технической документации (Принципиальная электрическая схема, перечень электронных компонентов, монтажная схема).
2. Осуществить соединение металлическими перемычками компонентов схемы.
3. Подключить питание к макету.
4. Проверить работоспособность собранного устройства.
5. Финишная сборка устройства. Оптимизировать размещение компонентов на макетной плате с целью уменьшения количества проводников. Данная операция призвана уменьшить количество точек соединений и соответственно повысить надежность устройства
Профессиональные компетенции для выполнения конкурсного задания.
а. Знание основ электроники (Электрическая цепь, электронные компоненты, закон Ома).
б. Умение читать электрическую схему.
в. Умение работать с электронными компонентами.
г. Знание правил по технике безопасности при работе с электроинструментом.
Описание конкурсного задания.
Задача состоит в монтаже на макетном поле устройства «Игровой кубик»

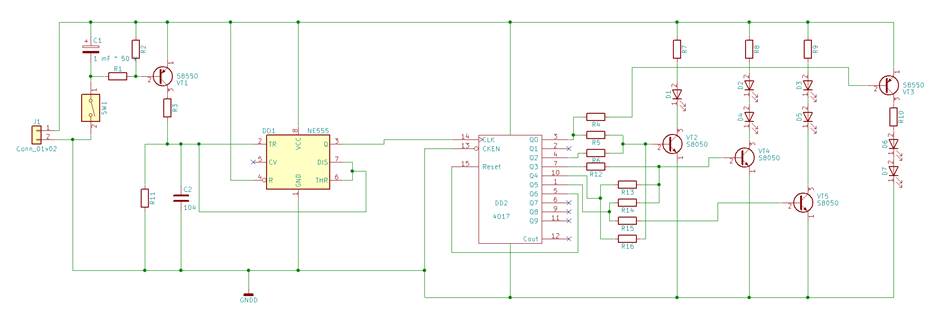

Ниже приведена принципиальная электрическая схема устройства:
Спецификация.
| Порядковый номер | Позиционное обозначение | Наименование | Количество |
| Микросхемы | |||
| 1 | DD1 | NE555 | 1 |
| 2 | DD2 | CD4017 | 1 |
|
|
|
|
|
|
| Резисторы | ||
| 1 | R1 | 10 МОм | 1 |
| 2 | R2 | 3,3 МОм | 1 |
| 3 | R3-R6, R12-R16 | 10 КОм | 9 |
| 4 | R7 | 1 КОм | 1 |
| 5 | R8-R10 | 470 Ом | 3 |
| 6 | R11 | 4,7 МОм | 1 |
|
|
|
|
|
| Конденсаторы | |||
| 1 | С1 | 1 мкФ х 16 В | 1 |
| 2 | C2 | 104 | 1 |
|
|
|
|
|
| Светодиоды | |||
|
|
|
|
|
| 1 | D1-D7 | Красные | 7 |
|
|
|
|
|
| Транзисторы | |||
|
|
|
|
|
| 1 | VT2, VT4,VT5 | S8050 | 3 |
| 2 | VT1, VT3 | S8550 | 2 |
|
|
|
|
|

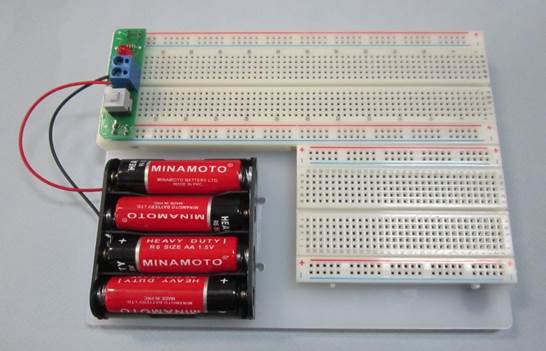

Монтаж схемы выполняется на макетном поле.
Состав макетного поля:
1. Пластиковая подставка.
2. Резиновые ножки.
3. Батарейный отсек BH341
4. Батарейный адаптер.
5. Макетная плата 1. 830 контактных отверстий.
6. Макетная плата 2. 400 контактных отверстий.
Соединение электронных компонентов на макетном поле осуществляется медными проводками в изоляции.
Проводки изготавливаются конкурсантом по мере выполнения задания.
Межкомпонентные соединения осуществляются проводками с изоляцией желтого цвета. Подключение компонентов к шине БАТ+ проводками в изоляции красного цвета. К шине БАТ- проводками с изоляцией черного цвета

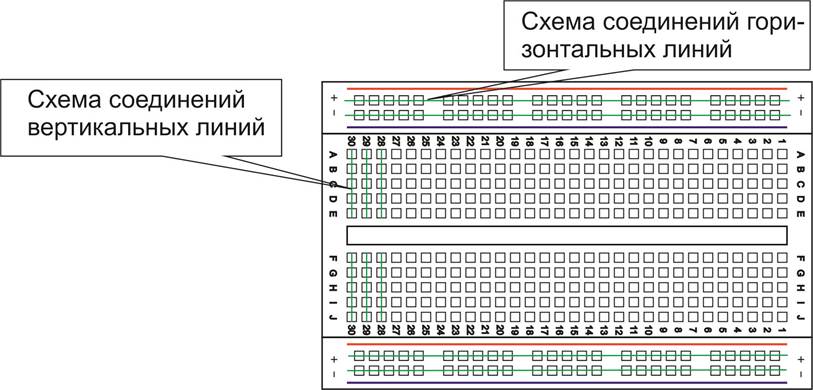

Схема соединений контактных отверстий в макетной плате.
