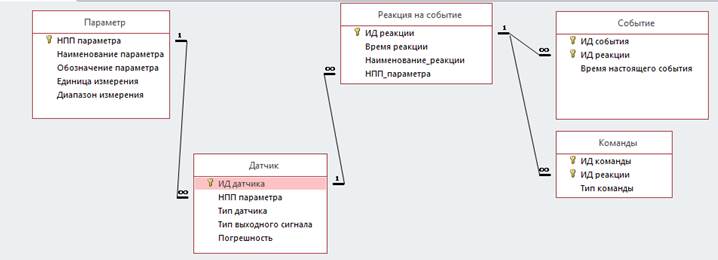

Информационная модель хранилища данных
1.3. Диаграмма потоков данных процесса журналирования аварий и тревог
На Рисунке 2 представлена диаграмма потоков данных процесса журналирования аварий и тревог.
Модель процесса содержит следующие сущности: БД, оператор, стенд. Взаимодействие между этими сущностями происходит посредством информационных потоков. Команды и сигналы представлены в таблице 2.
| Наименование сообщения | Тип данных |
| Событие | int, date time |
| Реакция | int, date time |
| Подтверждение | NACK, ACK |
Таблица 2 – Наименование видов сообщений и соответствующих им типов данных, использованных в системе
Заключение
В ходе прохождения практики применены нотации IDEF1X и DFD к объекту САУиР на базе ГТД-18, рассмотрена организационная структура предприятия, используемые программные и аппаратные средства, а также построена информационная модель, основанная на форматах сигналов, поступающих с ГТД. Представлена структура информационных потоков (IDEF3, DFD), характерных для выбранного вида деятельности, мнемосхему взаимодействия с другими сотрудниками и ИС. Представлен отчёт по практике.
Условные обозначения
АИИС - Автоматизированная информационно-измерительная система
ГТД – Газотурбинный двигатель
ГТУ – Газотурбинная установка
САУиР – Система автоматического управления и регулирования
ЭВМ – Электронно-вычислительная машина
АВО – Аппарат воздушного охлаждения
АРМ – Автоматизированное рабочее место
СТ – Силовая турбина
КПВ – Клапан перепуска воздуха
ТНД – Турбина низкого давления
Ссылочные нормативно-технические документы
29.03ПЧ Изделие 29. Перечень обязательных измерений при стендовых испытаниях.
29.06ПЧ. Изделие 29. Перечень параметров работы двигателя, подлежащих измерению и контролю.
ОСТ 1 01021-93 «Стенды испытательные авиационных газотурбинных двигателей. Общие требования»
ОСТ 1 02732 «Стенды испытательные авиационных газотурбинных двигателей. Общие требования к составлению, содержанию, оформлению и утверждению технического задания на испытательный стенд»
ГОСТ 2.601-95 «Единая система конструкторской документации. Эксплуатационные документы»
ГОСТ 24.104-85 «Единая система стандартов автоматизированных систем управления. Автоматизированные системы управления. Общие требования»
Список литературы
1) Технические требования 521.418.942.012 ТТ «Модернизация системы автоматизированного управления и регулирования модернизированного испытательного стенда на базе ГТЭ-18 в мкр. Шакша для испытаний газогенератора и обкатки силовой турбины изделия АЛ-31СТ», В.В.Куприк, Д.А.Лобов;
2) «Перечень измеряемых, контролируемых, управляющих параметров и команд управления при проведении ПСИ двигателя АЛ-31СТ всех серий», В.В.Куприк, Л.И.Рубин.
3) ОСТ 1 01021-93 «Стенды испытательные авиационных газотурбинных двигателей. Общие требования»
4) ОСТ 1 02732 «Стенды испытательные авиационных газотурбинных двигателей. Общие требования к составлению, содержанию, оформлению и утверждению технического задания на испытательный стенд»
5) ГОСТ 2.601-95 «Единая система конструкторской документации. Эксплуатационные документы»
6) ГОСТ 24.104-85 «Единая система стандартов автоматизированных систем управления. Автоматизированные системы управления. Общие требования»
