По производственной практике
Федеральное государственное бюджетное образовательное учреждение
высшего образования
«УФИМСКИЙ ГОСУДАРСТВЕННЫЙ АВИАЦИОННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ»
Кафедра ___технической кибернетики_____
наименование кафедры
ОТЧЕТ
ПО ПРОИЗВОДСТВЕННОЙ ПРАКТИКЕ
Выполнила: ст. гр. ИВТ-309
Андреева В.О.
Проверила: доцент каф. ТК
Федорова Н.И.
Уфа 2017
Содержание
Цель и задачи производственной практики. 4
1.1 Описание испытательного стенда САУиР на базе ГТД-18. 4
1.2 Форматы сигналов, поступающих с ГТД и их информационная модель. 9
1.3 Диаграмма потоков данных процесса журналирования аварий и тревог. 10
Заключение. 28
Условные обозначения. 29
Ссылочные нормативно-технические документы.. 29
Список литературы.. 30
Цель и задачи производственной практики
Целью производственной практики является применение нотаций IDEF1X (освоенной в ходе изучения дисциплины «Базы дынных») и нотации DFD (освоенной в ходе изучения дисциплины «Технологии программирования») к объекту САУиР на базе ГТД-18.
Задачи производственной практики:
1) Познакомиться с организационной структурой предприятия, используемыми программными и аппаратными средствами;
2) Представить структуру информационных потоков (IDEF3, DFD), характерных для выбранного вида деятельности, мнемосхему взаимодействия с другими сотрудниками и ИС;
3) Представить отчёт по практике.
1.1. Описание испытательного стенда САУиР на базе ГТД-18
САУиР обеспечивает представление, хранение информации о параметрах двигателя, а также обеспечивает запись параметров испытанного двигателя на внешний носитель для последующей их загрузки в штатную САУ ГПА на объект применения двигателя.
Назначение системы. САУиР испытательного стенда предназначена для:
-автоматического и дистанционного управления системами газогенератора, силовой турбины и стенда;
- автоматического регулирования заданных режимов работы стенда;
- автоматической отработки технологических защит газогенератора, силовой турбины и стенда;
- контроля параметров, сигнализации отклонений их от нормы;
- индикации положения исполнительных механизмов;
- диагностики и тестирования систем стенда;
- взаимодействие с САУ технологических систем.
Аппаратные средства и программное обеспечение на САУиР разрабатываются разработчиком САУиР по исходным техническим данным разработчиков испытательного стенда.
Стенд представляет собой единый комплекс средств и оборудования, предназначенный для проверки качества и подтверждения испытаниями параметров и показателей назначения вновь изготовленных и ремонтных серийных газогенераторов двигателей АЛ-31СТ всех серий и обкатки трехступенчатой силовой турбины.
Стенд включает в себя:
- систему воздухозаборную, включающую ПОС;
- входное устройство на раме;
- систему отвода продуктов сгорания, включающую эжектор на раме, систему эжекции в составе двух шахт подсоса и отвод системы охлаждения;
- защитный кожух СТ по чертежу ИУ1004-31;
- кожух ГТУ;
- вентилятор отсека ГТУ;
- систему сброса воздуха от КПВ;
- систему вентиляции стоек опор ТНД;
- систему запуска с электрическим и газовым стартерами;
- систему маслообеспечения газогенератора и СТ, включая АВО масла;
- систему газоснабжения газогенератора;
- систему дополнительной фильтрации топливного газа;
- автоматизированную информационно-измерительную систему;
- технологическое сопло с мерным участком;
- систему измерений параметров атмосферы;
- систему измерения расхода воздуха через газогенератор;
- систему измерений концентрации вредных веществ;
- автоматизированную систему управления технологическим процессом;
- систему пожаротушения и контроля загазованности;
- оборудование электроснабжения стенда.
В состав вспомогательного оборудования входят:
- система промывки газовоздушного тракта газогенератора;
- система отопления и освещения;
- система дренажа рабочих жидкостей;
- лестницы и площадки обслуживания;
- система подачи технологического сжатого воздуха;
- оборудование для консервации;
- система видеонаблюдения;
- система радиосвязи и громкоговорящего извещения.
Режимы работы модернизированного стенда:
-предпусковая готовность;
-автоматический запуск двигателя с выходом на режим «Малый газ»;
-работа двигателя на заданных режимах с назначением оператором изменений параметров на мнемосхеме;
-работа двигателя по данным программам испытаний;
-нормальный останов двигателя;
-экстренный останов двигателя;
-отладочные режимы.
Требования к структуре системы.
САУиР построена на основе единого информационного обеспечения как система, работающая в режиме реального времени и включающая в себя программно-технический комплекс, расположенный непосредственно на территории испытательного стенда.
Интерфейс скомпонован в следующих уровнях:
-система управления режимами работы газогенератора и силовой турбины;
-система управления стендом;
-АРМ оператора, расположенные на пульте оператора стенда, синхронизированные друг с другом;
-пульт резервного управления- аппаратное устройство с минимальными информационными и управляющими функциями;
-программатор-переносная ЭВМ, подключаемая непосредственно к САУиР при наладочных работах, входит в состав сервисного оборудования.
Архитектура стенда представлена на рисунке 1 «Схема организации САУиР и взаимодействие с АИИС испытательного стенда» [1]:
Рисунок 1 «Схема организации САУиР и взаимодействие с АИИС испытательного стенда»
Информационные функции стенда.
Информационные функции САУиР должны заключаться в решении следующих задач:
-индикация текущего состояния техпроцесса на мнемосхемах станции оператора, ввод команд должен осуществляться только со станции оператора;
-сигнализации отклонений, срабатываний блокировок и аварийных защит;
-обмен информацией с АИИС по цифровому каналу связи;
-регистрация, архивация данных технологических параметров, срабатываний исполнительных механизмов, действий обслуживающего персонала, команд от смежных систем автоматики, детальной ретроспективы пред- и после аварийных событий;
-ввод на магнитные и оптические носители, выдача зарегистрированных данных в локальную информационную сеть по авторизованному запросу пользователя.
1.2. Форматы сигналов, поступающих с ГТД и их информационная модель
САУиР представляет собой следующие виды информации:
-оперативная технологическая информация, представляемая оператору для контроля технологического процесса и состояния стенда;
-журнал событий, представляемый по запросу, содержащий список всех дискретных сигналов, поступивших или сформированных САУиР за последние трое суток, с указанием времени и даты каждого события. Этот журнал необходим для анализа состояния стенда и расследования причин и устранения последствий аварий;
-информация, представляемая по запросу персоналу, обслуживающему стенд для анализа неисправностей.
Для привлечения внимания оператора в случае нарушения технологического процесса или появления неисправностей используются текстовые сообщения или звуковые сигналы. При срабатывании сигнализации сообщения-мнемосимволы должны мигать с частотой 0,5 Гц для предупредительных сигналов и 3 Гц для аварийных сигналов. Мигание символа должно осуществляться уменьшением яркости ориентировочно в 2 раза.
Видеограммы должны содержать неизменяемую статическую часть и динамическую часть, которая в соответствии с рабочим состоянием изменяет цвет, цифровые значения или мигает. Должны быть определены основные цвета для состояния положения запорной арматуры:
Красный-закрыт, зеленый-открыт, желтый-промежуточное, синий-состояние не определено, серый-не управляемый. Динамическая информация должна обновляться на экране не реже, чем раз в 1 с.
Быстродействие информационных и управляющих функций САУиР должно быть следующим:
-периодичность опроса аналоговых и дискретных сигналов- не более чем за 0,02 с;
-период обновления информации на средствах индикации должен быть не более 1 с;
Быстродействие формирования команд управления:
-по быстродействующим каналам защиты и регулирования – не более 0,1 с;
-по остальным – не более 0,5 с.
Задержка с момента вызова стандартного изображения на экран монитора до его появления не должна превышать 0,4 с.
Цикл обновления оперативной информации на мониторах должен быть не более 1 сс возможность его изменения по желанию оператора.
Задержка представления аварийных сигналов не должна быть более 0,1 с.
Задержка представления остальных сигналов не должна быть более 0,5 с.
Общая задержка в передаче управляющих воздействий персонала н должна быть более 0,1 с.
Общая задержка в передаче информации по каналам защит не должна превышать 50 мс.
Время выработки решения в системе по управлению шаговым двигателем топливного регулирующего клапана не должно превышать 20 мс.
САУиР выполняется на основе промышленных и апробированных технических, информационных и программных средств с использованием рационального числа форм представления информации.

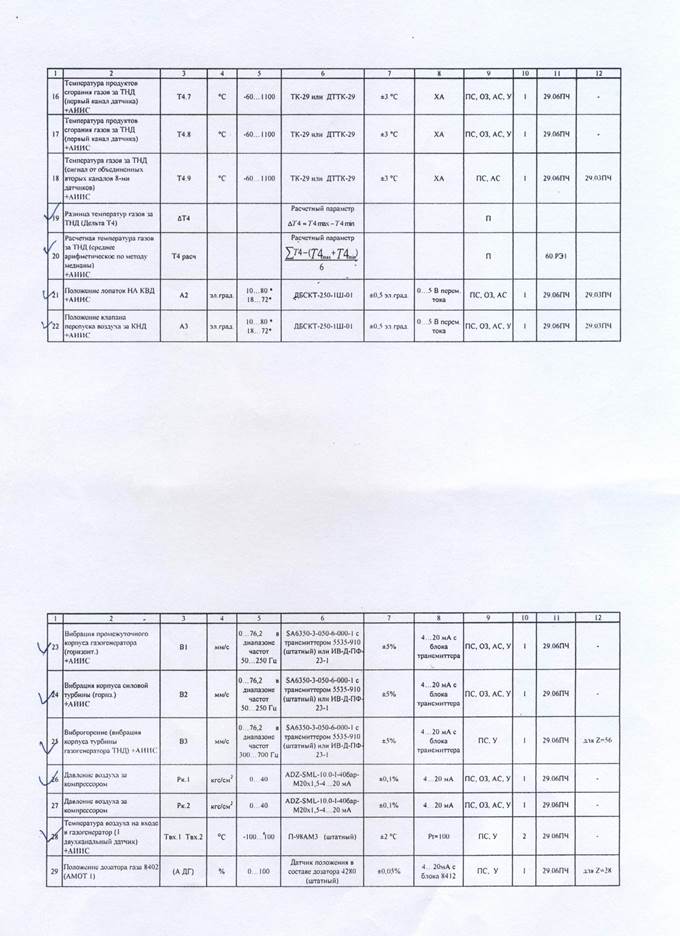

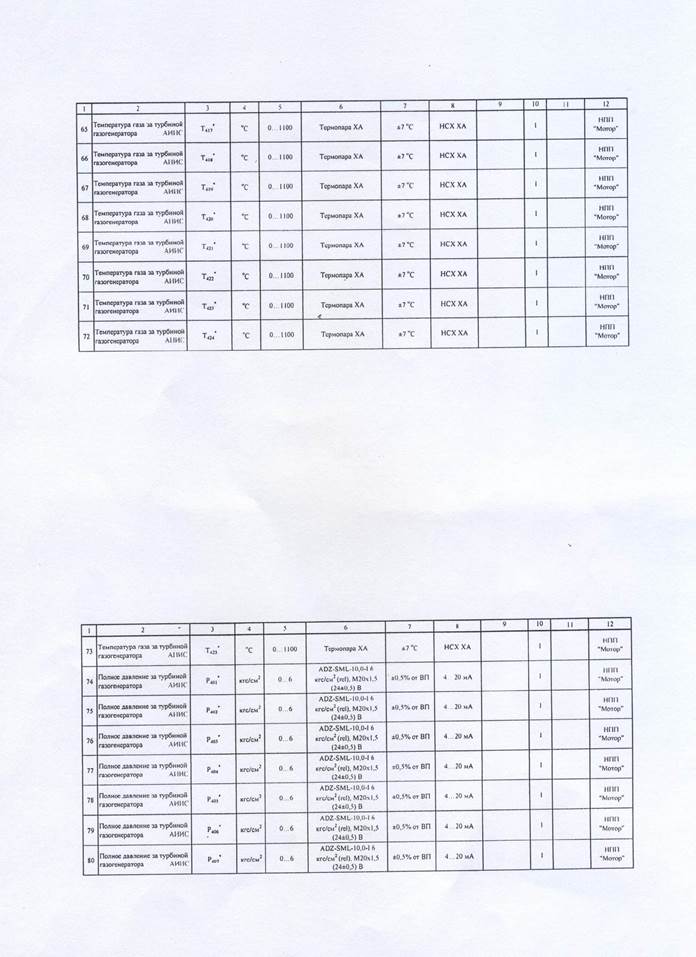

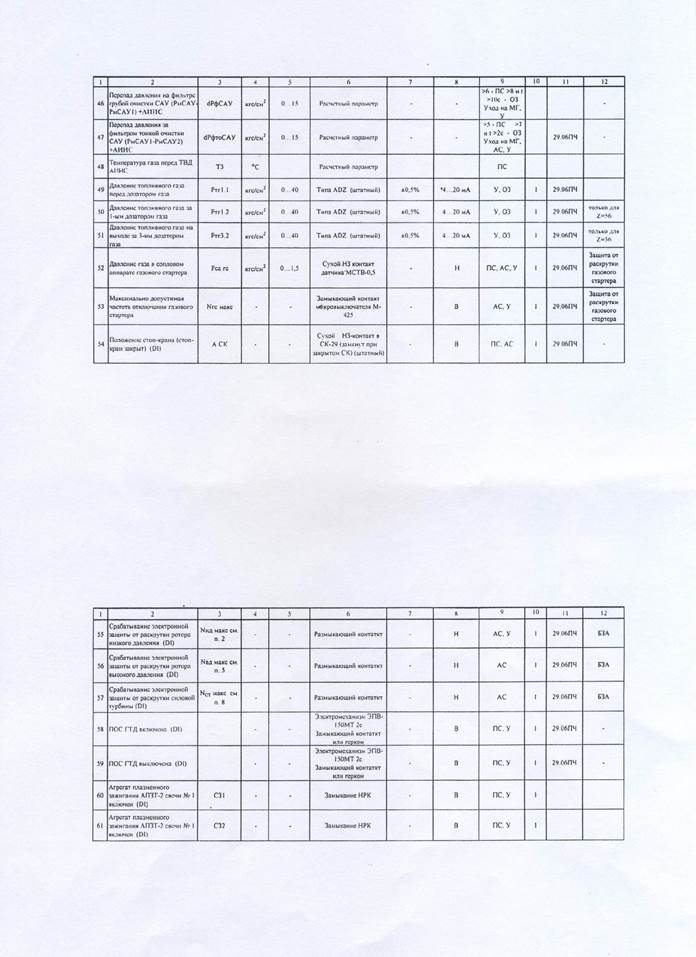

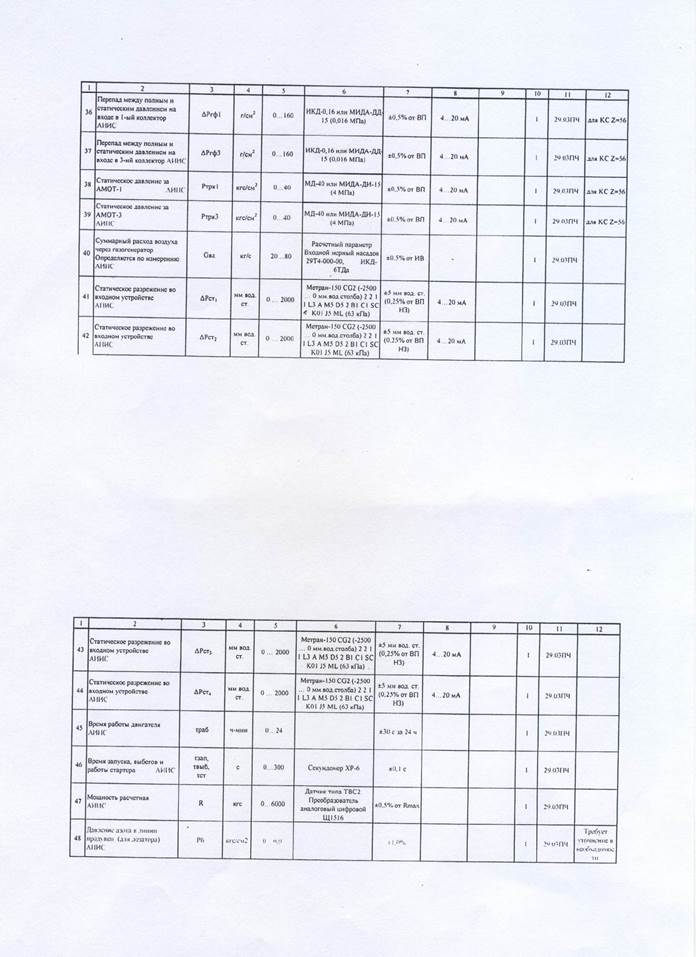

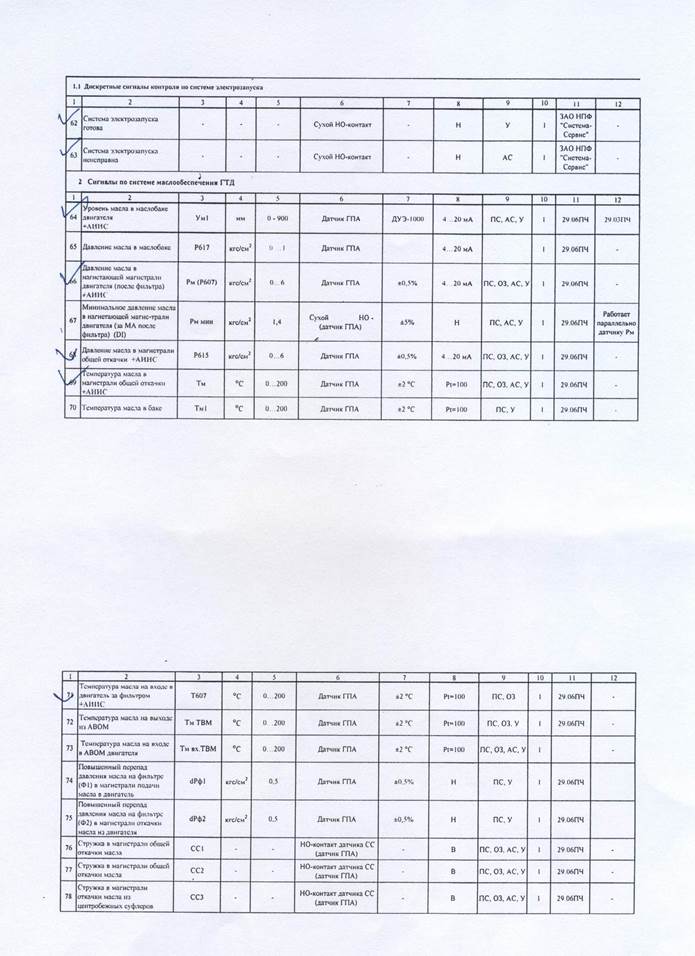

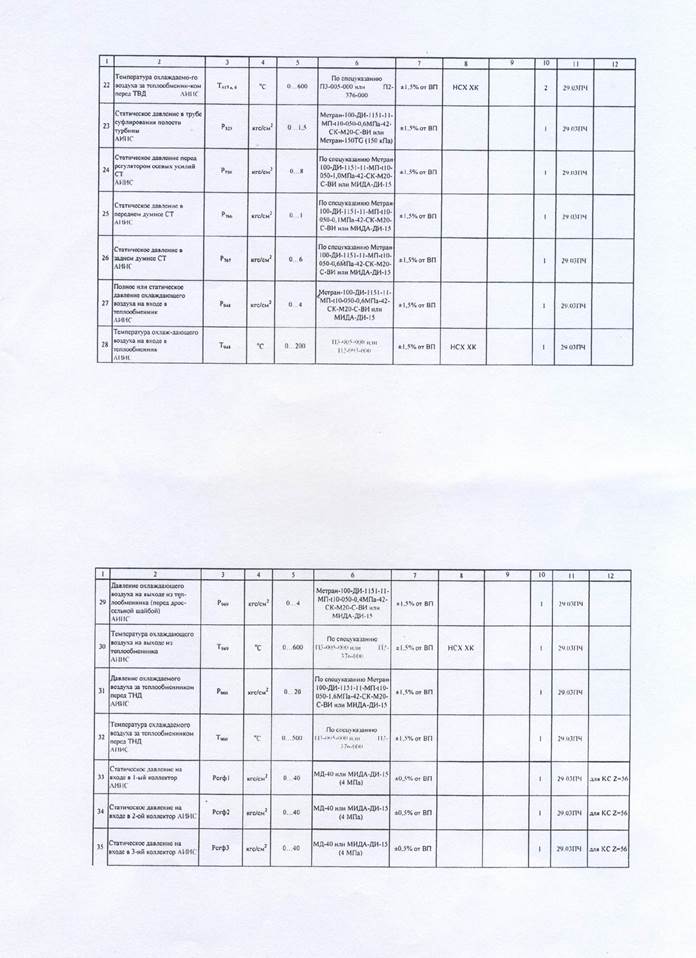

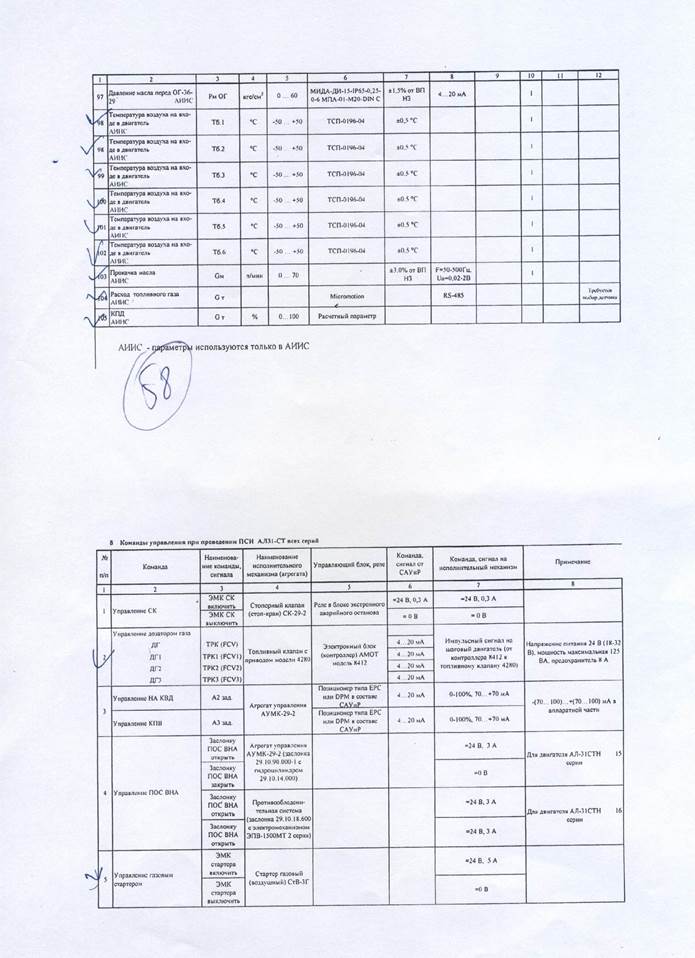

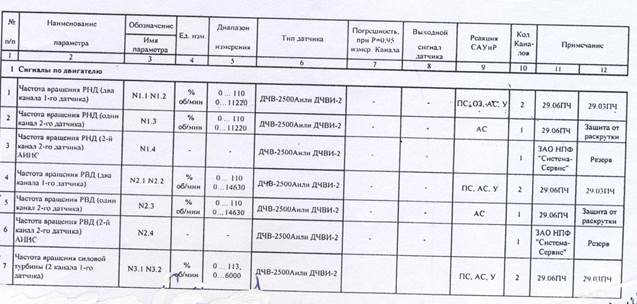

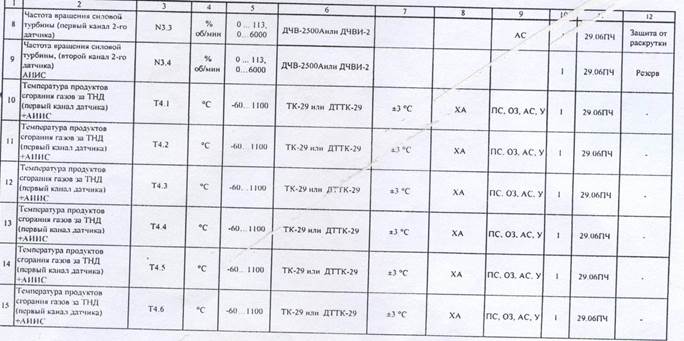

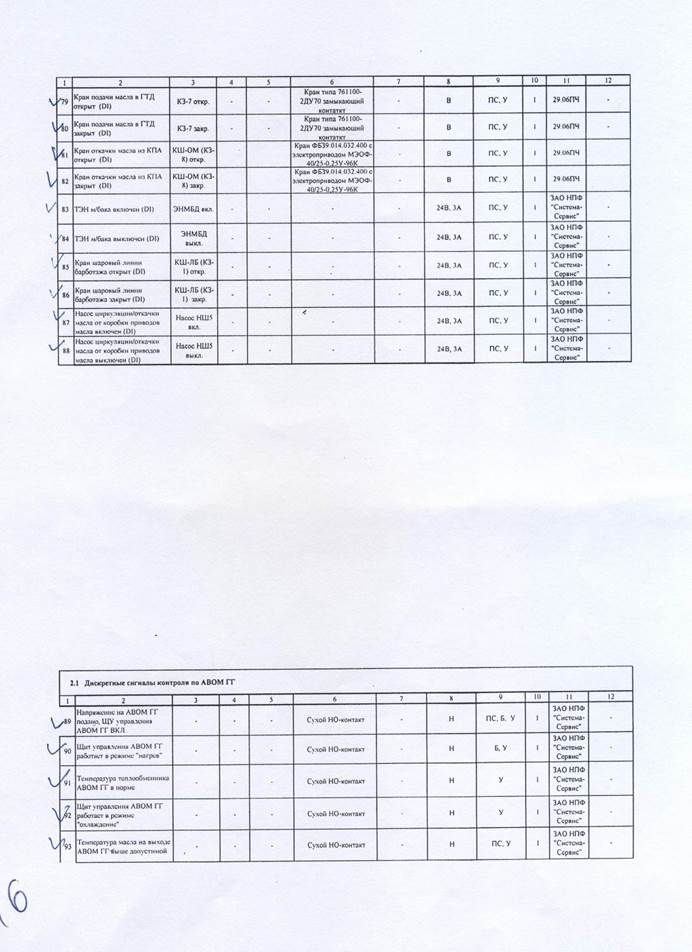

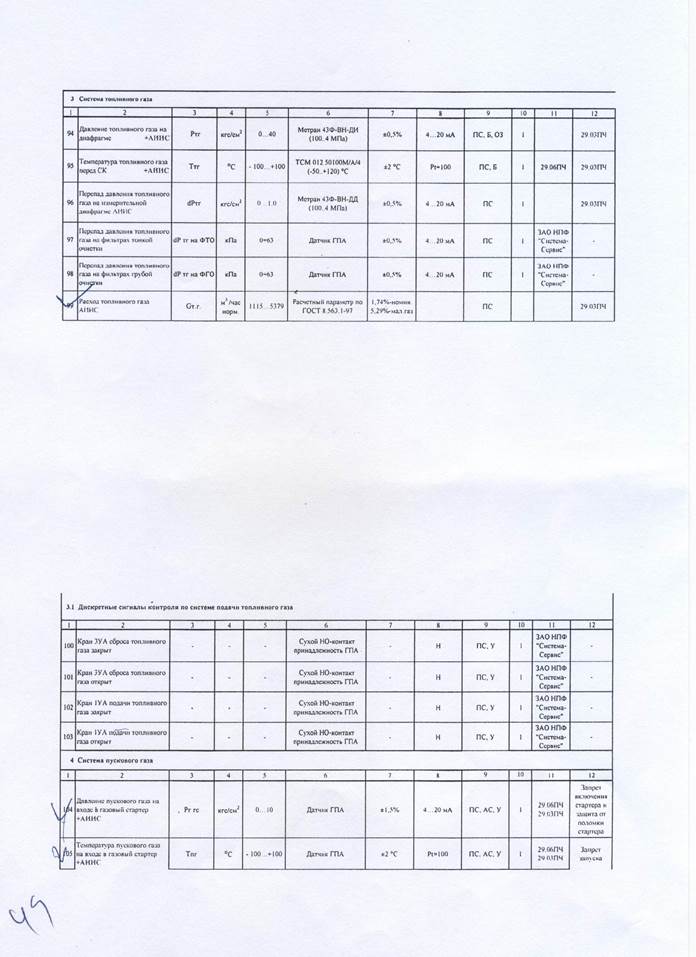

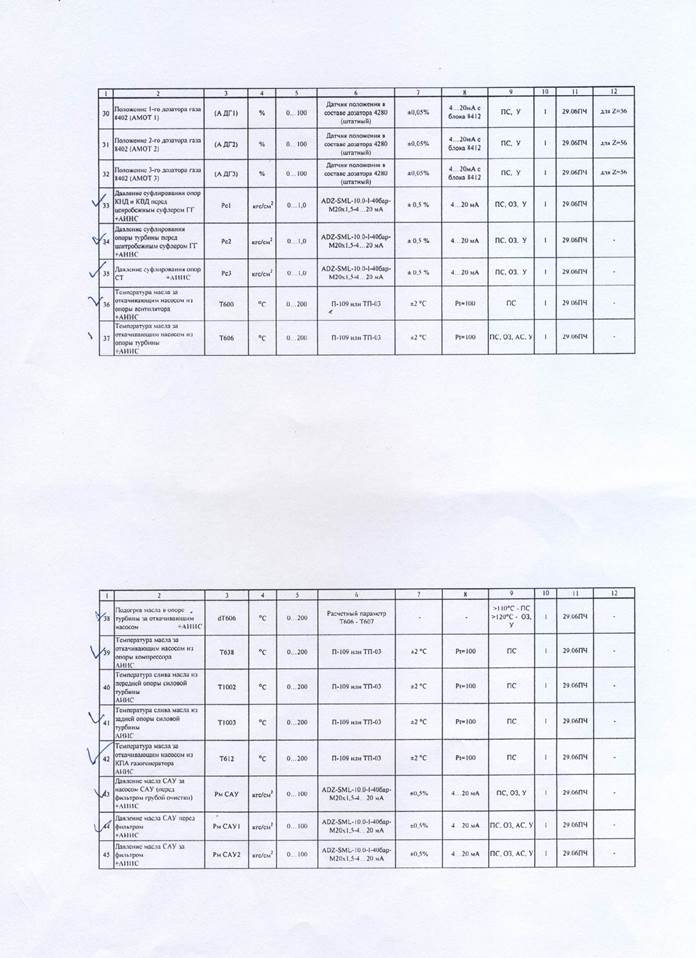

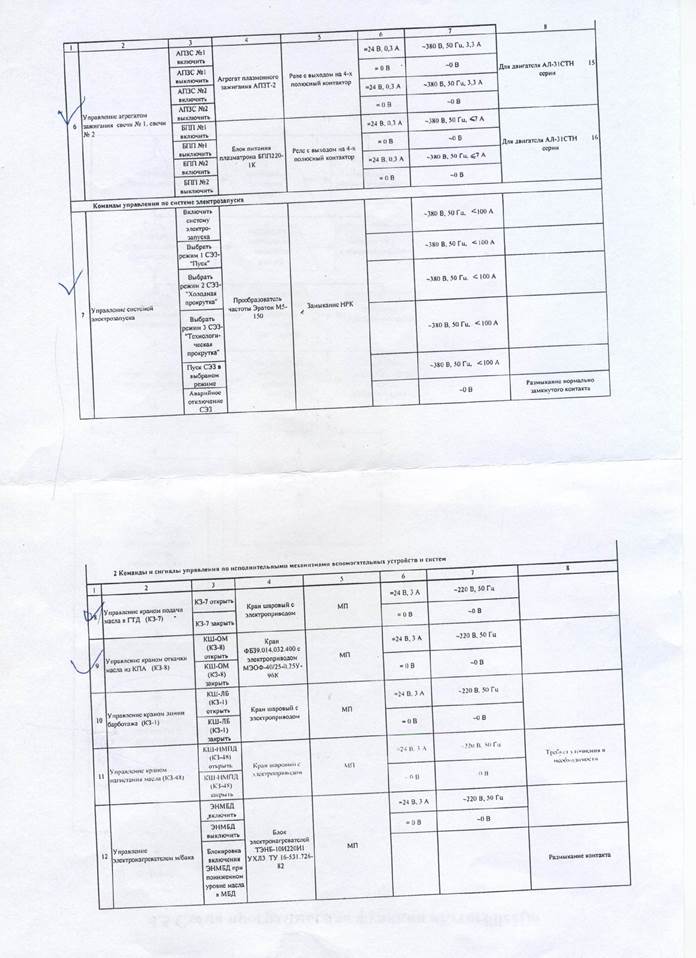

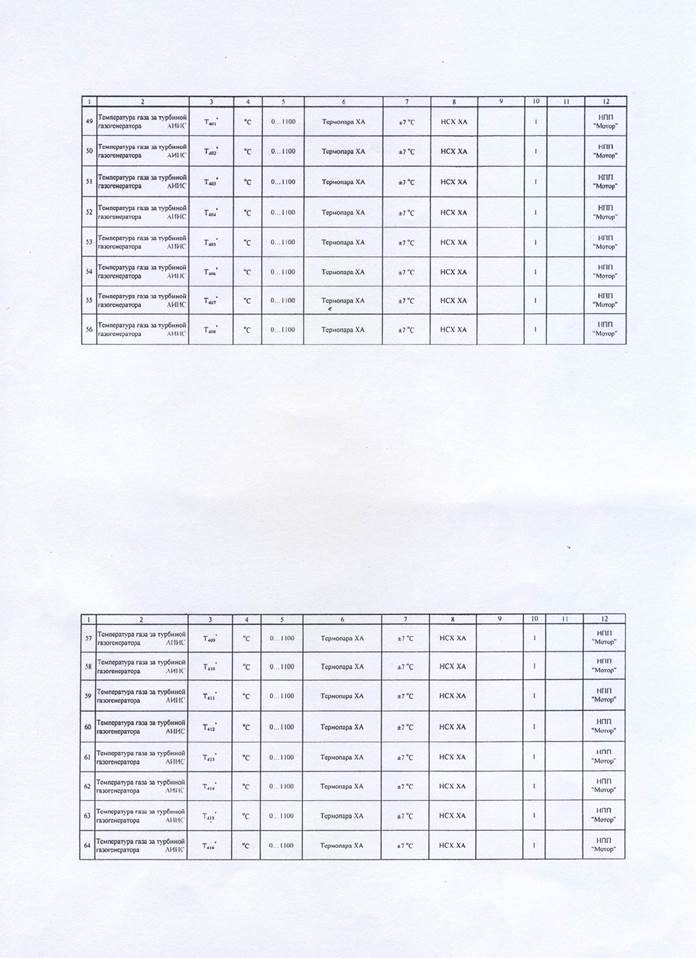

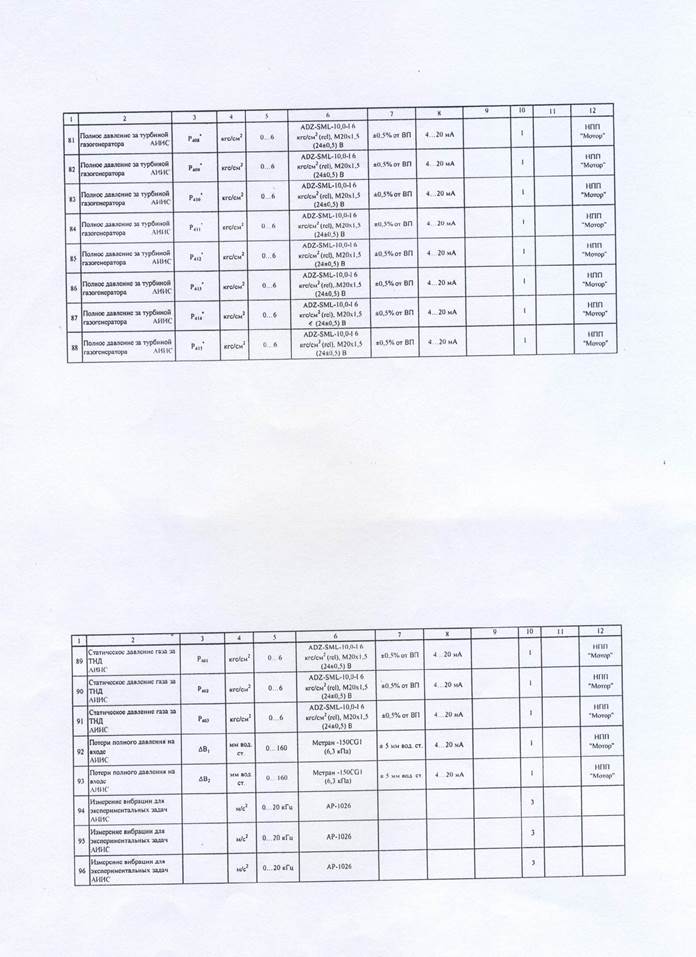

Форматы сигналов, поступающих с ГТД, а также команды по управлению этими сигналами представлены в таблицах №1, №2 (таблица №1 «Сигналы по двигателю», таблица №2 «Команды и сигналы управления») [2].
