Команды меню Dimension (Размер) позволяют наносить на поле чертежа необходимые размеры, выноски, создавать и изменять размерные стили. Так, с помощью пунктов Linear (Линейный), Aligned (Параллельный), Ordinate (Ординатный) и Angular(Угловой) можно наносить линейные, параллельные, ординатные и угловые размеры соответственно.

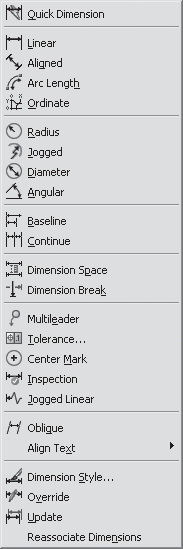

Рис. 9. Меню Dimension (Размер)

Пункт Arc Length (Длина дуги) служит для простановки длины дуги, а Jogged (Ломаный) — для нанесения размера с изломом.

В AutoCAD 2008 появились такие новые пункты, как Dimension Space (Расстояние между размерами) и Dimension Break (Разрыв размера), позволяющие устанавливать расстояние между размерами и разрывать размерные линии при пересечении.

Пункт Multileader (Мультивыноска) позволяет добавлять мультивыноски, Inspection (Контроль) — вставлять связанную с размером информацию, помещенную в рамку, а Jogged Linear (Искривленная линия) — искривлять размерную линию.

С помощью параметра Oblique (Наклонить) можно наклонять выносные линии линейных размеров, а пункт Dimension Style (Размерный стиль) позволяет создавать новые и изменять существующие размерные стили.

Modify (Редактирование)

Команды меню Modify (Редактирование) позволяют выполнять простейшие действия над объектами: масштабирование, обрезку, удлинение и многое другое.

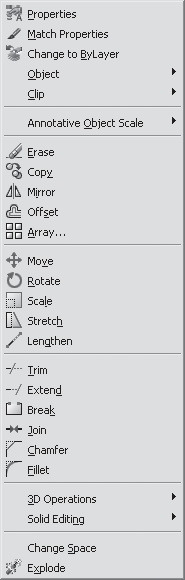

Рис. 9. Меню вызова команд редактирования

Меню Modify (Редактирование) среди прочих содержит следующие пункты:

· Erase (Стереть) — позволяет стирать объекты чертежа;

· Copy (Копировать) — позволяет копировать объекты;

· Mirror (Зеркало) — создает зеркальные отображения объектов;

· Offset (Подобие) — с его помощью можно создавать подобные объекты;

· Array (Массив) — позволяет упорядочивать много объектов в единую структуру;

· Move (Переместить) — перемещает объекты;

· Rotate (Повернуть) — позволяет повернуть объект вокруг базовой точки;

· Scale (Масштабировать) — задает масштаб объектов;

· Stretch (Растянуть) — позволяет растягивать объекты;

· Lengthen (Увеличить) — увеличивает длину или величину центральных углов определенных объектов;

· Trim (Обрезать) — обрезает объект по режущим кромкам;

· Extend (Удлинить) — удлиняет объекты до кромки другого объекта;

· Break (Разорвать) — позволяет произвести разрыв объекта между двумя точками;

· Join (Объединить) — вызывает инструмент, позволяющий объединять объекты в форму единого, неразбиваемого объекта;

· Chamfer (Фаска) — снимает фаски с объектов;

· Fillet (Скругление) — округляет кромки объекта.

· Change Space (Изменить пространство) — позволяет перемещать объекты из пространства модели в пространство листа и наоборот.

В рассматриваемой нами версии AutoCAD 2008 в меню Modify (Редактирование) добавлен новый пункт — Annotative Object Scale(Масштаб аннотационного объекта), открывающий меню управления масштабом объектов.

Window (Окно)

Меню Window (Окно) позволяет ориентироваться при одновременной работе с несколькими чертежами и поддерживать многодокументный режим работы.

В рассматриваемом меню есть такой пункт, как Lock Location (Закрепить положение), который блокирует позицию и размер панелей инструментов, а также окон.

Кроме того, с помощью данного меню вы можете закрывать окна и управлять их размещением на экране.

Help (Справка)

Меню Help (Справка) содержит разделы, помогающие пользоваться справочной системой, не прерывая работы с основным документом. Система справки хорошо сконструирована и содержит множество полезной информации.

Справа от строки меню расположено поле ввода, а также кнопки InfoCenter (Информационный центр), Communication Center(Коммуникационный центр) и Favorites (Избранное), которые служат для получения ответов на вопросы с помощью Интернета.

2. Нанесение размеров

Для нанесения размеров в AutoCAD служит специальная панель Dimensions (Размеры) пульта управления. Она позволяет создавать размеры различных типов, а также предоставляет доступ к параметрам редактирования размеров и размерным стилям.

Рис. 10. Панель Dimensions (Размеры) пульта управления

Линейные размеры

Самый простой и наиболее часто использующийся тип размеров в AutoCAD линейный.

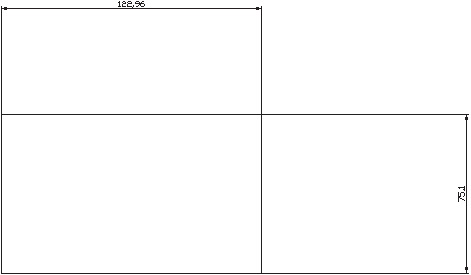

Рис. 11. Линейные размеры

Для создания линейного размера используются следующие возможности:

· команда DIMLINEAR (Размлинейный);

· кнопка Linear (Линейный) на панели Dimensions (Размеры) пульта управления;

· пункт Linear (Линейный) в меню Dimension (Размер).

После выполнения этой команды программа выдаст запрос:

Вы можете выбрать первую точку, из которой должна выходить выносная линия. После того как это будет сделано, программа выдаст следующий запрос:

Далее вы получите такой запрос:

Чтобы проставить горизонтальный или вертикальный размер, просто укажите его расположение на чертеже. Если вы хотите задать дополнительные свойства размера, выберите один из предложенных программой параметров.

· Mtext (Многострочный текст). Вызывает панель инструментов Text Formatting (Форматирование текста), используя которую вы можете задать параметры форматирования для размерного текста — гарнитуру шрифта, его высоту, выравнивание и прText (Однострочный текст). Позволяет задать размерный текст. После выбора этой команды появляется запрос

и в скобках <> указывается текст, который будет установлен по умолчанию. Обычно это число. Вы можете ввести свой текст или же оставить предложенный программой, нажав клавишу Enter.

· Angle (Угол). Позволяет задать угол, на котором будет располагаться размерный текст относительно размерной линии. После выбора этого параметра появляется запрос

в ответ на который необходимо ввести величину угла.

· Horizontal (Горизонтальный). Позволяет проставить горизонтальный размер.

· Vertical (Вертикальный). Позволяет проставить вертикальный размер.

· Rotated (Повернутый). Позволяет проставить повернутый размер. После выбора этого параметра программа выдаст запрос

в ответ на который необходимо ввести величину угла.

Построить размер можно также способом, отличным от указания двух линий. После выполнения команды DIMLINEAR(Размлинейный) в ответ на запрос программы

Размерные цепи
