Первый этап укладки парашютной системы Юниор
Укладка парашютной системы Юниор
Укладку парашютной системы производить на деревянном столе или на походном полотнище.
Размеры стола: длина — 15 м, ширина — 1 м, высота — 1 м.
Поверхность стола должна быть гладкой и отполированной. На конце стола (с торцовой стороны) укреплен деревянный колышек, предназначенный для прикрепления к нему петли — уздечки купола при укладке.
Комплект инструментов и принадлежностей для укладки парашютной системы приведен в таблице 2 в соответствии с рисунком 11.

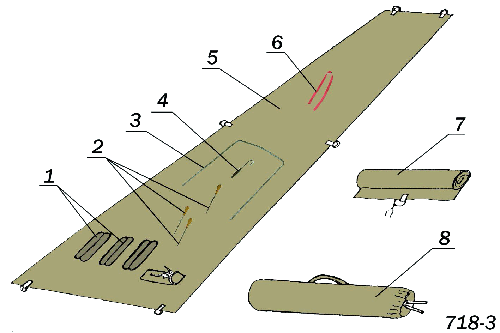

Рис. 11. Комплект инструментов и принадлежностей
1 — чехлы грузиков; 2 — костыли; 3 — рамка укладочная; 4 — крючок; 5 — полотнище походное; 6 — затяжка; 7 — полотнище подкладочное; 8 — сумка переносная.
Таблица 2. Комплект инструментов и принадлежностей.
| Обозначение | Наименование, описание и назначение | Количество, шт. | Примечание |
| 11-350-3.00 | Крючок укладочный | 1 | |
| 9-515-10.00 | Полотнище походное размером 16х1 м предназначено для укладки парашютной системы в полевых условиях | 1 | |
| 10-3498 | Полотнище подкладочное размером 5,50х1,19 м предназначено для предохранения от загрязнения купола | 1 | |
| 14-12604.001 | Костыль металлический для крепления полотнища к земле | 11 | |
| 3-2949 (вариант СБ) | Рамка укладочная предназначена для облегчения укладки строп в соты чехла купола | 1 | |
| 14-12604.003 | Чехол грузика размером 0,095х0,480 м, наполненный крупным, хорошо промытым песком | 3 | Чехол грузика наполняется промытым песком эксплуатирующей организацией |
| 0-175-3.002 | Затяжка | 2 | |
| 7-509-10.00 | Сумка переносная для хранения и переноски принадлежностей | 1 |
Первый этап укладки парашютной системы Юниор
1. Осмотр парашютной системы
Перед укладкой парашютную систему тщательно осмотреть с целью определения пригодности ее к эксплуатации. Осмотр и укладку парашютной системы выполняют два человека: укладывающий, ответственный за укладку, и помогающий. Обнаруженные дефекты устраняются:
- либо заменой непригодных частей запасными;
- либо ремонтом своими силами, если парашютная система не требует заводского ремонта или перевода в категорию негодного имущества.
По устранении дефектов парашютная система может быть допущена к эксплуатации только после проверки ее ответственным специалистом.
Примечание. Ремонт и замену частей парашютной системы производить в соответствии с Руководством по среднему ремонту 24872-91 РС или Инструкцией 008-62.
Для осмотра парашютную систему вынуть из переносной сумки, разложить по всей длине стола или походного полотнища и проверить наличие всех частей парашютной системы, необходимых для прыжка.
Чехол купола с привязанным вытяжным звеном, переносную сумку и принадлежности для укладки разместить на конце стола и перейти к осмотру.
Осмотр парашютной системы производится в следующем порядке:
- купол со стропами и чехлы строп;
- подвесная система;
- ранец с креплением запасного парашюта;
- чехол купола;
- звено вытяжное;
- переносная сумка.
1.1. Осмотр купола со стропами и чехлов строп
Присоединить уздечку купола за костыль походного полотнища, вытянуть купол на всю длину полотнища и расположить его так, чтобы полотнище с заводской маркировкой находилось сверху в соответствии с рисунком 12. Укладывающему выбрать у нижней кромки в правую руку стропы с 1 по 14, а помогающему — в левую руку с 15 по 28.
Взять стропу 1 и приподнимая полотнище, осмотреть его на просвет по всей длине. Аналогично осмотреть все полотнища одной половины купола и другой в соответствии с рисунком 13.

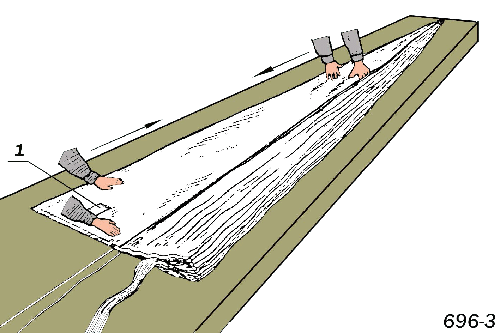

Рис. 12. Осмотр купола
1 — маркировка.

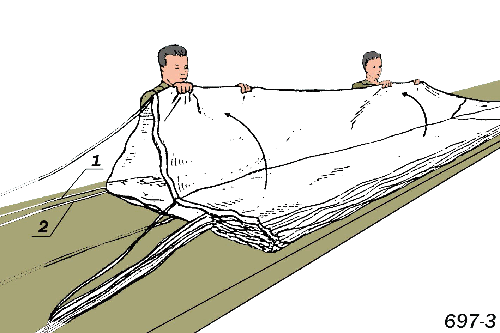

Рис. 13. Осмотр купола
1 — стропа 28; 2 — стропа 27.
Проверить, нет ли порывов ткани купола, каркасных лент, строчек, петель, строп и зигзагообразной строчки у мест привязки строп к петлям, а так же проверить, нет ли пятен неизвестного происхождения, разрушающих ткань.
Затем перейти к осмотру строп купола.
Сдвинуть чехлы строп на свободные концы подвесной системы, разобрать стропы, плотно положить их одну к другой и натянуть, просмотреть их со всех сторон, начиная от нижней кромки купола до пряжек — полуколец, прокатывая их ладонями рук.
Натянуть чехлы на стропы и просмотреть их со всех сторон.
1.2. Осмотр подвесной системы и ранца с креплением запасного парашюта
При осмотре подвесной системы с расчековочным устройством проверить ее металлические детали: пряжки-полукольца, карабины и их пружины, пряжки и скобы крепления, шпильку расчековочного устройства, нет ли на них коррозии или других повреждений, а также проверить, нет ли порывов лямок подвесной системы.
При осмотре ранца особое внимание обратить на люверсы и съемные соты, а также ранцевые резины. Проверить исправность ранцевых карабинов, лент крепления запасного парашюта.
1.3. Осмотр чехла купола
При осмотре чехла купола проверить, не повреждены ли ткань, ленты, образующие уздечку чехла, распределитель сот, люверсы фартука, рукав, карманы чехла и съемные соты. В случае разрыва съемных сот, контрящих фартук, их необходимо снять и заменить новыми запасными.
