1. Опишите устройство трансформатора
1) Опишите устройство трансформатора
2) Каков принцип действия трансформатора
3) Опыт холостого хода. Схема, условия проведения опыта, какие параметры определяются
4) Назовите источники потерь энергии в трансформаторе при холостом ходе. Каким образом их можно уменьшить
5) Опыт короткого замыкания. Схема, условия проведения опыта, какие параметры определяются
6) Как определяется кпд трансформатора и от чего он зависит? При какой нагрузке трансформатор имеет максимальный кпд
7) Пояснить вид зависимости кпд от коэффициента нагрузки
8) Автотрансформатор. Устройство. Достоинства и недостатки.
1. Опишите устройство трансформатора
Простейший трансформатор представляет собой устройство, состоящее из стального сердечника и двух обмоток (рис. 1). При подаче в первичную обмотку переменного напряжения, во вторичной обмотке индуцируется ЭДС той же частоты. Если ко вторичной обмотке подключить некоторый электроприемник, то в ней возникает электрический ток и на вторичных зажимах трансформатора устанавливается напряжение, которое несколько меньше, чем ЭДС и в некоторой относительно малой степени зависит от нагрузки. Отношение первичного напряжения ко вторичному (коэффициент трансформации) приблизительно равно отношению чисел витков первичной и вторичной обмоток.

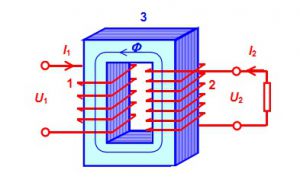

Рис. 1. Принцип устройства однофазного двухобмоточного трансформатора. 1 первичная обмотка, 2 вторичная обмотка, 3 сердечник. U1 первичное напряжение, U2 вторичное напряжение, I1 первичный ток, I2 вторичный ток, Ф магнитный поток

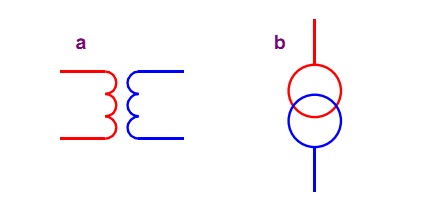

Простейшие условные обозначения трансформаторов изображены на рис. 2; для наглядности разные обмотки трансформатора можно, как и на рисунке, представить разными цветами.
2. Каков принцип действия трансформатора
При подключении первичной обмотки трансформатора (рисунок 1) к сети с синусоидальным напряжением U1 в обмотке возникает ток I1, который создает синусоидально изменяющийся магнитный поток Ф, замыкающийся по магнитопроводу. Поток Ф индуктирует электродвижущую силу (э. д. с.) как в первичной, так и во вторичной обмотке. При подключении к вторичной обмотке нагрузки в этой обмотке возникает вторичный ток I2 и на ее зажимах устанавливается некоторое напряжение U2. Результирующий магнитный поток магнитопровода Фс создается током обеих обмоток.
3. Опыт холостого хода. Схема, условия проведения опыта, какие параметры определяются
При опыте холостого хода трансформатора (рис. 103) его вторичная обмотка разомкнута и тока в этой обмотке нет (/2—0).
Если первичную обмотку трансформатора включить в сеть источника электрической энергии переменного тока, то в этой обмотке будет протекать ток холостого хода I0, который представляет собой малую величину по сравнению с номинальным током трансформатора. В трансформаторах больших мощностей ток холостого хода может достигать значений порядка 5— 10% номинального тока. В трансформаторах малых мощностей этот ток достигает значения 25—30% номинального тока. Ток холостого хода I0 создает магнитный поток в магнитопроводе трансформатора. Для возбуждения магнитного потока трансформатор потребляет реактивную мощность из сети. Что же касается активной мощности, потребляемой трансформатором при холостом ходе, то она расходуется на покрытие потерь мощности в магнитопроводе, обусловленных гистерезисом и вихревыми токами.
Так как реактивная мощность при холостом ходе трансформатора значительно больше активной мощности, то коэффициент мощности cos φ его весьма мал и обычно равен 0,2-0,3.
По данным опыта холостого хода трансформатора определяется сила тока холостого хода I0, потери в стали сердечника Рст и коэффициент трансформации К.
Силу тока холостого хода I0 измеряет амперметр, включенный в цепь первичной обмотки трансформатора.
При испытании трехфазного трансформатора определяется фазный ток холостого хода.
О потерях в стали сердечника Pст судят по показаниям ваттметра, включенного в цепь первичной обмотки трансформатора.
Коэффициент трансформации трансформатора равен отношению показаний вольтметров, включенных в цепь первичной и вторичной обмоток.
4. Назовите источники потерь энергии в трансформаторе при холостом ходе. Каким образом их можно уменьшить
Потери в трансформаторе это потери энергии, которые возникают в магнитной системе, то есть в стали трансформатора. И электрические потери, возникающие в обмотках трансформатора. Механических потерь в трансформаторе нет, поскольку в нем нет подвижных частей. Следовательно, электрическая энергия в механическую не преобразуется.
Потери в стали трансформатора определяются с помощью опыта холостого хода. То есть ко вторичной обмотке двух обмоточного трансформатора нагрузка не подключена. Особенность этих потерь в том, что они не зависят от режима нагрузки трансформатора. То есть ток холостого хода делиться на две составляющие. Первая идет на создания магнитного потока пронизывающего вторичную обмотку. А вторая расходуется на потери в стали. Эти потери обусловлены вихревыми токами в сердечнике. А также энергия расходуется на гистерезис.
