Запрещается: 1. Применять взрыватели с механическими повреждениями и без предохранительных чек 2. Снимать (обезвреживать) мины с взрывателями, переведенными в боевое положение

Дата: 2025-06-14; Просмотры: 1

Оценка:

0.00 из 5.00 — оценок

Скачиваний: 0

Скачать

Взрыватели МУВ, МУВ-2 МУВ-3, МУВ-4 не герметичны и могут использоваться в соответствующих условиях на суше, без воздействия влаги; необходимо беречь их от попадания грязи и особенно песка.

Взрыватели ВЗД-3м и ВЗД-1м

Взрыватели ВЗД-3м и ВЗД-1м предназначаются для снаряжения соответственно малой и средней прилипающих мин, а также могут использоваться для автоматического взрывания зарядов ВВ по истечении заранее установленного срока.
Взрыватель ВЗД-3М состоит из корпуса с крышкой, ударного механизма с замедлителем и запала МД-2 или МД-5м. В качестве замедлителя используется металлоэлемент. В комплект взрывателя входят металлоэлементы 1, 3, 5, 6, из которых 6 вложен во взрыватель, а остальные в обертке уложены под взрывателем в картонной коробке. В эту же коробку вкладывается таблица сроков их замедления при различных температурах.
После выдергивания чеки из взрывателя резак ударного механизма под действием пружины начинает резать металлоэлемент. По окончании резания ударник освобождается и накалывает капсюль-воспламенитель запала МД-2.
Взрыватель не герметичен и для установки в воде не пригоден, но конструктивно предусмотрена защита от дождя (брызгозащищенность).
Взрыватель, установленный со сроком замедления до 6 часов (по номиналу при температуре +20 С), обезвреживать запрещается. Установленный на срок более 6 часов может обезвреживаться только в том случае, если с момента его запуска прошло не более 1/3 заданного срока замедления.

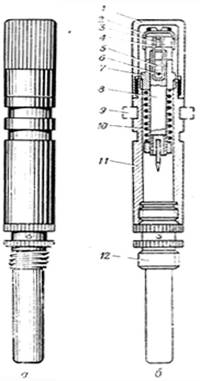

Взрыватель ВЗД-ЗМ (с запалом МД-5м): а — общий вид б — разрез 1 — крышка 2 —-колпачок 3—металлоэлемент 4 —резак 5 — втулка 6—чека 7—втулка 8 — ударник 9 —резиновое кольцо 10 — пружина 11 — корпус 12 — запал МД-5м

Взрыватель ВЗД-1м состоит из корпуса с мембраной, колпачка, накольного механизма и запала МД-5м. Принцип действия аналогичен ВЗД-3м.
Взрыватель укомплектовывается шестью сменными металлоэлементами №№ 1, 3, 5, 6, 7 и 8, из которых №6 вставлен во взрыватель, остальные уложены в пакетик, вложенный в футляр.
Особенности в обращении со взрывателем такие же, как и с ВЗД-3м, только при установке в мину запрещается ввертывать взрыватель без предохранительной чеки. Чека удаляется после установки мины на объекте.

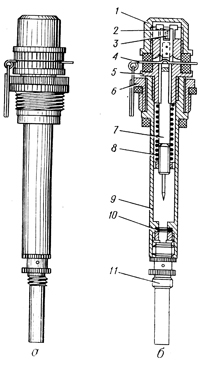

Взрыватель Взрыватель ВЗД-1М: а—общий вид б—разрез 1—крышка 2— резак 3—металлоэлемент 4— чека 5— втулка 6—резьбовая втулка ; 7—ударник 8— боевая пружина 9— корпус 10 —мембрана II—запал МД-5М

Взрыватель ВЗД-6ч

Часовой взрыватель ВЗД-6ч предназначен для автоматического взрывания зарядов ВВ по истечении заранее установленного времени замедления.
Взрыватель состоит из часового, спускового и ударного механизмов, помещенных в футляре, и запала МД-5м.

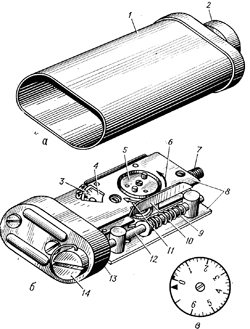

Взрыватель ВЗД-6ч (неснаряженный): а—футляр; б—механизм взрывателя (установлен на замедление 15 мин); в — циферблат; 1 — футляр; 2 — головка; 3 — указатель; 4 — циферблат; 5 — заводной диск; 6 - черная стрелка; 7 — винт; 8—платы; 9 — боевая пружина; 10 - угольник; 11 — белая стрелка; 12 — ударник; 13 — основание; 14 — пробка, закрывающая резьбовое отверстие для запала МД-5м.

Для подготовки взрывателя необходимо:

· взять взрыватель за основание в левую руку, а правой рукой повернуть головку против часовой стрелки на четыре оборота и снять футляр

· завести заводную пружину вращением заводного диска за штифты по направлению черной стрелки (для полного завода спущенной пружины необходимо повернуть заводной диск на 4, 5 оборота)

· совместить вершину черного треугольника на циферблате с острием указателя, вращая заводной диск по направлению белой стрелки

· зацепить кромкой футляра или ногтем большого пальца правой руки за втулку на ударнике и, сжав боевую пружину до отказа, взвести ударник на боевой взвод

· при отпускании ударника после сжатия боевой пружины втулка должна зацепиться за упор спускового рычага

· установить заданное время замедления, для чего, вращая заводной диск по направлению белой стрелки, совместить соответствующее деление шкалы циферблата с острием указателя
установка времени замедления менее 15 минут запрещается

· надеть футляр на механизм взрывателя и поджать его крышку навинчиванием головки на винт (головка при этом вращается по часовой стрелке)

Для установки взрывателя необходимо:

· вывинтить пробку из отверстия в основании и ввинтить на ее место запал МД-5м до отказа

· качнуть взрыватель в большой плоскости футляра и убедиться на слух в работе часового механизма

· ввинтить взрыватель запалом в запальное гнездо установленного подрывного заряда (мины)

· замаскировать место установки

Запрещается после снаряжения взрывателя запалом снимать футляр и вращать заводной диск.

С взрывателем ВЗД-6ч необходимо применять запал МД-5м, так как у запала МД-2 резьбовая часть ниппеля короче, при ввинчивании во взрыватель он не отводит на достаточное расстояние пусковой рычаг и не освобождает баланс часового механизма. При подготовке и снаряжении взрывателя запрещается вращать заводной диск при ввинченном запале. До установки взрывателя необходимо убедиться на слух, что часы идут.
Если часовой механизм не запускается, то применять такой взрыватель запрещается.

Запрещается устанавливать взрыватель в воду и другие жидкости, так как футляр не герметичен.

Схема пускового устройства, спускового и ударного механизмов взрывателя ВЗД-6ч: 1 — ударник; 2 — боевая пружина; 3 —втулка; 4— упор спускового рычага; 5 — пусковой рычаг; 6 — резьбовое отверстие для запала МД-5м; 7 — пружина пускового рычага; 8 — баланс; 9 — стопор; 10 —выступ на диске взвода; 11 —выемка на диске спуска; 12—диски взвода и спуска; 13—спусковой рычаг; 14 — пружина спускового рычага

Взрыватель ВЗД-6ч, установленный в заряд, можно обезвреживать, если до конца срока замедления с учетом времени, необходимого на обезвреживание, осталось не менее 30 минут.

Для обезвреживания необходимо:

· вывинтить взрыватель вместе с запалом из заряда ВВ

· вывинтить запал из взрывателя

Взрыватель, не сработавший в заданный срок, снимать запрещается. Такой взрыватель уничтожается на месте установки.
При хранении взрывателей пружина часового механизма не должна быть заведена, а ударник спущен с боевого взвода.

Раздел 3 Противотанковые мины.

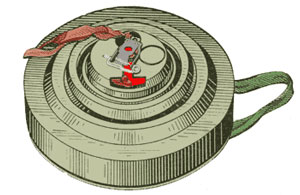

Противотанковая мина ТМ-89

Это самая современная российская противотанковая мина, принятая на вооружение Российской Армии в 1993 году.
Предназначена для минирования местности против танков и другой подвижной техники противника.
Взрыв мины происходит, когда над ней оказывается масса из ферромагнитных материалов. Взрывом мощного заряда ВВ (6.7кг.) пробивается днище танка или перебивается гусеница, разрушается каток, часто повреждается и балансир. В первом случае танк полностью выводится из строя, обычно с гибелью экипажа. Во втором случае выведение из строя составляет от 2 до 6 часов и после ремонта ходовой части танк может продолжать выполнение боевой задачи.
Внешне и по размерам походит на противотанковую мину ТМ-62М, однако заряд взрывчатки в корпусе мины организован так, что образует кумулятивную воронку.
Взрыватель мины магнитный, являющийся частью конструкции мины. В некоторых вторичных источниках он обозначается индексом МВН-89, однако это не соответствует действительности.
По утверждениям сайта "PaulMulcahy'sWeb Site.htm" в 50% случаев мина может среагировать на магнитное поле миноискателя и в 10% на прикосновение металлического ножа или щупа, однако Руководство по материальной части мины этого не подтверждает, хотя и запрещает приближение к мине с ферромагнитными материалами (оружие, бронежилет, каска, шанцевый инструмент и т.п.) и поиск мин с помощью металлодетекторов и щупов, а также перемещение неразоруженной мины.
Мина устанавливается на грунт, в грунт, в снег вручную или с помощью средств механизации -гусеничного минного заградителя ГМЗ-3 или вертолетной системы минирования ВМР-2 на вертолете Ми-8Т. По утверждениям сайта "PaulMulcahy'sWeb Site.htm" мина неизвлекаемая и необезвреживаемая, однако Руководство по материальной части мины предусматривает ее снятие и перевод взрывателя в безопасное положение.
Мины упаковываются по 4 штуки в ящики размером 72.7х40х41.7см. Вес ящика с минами 63.5 кг. Гарантийный срок хранения мины со встроенным ампульным источником электропитания - 10 лет.
Для переноски мина имеет съемную ручку из зеленой капроновой ленты. Ручка крепится в специальном кронштейне на днище мины. Если мина будет устанавливаться с помощью средств механизации, то перед загрузкой мины в носитель ручка удаляется.
Мина поставляется с завода изготовителя с установленным в нее дистанционным механизмом, обеспечивающим установку мины только вручную или наземными минными заградителями ГМЗ-3 (крышка красного цвета). Для установки мины с использованием вертолетной системы минирования ВМР-2 требуется замена дистанционного механизма на пусковой механизм (крышка черного цвета). Эти пусковые механизмы укладываются в ящики с минами отдельно.
При воздействии на взрыватель изменений в магнитном поле, происходящих от движения цели, в индукционной катушке взрывателя наводится электрический сигнал, срабатывают электровоспламенители, поджигающие вышибной пороховой заряд и включающие в работу предохранительно- исполнительный механизм (ПИМ).
Давлением пороховых газов взрыватель и маскировочный слой грунта над миной отбрасываются от мины вверх, благодаря чему образуется свободное пространство для формирования кумулятивной струи. Через короткий промежуток времени ПИМ подрывает промежуточный детонатор, от которого происходит взрыв основного заряда и образовавшаяся кумулятивная струя пробивает днище машины.
Если танк наехал на мину гусеницей и отсутствует возможность сброса взрывателя и маскировочного слоя грунта, то взрыв приобретает обычный фугасный характер за счет которого перебивается гусеница танка.

При подготовке мины к применению необходимо:

1. Проверить сответствие установленного в мине дистанционного или пускового механизма предстоящему способу установки. Для ручной установки или установки с помощью ГМЗ-3 в мине должен стоять дистанционный механизм, а для установки с помощью ВМР-2 пусковой механизм. Это видно через отверстие в предохранительной чеке. В первом случае виден красный сигнал, во втором черный.

2. Перевернуть мину и установить в нее промежуточный детонатор. Для этого необходимо, потянув за кольцевую ленту откинуть откидную крышку и выдернуть резиновую заглушку. затем вставить в отверстие промежуточный детонатор и установить кршку на место, защёлкнув ее.

3. Активировать источник питания. В мине могут использоваться два типа источников питания - гальванический А-332 или ампульный МЦ-0.7А. Это зависит от варианта взрывателя. А-32 при активации просто вставляется в гнездо на верхней поверхности взрывателя, закрытое черной резиновой заглушкой, а для активации МЦ-0.7А, который постоянно хранится во взрывателе, необходимо, удалив заглушку, специальным ключом раздавить ампулу.
4. Установить рукоятку перевода взрывателя в боевое положение. Для этого необходимо сначала удалить пломбу, с помощью специального ключа повернуть стопор рукоятки против часовой стрелки, поднять рукоятку в вертикальное положение, повернуть ее вокруг оси и вновь уложить на свое место. В этом положении цвет рукоятки будет зеленым. С помощью спецключа повернуть стопор рукоятки по часовой стрелки и застопорить рукоятку
Этим процесс подготовки мины к применению заканчивается. Следует заметить, что после этих действий мина все еще остается в безопасном положении.
После того, как мина будет установлена в грунт, она переводится в боевое положение. Для этого, потянув за чеку, срывают крышку дистанционного механизма (усилие от 30 до 100 кг.). К крышке изнутри присоединена пятиметровая капроновая нить. Сапер, растянув нить на всю длину, резким рывком запускает механизм дальнего взведения. Через 20-700 секунд мина становится в боевое положение.
При установке мины с помощью ГМЗ-3 эти действия выполняет специальный механизм машины. При установке мины с вертолета, когда вместо дистанционного механизма в мине установлен пусковой механизм, не имеющий капроновой нити, запуск механизма дальнего взведения происходит в момент срыва крышки пускового механизма. За время работы механизма дальнего взведения вертолет успевает удалиться на безопасное расстояние.
Поиск мин ТМ-89 можно осуществлять только визуально и сапер, осуществляющий обезвреживание мины, не должен иметь при себе ферромагнитных материалов (предметов, изготовленных из черных металлов) и перемещать мину до выполнения действий со взрывателм.
Для обезвреживания мины необходимо с помощью специального ключа повернуть стопор рукоятки против часовой стрелки, поднять рукоятку в вертикальное положение, повернуть ее вокруг оси и вновь уложить на свое место. В этом положении цвет рукоятки станет красным. С помощью спецключа повернуть стопор рукоятки почасовой стрелки и застопорить рукоятку.
Обезвреженную мину можно извлечь с места установки и удалить с минного поля. Повторное использование мины не разрешается.т.к. при повторном переводе рукоятки в боевое положение возможно срабатывание взрывателя.
Снятые мины подлежат уничтожению взрывным способом.
По утверждениям сайта "PaulMulcahy'sWeb Site.htm" мина ТМ-89 экспортируется в несколько стран Ближнего Востока, применялась во время войны Ирана с Ираком (?? Эта война шла в 1980-88гг.) и использовалась Китаем (?? Китай после 1989 года ни с кем не воевал). Если учесть, что мина принята на вооружение Российской Армии только в 1993 году, то вероятность экспорта в другие страны до, примерно, годов 97-99 представляется маловероятной. А если учесть, что в Российской Армии эта мина малоизвестна и в 2003 году, то можно предположить, что в армии имеются лишь единичные экземпляры этих мин. Сколько-нибудь достоверных сведений о наличии мины ТМ-89 в странах Азии и Африки не имеется. Оценочная стоимость одной мины $305.
Тактико-технические характеристики:

Раздел 4 Другие виды и типы мин.

Противовертолетная мина ПВМ

ина противовертолетная кумулятивная направленного поражения неуправляемая. Предназначена для выведения из строя низколетящих воздушных целей (самолетов, вертолетов, иных летательных моторных аппаратов) движущихся со скоростью до 360 км/час. Поражение цели при взрыве мины наносится ударным ядром (См. статью "Ударное ядро") вылетающим в направлении цели на дальность до 150 метров.

Датчик цели комбинированный акустико-инфракрасный. Чувствительность акустического датчика составляет не более 0.6 дицибел, что позволяет обнаруживать и уверенно селектировать шум моторов мотодельтапланана дальности 0.6 км, вертолета до 3.2 км. Система селекции шумов позволяет выделять звук мотора самолета или вертолета на фоне шумов моторов наземной техники, взрывов, стрельбы.
Если шум распознан как шум мотора воздушной цели, то при приближении цели на расстояние менее 1 км производится разворот боевой части в сторону цели и включаются инфракрасные датчики цели (4-6 датчиков), которые определяют точное направление на цель и дальность до нее. Перезахват иной цели в это время исключается. Комбинация одновременной работы акустического и инфракрасных датчиков исключают реагирование мины на тепловые противоракетные ловушки отстреливаемые целью.
При входе цели в зону поражения (полусфера радиусом 150 метров) производится подрыв мины и ударное ядро, движущееся со скоростью около 2500 км/час поражает цель. Целью считается источник звука и инфракрасного излучения одновременно (мотор летательного аппарата).
Если цель не вошла в зону поражения, то при удалении на расстояние более 1 км.происходит отключение инфракрасных датчиков и мина вновь переходит в положение ожидания цели.

Если установленные мины соединены между собой проводной системой обмена информацией, то исключается захват одной цели одновременно двумя или более минами.
Время боевой работы мины ограничивается емкостью источника питания и количеством включений инфракрасной системы наведения, а также температурой окружающей среды. Но во всех случаях время боевой работы не менее 3 месяцев.

Мина снабжена дистанционно включаемой (выключаемой) системой неизвлекаемости. Система самоликвидации предусматривает самоподрыв мины по истечении заданного срока или при снижении ЭДС источника питания ниже рабочего напряжения. Безопасные расстояния при подрыве мины в тыльную сторону и в боковые стороны определены в 35 метров, однако отдельные осколки корпуса летят в тыл и в стороны на значительно большее расстояние..

Мина устанавливается вручную или средствами дистанционого минирования на грунт (горизонтальную поверхность).

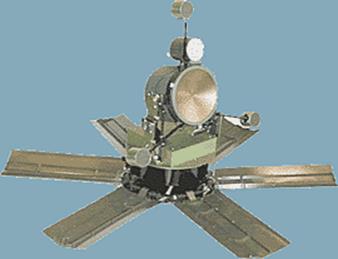

На снимке вариант мины ПВМ, устанавливаемый средствами дистанционного минирования.

Тактико-технические характеристики мины

Тип мины………………………………….......противовертолетная
кумулятивная неуправляемая
направленного поражения.
Корпус……………………………………....... металл.
Масса.............................………………………12.0 кг.
Масса взрывчатого вещества (ТГ-50)….........6.4 кг.
Размеры мины (без откинутых опор)…….....45.5х47.4х47 см..
Радиус зоны поражения (полусфера)............. 150 м.
Радиус зоны обнаружения цели (полусфера)..1000 м.
Масимальная скорость цели.............................до 100 м/сек.
Время перехода из режима ожидания в
рабочий режим..................................................1.5 сек.
Время боевой работы........................................от 3 до 9 месяцев.
