Мины МС-3 обезвреживать запрещается. Они уничтожаются на месте установки взрывами зарядов ВВ или стаскиванием установленного на них груза кошкой с веревкой с безопасного расстояния (из укрытия).
Раздел 2. Инженерная подготовка. Взрыватели и взрывные устройства мин и зарядов.
Назначение и устройство взрывателей МУВ, МУВ-2, ВЗД-3м, ВЗД-1м и ВЗД-6ч
Взрыватели относятся к разряду средств взрывания. По срокам приведения зарядов к взрыву они бывают замедленного и мгновенного действия. Взрыватели МУВ, МУВ-2, МУВ-3, МУВ-4 являются взрывателями мгновенного действия и применяются как в минах определенной конструкции, так и для изготовления и подрывания зарядов ВВ механическим способом. Взрыватель МУВ предназначен для снаряжения противопехотных мин и изготовления самодельных мин и мин-сюрпризов. Взрыватель состоит из металлического или пластмассового корпуса, ударника, пружины, чеки (Т-образной и Р-образной) и запала МД-2 (МД-5м).
|
|
|
| |

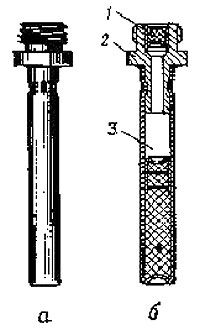

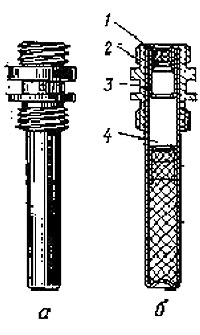

| Запал МД-2: а-общий вид; б - разрез 1-капсуль-воспламенитель КВ-11 2-втулка 3-капсуль-детонатор№8-А | Запал МД-5М: а-общий вид; б - разрез 1-капсуль-воспламенитель КВ-11 2,3 - втулки 4 - капсуль-детонатор№8-А |
В комплект взрывателя МУВ входит также шпилька, при помощи которой взводят ударник. Взрыватель МУВ-2 имеет такое же предназначение, как и МУВ. Отличается от МУВ наличием предохранителя в виде пластинчатого металлоэлемента, который удерживает ударник во взведенном положении не менее 2,5 минут после извлечения предохранительной чеки, что обеспечивает безопасную установку мины. Время срабатывания значительно зависит от температуры, что необходимо учитывать при использовании взрывателя, иначе мина не сработает в назначенные сроки, особенно при низких температурах.
При взведении ударника МУВ необходимо следить, чтобы открытый торец корпуса был направлен в сторону от себя и от окружающих во избежание ранений при случайном срыве ударника.
Ввинчивание запала в корпус ударника производится, как правило, на месте установки мины при взведенном ударнике, с вставленной в верхнее отверстие ударника шпилькой или предохранительной чекой.
Взрыватель МУВ-3 отличается от МУВ-2 наличием скобы, которая увеличивает усилие выдергивания боевой чеки до 2-6 кг против 0,5 - 1,3 кг. Втулка взрывателя изготовлена из дифлона. В остальном он не отличается от взрывателя МУВ-2.

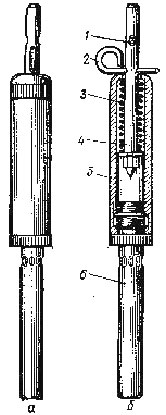

| Взрыватель МУВ (с запалом МД-2): а-общий вид; б-разрез 1-отверстие для шпильки 2-Р-образная боевая чека 3-пружина 4-ударник 5-корпус 6-запал МД-2 |

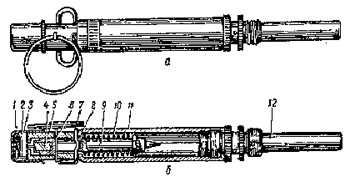

| Взрыватель МУВ-2 (с запалом МД-5М): а-общий вид; б-разрез 1-резак 2-металлоэлемент №2 3-резиновый колпачок 4-вкладыш 5-втулка 6-предохранительная чека 7-кольцо 8-Т-образная боевая чека 9-ударник 10-пружина 11-корпус 12-запал МД-5М |
|
Взрыватели МУВ-2 и МУВ-3 применяются для выполнения задач в тылу противника в основном с Р-образной чекой. В безопасном положении ударник удерживается во взведенном состоянии предохранительной чекой, которая удаляется при установке взрывателя.
Перед применением взрывателей МУВ-2 и МУВ-3 обязательно нужно снять колпачок и проверить наличие металлоэлемента, предохранительной и боевой чек и исправность резака. Металлоэлемент должен находится в прорези втулки под резаком и упираться обоими концами в прорезь втулки. Взрыватели с прорезанными металлоэлементами, с вмятинами от струны, а так же с наличием ржавчины на струне применять запрещается. Запрещается ввинчивать запал в корпус взрывателя, не проверив наличие и правильность установки предохранительной и боевой чек.
Взрыватель МУВ-4 отличается типом временного предохранителя. После выдергивания предохранительной чеки начинается перетекание из полости в полость разжиженного каучука. Такая система обеспечивает меньшую зависимость времени постановки взрыватель в боевое положение от температуры воздуха.
Порядок установки в осколочных минах
1. Ввинтить в корпус взрывателя запал
2. Установить взрыватель в мину
3. Установить растяжку
4. Выдернуть предохранительную чек
При выдергивании предохранительной чеки взрыватель необходимо придерживать рукой для исключения сламывания корпуса взрывателя.
