Порядок установки мины ПМН-3
Мины ПМН-3 устанавливаются вручную:
· летом - в грунт с маскировкой слоем грунта, толщиной до 2 см или на грунт с маскировкой растительностью
· зимой - на поверхность грунта или в снег с маскировкой снегом. В твердый утрамбованный снег мины устанавливаются так же, как и в грунт
Перед установкой необходимо:
· вскрыть упаковку
· осмотреть мину и убедиться в наличии предохранительной чеки, проверить, нет ли на корпусе мины механических повреждений
· установить переключатель времени самоликвидации в требуемое положение
· проверить и установить в мину источник, тока
Для проверки и установки источника тока необходимо:
· подключить резистор 1,6 кОм и вольтметр параллельно источнику тока, при этом напряжение, показываемое прибором, должно быть не менее 8,75 В
· если напряжение меньше 8,75 В, один - два раза кратковременно (не более 1 с) закоротить положительный и отрицательный выводы источника тока
· вторично проверить напряжение батареи, если оно меньше 8.75 В, батарею заменить
· вывинтить заглушку гнезда под источник тока
· вставить в гнездо источник тока, как показано на основании корпуса мины
· ввинтить заглушку
Установить мину в грунт для, чего:
· отрыть лунку по диаметру мины глубиной 3 - 4 см
· снять с помощью ленты зеленого цвета крышку с отсека под заряд
· придерживая мину одной рукой и направив ее отсеком под заряд от себя, удалить предохранительную чеку
· по прерывистому свечению светового индикатора убедиться в исправности мины
· установить в мину заряд и закрыть отсек крышкой
· установить мину в лунку нажимным датчиком вверх
· замаскировать мину и не позднее чем через 3 мин после удаления предохранительной чеки удалиться с места установки мины
Зимой при снежном покрове до 10 см мина ставится на поверхность грунта. При снежном покрове более 10 см мина ставится в снег так, чтобы маскировочный слой снега над миной был не более 5 см. Предохранительная чека после установки мины сдается командиру.
Противопехотные осколочные мины ПОМЗ-2 и ПОМЗ-2М
Мина противопехотная осколочная натяжного действия. Предназначена для выведения из строя личного состава противника. Поражение человеку (или нескольким одновременно) наносится осколками корпуса мины при ее подрыве в тот момент, когда солдат противника, зацепившись ногой за проволочную растяжку, невольно выдернет боевую чеку взрывателя.
Основные тактико - технические характеристики:
Корпус – чугун
Масса корпуса (без ВВ) - 1.5 кг.
Масса взрывчатого вещества (тротил) - 75 гр.
Диаметр - 6 см.
Высота корпуса - 13 см.
Длина датчика цели (в одну сторону) – 4 м.
Чувствительность - 1 - 17 кг.
Радиус сплошного поражения - 4м.
Температурный диапазон применения – от -60 до +60 град.

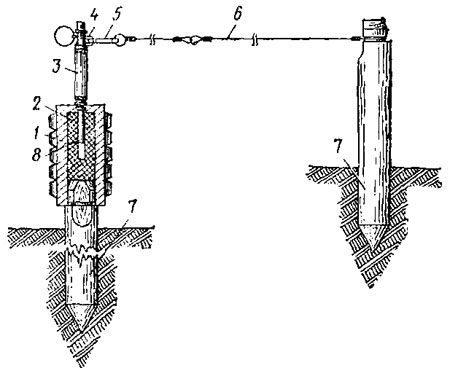

| Противопехотная мина ПОМЗ – 2М: 1- корпус; 2- заряд ВВ – 75 г тротиловая шашка; 3- взрыватель МУВ – 2; 4 - Р - образная чека; 5 – карабин с отрезком проволоки; 6- проволочная растяжка; 7- колышки; 8- запал МД – 5М |
|

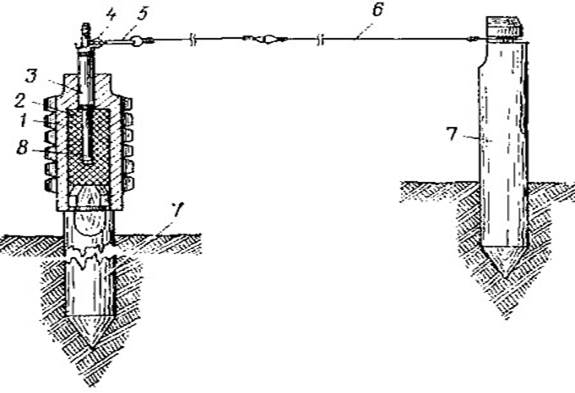

| Противопехотная мина ПОМЗ – 2: 1- корпус; 2- заряд ВВ – 75 г тротиловая шашка; 3- взрыватель МУВ – 2; 4- Р - образная чека; 5 – карабин с отрезком проволоки; 6- проволочная растяжка; 7- колышки; 8- запал МД – 2 |
|
Порядок установки
Мины ПОМЗ-2М и ПОМЗ-2 рекомендуется устанавливать на местности с растительным покровом (травой, мелким кустарником и т.п.), что обеспечивает хорошую их маскировку. При установке мин в лесу и высокой траве следует иметь в виду, что мины могут сработать от падения веток и комьев снега с деревьев на проволочную растяжку. Поэтому место для установки мины следует выбирать так, чтобы по возможности исключить срабатывание мины от падающих веток, снега и полегания травы.
При установке мин в лесу и кустарнике не рекомендуется привязывать проволочные растяжки к мелким деревьям и кустарникам, так как они при ветре раскачиваются, что может привести к срабатыванию мин.
Мина ПОМЗ-2 (ПОМЗ-2М) может устанавливаться с одной или двумя ветвями проволочной растяжки.
