Подготовка и установка мины ПМН
Для подготовки мины к установке необходимо:
· свинтить колпачок с втулки ударною механизма и проверить исправность и наличие металлоэлемента
· вновь навинтить колпачок
· вывинтить пробку
· установить в мину запал МД-9 и завинтить пробку до отказа
Подготовка мин может производиться в укрытом месте непосредственно перед выходом на минирование. К месту установки подготовленные мины (снаряженные запалами МД-9) переносятся в вещевых мешках.

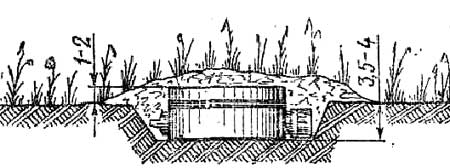

В летних условиях (при талом грунте) мины устанавливаются в грунт с возвышением крышки на 1-2 см над поверхностью грунта и маскируются местным материалом (травой, листьями, грунтом и т.п.). Зимой (при наличии рыхлого снежною покрова) мины устанавливаются в снег с маскировкой снегом слоем 3-5 см.
В твердый утрамбованный снег (лед) мины устанавливаются так же, как в грунт.
При мерзлом и очень твердом (скальном) грунте мины устанавливаются на поверхности грунта и маскируются местными материалами.
Для установки мины в грунт (твердый снег) необходимо:
· вырыть лунку по размерам мины глубиной 3,5-4 см
· установить мину в лунку и, придерживая ее рукой за колпачок, не нажимая на крышку, выдернуть предохранительную чеку и довернуть усилием руки колпачок
· замаскировать мину

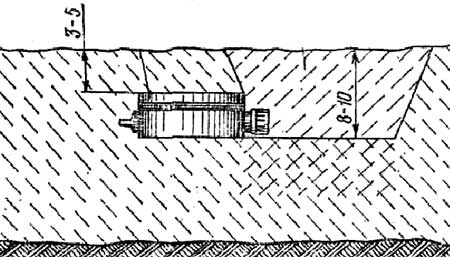

Установка мины в рыхлый снег производится следующим образом:
· рядом с местом установки сделайте в снегу углубление на 8-10 см
· выдернуть предохранительную чеку, не нажимая на крышку мины, и усилием руки довернуть колпачок
· держа за колпачок установить мину под снег, через боковую стенку углубления не нарушая слоя снега над миной
· замаскировать углубление в снегу, через которое устанавливалась мина, не нарушая снежного покрова около мины
Мина ПМН-2
Основные тактико-технические характеристики:
Масса - 0, 4 кг
Масса ВВ (ТГ-40) - 0, 1 кг
Диаметр - 20 мм
Высота - 54 мм
Тип взрывателя - Механический встроенный с механизмом дальнего взведения
Тип механизма дальнего взведения - Пневматический
Время взведения - 30 - 300 с
Усилие срабатывания - 5 - 25 кгс
Температурный диапазон применения - от -40 до +50?С
Устройство и принцип действия
Мина ПМН-2 состоит из корпуса, заряда, нажимного датчика и встроенного взрывателя с пневматическим механизмом дальнего взведения.
Корпус пластмассовый, имеет полости для размещения заряда и механизма дальнего взведения, один вертикальный и два горизонтальных канала для размещения механизмов взрывателя. Сверху корпус закрыт крышкой.
Заряд (ТГ-40) имеет дополнительный детонатор (тетрил) массой 4, 5 г.
Нажимной датчик состоит из подпружиненного штока, размещенного в вертикальном канале корпуса, и опирающейся на него крестовины, закрытой резиновым колпаком, закрепленным сверху корпуса накидной гайкой.
Встроенный взрыватель предохранительного типа обеспечивает разрыв огневой цепи мины в транспортном положении, взведение в боевое положение замедлением 30—300 с и взрыв заряда мины при нажатии на нее боевом положении. Взрыватель состоит из пневматического механизма дальнего взведения, подпружиненного движка с капсюлем-детонатором, ударника с боевой пружиной. Механизм дальнего взведения, состоит из сильфона подпружиненной втулки с диафрагмой. Втулка своим зубом удерживает движок в транспортном положении. В транспортном положении капсюль-детонатор отведен от ударника и дополнительного детонатора, сильфон наполнен воздухом. Втулка наводится в нижнем положении, сжимает пружину и удерживается в этом положении штоком, соединенным замком с предохранительной чекой, которая зафиксирована срезной чекой Ударник сжимает боевую пружину, проходит через отверстие в штоке и движком удерживается на боевом взводе.
При повороте предохранительной чеки срезается срезная чека, a при выдергивании предохранительной чеки перемещается шток, освобождая втулку. При этом втулка под действием пружина поднимается вверх. Сильфон сжимается, и воздух из него выдавливается через отверстие в диафрагме. Через 30 - 300 с зуб втулки освобождает движок, который под действием пружины переходит в боевое положение удерживается выступом штока. Капсюль-детонатор по-прежнему отведен от ударника.
При нажатии на мину, крестовина нажимает на шток. Шток опускается и освобождает движок. Движок под действием пружины двигается вперед и замыкает огневую цель капсюль-детонатор - дополнительный детонатор. Ударник под действием боевой пружины накалывает капсюль-детонатор, который взрывается и вызывает взрыв дополнительного детонатора и заряда мины.
Порядок установки
Мины ПМН-2 устанавливаются:
· летом - в грунт или на грунт с маскировкой грунтом или растительностью
· зимой – на поверхность грунта или в снег с маскировкой снегом
В твердый утрамбованный снег мины устанавливаются так же, как и в грунт.
Для установки мины в грунт вручную необходимо:
· отрыть лунку по диаметру мины глубиной 3-4-см
· установить мину в лунку
· повернуть предохранительную чеку и выдернуть ее из мины
· замаскировать мину
|

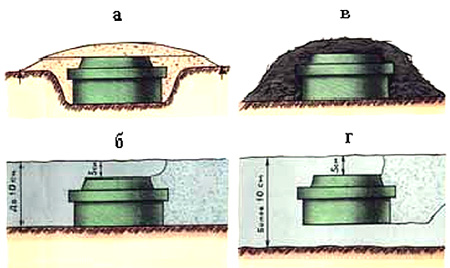

| а - в грунт б - в снег на поверхности грунта при снежном покрове до 10 см. в - на поверхности грунта г- в снег при снежном покрове более 10 см. |
Зимой при снежном покрове до 10см мина ставится на поверхность грунта. При снежном покрове более 10 см мина ставится в снег. Через лунку, вдавленную в снегу ногой, мина после извлечения предохранительной чеки подсовывается под снег так, чтобы маскировочный слой снега над миной был не более 5 см. лунка маскируется рыхлым снегом.
Мина ПМН-3
Мина ПМН-3 предназначена для устройства противопехотных заграждений, самоликвидирующихся в заданное время, а также для устройства мин - ловушек и мин замедленного действия.
Основные тактико-технические характеристики
Тип мины - противопехотная фугасная нажимного действия с самоликвидацией
Тип механизмов дальнего взведения и самоликвидации - электронный
Время дальнего взведения - 8,5 ±1,5 мин.
Время самоликвидации - регулируемое: 0,5; 1; 2; 4; 8, сут.
Элемент неизвлекаемосги - срабатывает при наклоне мины на угол более 90°
Усилие срабатывания нажимного датчика цели - от 50 до 250 Н
Температурный диапазон применения - от -30 до +50 С
Масса,
мины - 0,6 кг.
заряда ВВ - 0,08 кг.
Принципиальное устройство мины
Мина ПМН – 3 состоит из корпуса со встроенным электромеханическим взрывателем, заряда ВВ и источника тока.

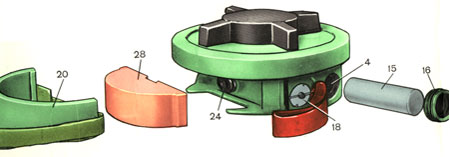

Корпус мины пластмассовый. Он имеет гнездо (4) под источник тока (15) и отсек со съемной крышкой (20) под заряд ВВ (28).
Снятие крышки 20 с отсека производится с помощью капроновой ленты зеленого цвета. На боковой поверхности корпуса размещен световой индикатор. Рядом с ручкой переключателя времени самоликвидации нанесена маркировка времени самоликвидации мины, а со стороны основания мины - контур источника тока со знаками “ + ” и “ - ”.
Встроенный электромеханический взрыватель состоит из узла включения с предохранительной чекой, нажимного датчика цели, закрытого резиновым колпачком, элемента неизвлекаемости (наклонного датчика цели), электронного блока со световым индикатором переключателя времени, самоликвидации и предохранительно - исполнительного механизма (ПИМ).
Узел включения состоит из подпружиненного штока с пластиной и контактов. В транспортном положении мины шток удерживается предохранительной чекой, установленной в прорезь штока. Для удобства удаления чека снабжена капроновой ленточкой красного цвета.
Нажимной датчик цели состоит из подпружиненной крестовины с винтом и контакта. Резиновый колпак, закрывающий крестовину закреплен сверху корпуса мины крышкой и накидной гайкой.
Наклонный датчик цели (шариковый замыкатель) обеспечивает срабатывание мины при ее наклоне на угол более 90°.
Электронный блок представляет собой печатную плату с размешенными на ней радиоэлементами и выполняет функции механизма дальнею взведения, блока индикации, устройства необезвреживаемости, исполнительного устройства и механизма самоликвидации. Он обеспечивает время дальнего взведения и перевод мины в боевое положение, а также ее срабатывание при извлечении источника тока или по окончании установленного времени самоликвидации.
Световой индикатор прерывистым свечением в течение 4,5±1,5 мин после удаления предохранительной чеки сигнализирует о подключении источника тока и об исправности электронного блока.
Переключатель времени самоликвидации позволяет поворотом ручки устанавливать одно из пяти положений времени самоликвидации мины (0,5; 1; 2; 4; 8 сут.).
Предохранительно – исполнительный механизм двухзапальный предохранительного типа электровоспламенители (ЭВ-1) и (ЭВ-2) типа НХ-ПЧ-А, движок, контакты, ударник и капсюль-детонатор 21 (МГ-8Т). В транспортном положении мины движок, удерживаясь от перемещения срезной чекой, обеспечивает разрыв огневой цепи мины. При срабатывании электровоспламенителя ЭВ-1 движок перемещается, срезает чеку и замыкает контакты цепи срабатывания электровоспламенителя ЭВ-2. Электровоспламенитель ЭВ-2 срабатывает, ударник накалывает капсюль-детонатор МГ-8Т, который взрывается и передает детонацию дополнительному детонатору и заряду, взрывчатого вещества мины.
Заряд выполнен из прессованного взрывчатого вещества А-1Х-1 и имеет дополнительный детонатор из взрывчатого вещества тэн массой 1,1 г.
Источник тока размещается в специальном гнезде, которое закрывается заглушкой.
Принцип действия мины ПМН-3
При удалении предохранительной чеки узла включения, источник тока подключается к блоку индикации и механизму дальнего взведения, световой индикатор начинает прерывисто светиться и светится в течение 4,5±1,5 мин, а затем гаснет. По окончании времени дальнего взведения (через 8.5±1,5 мин после удаления предохранительной, чеки) источник тока подключается к механизму самоликвидации, исполнительному устройству и устройству необезвреживаемости. Мина переходит в боевое положение.
При воздействии на нажимной датчик цели (при наступании на мину) или наклонный датчик цели (при наклоне мины на угол более 90°) происходят срабатывание исполнительного устройства, предохранительно - исполнительного механизма и взрыв заряда мины. Взрыв мины также происходит при срабатывании устройства необезвреживаемости при попытке обезвреживания мины путем извлечения источника тока или срабатывании механизма самоликвидации по окончании установленного времени самоликвидации.
