Муниципальное бюджетное общеобразовательное учреждение
средняя общеобразовательная школа посёлка Ключ жизни
Елецкого муниципального района Липецкой области
ТВОРЧЕСКИЙ ПРОЕКТ ПО ТЕХНОЛОГИИ.
Точильный станок из жесткого диска.
Образец.
Содержание.
1.Выбор проекта.
2.Историческая справка
3.Инструменты и дополнительные принадлежности
4.Техника безопасности при выполнении работ
5. Этапы выполнения проекта
6.Санитарно-гигиенические требования.
7.Экономическая и экологическая оценка.
8.Реклама
1.Причина выбора проекта. Выбор идеи, её обоснование.
Актуальность.
В своем творческом проекте я решил изготовить точильный станок из жесткого диска. Существует много различных конструкций, видов электроточильных станков. Моя цель – изготовить оригинальное, недорогое, аккуратное изделие Мне часто бывает необходимо заточить мелкий инструмент или обработать заготовку. Поэтому я расскажу вам, как сделать станок для заточки заготовок из жёсткого диска. Получился компактный точильный станок, на которым можно очень быстро и просто заточить мелкие детали, поправить резцы.
2.История обработки металлов.
Самой первой формой организации производства железных изделий были кузнецы-любители. Обычные крестьяне, которые в свободное от обработки земли время промышляли таким ремеслом. Кузнец этого сорта сам находил «руду» (ржавое болото или красный песок), сам выжигал уголь, сам выплавлял железо, сам ковал, сам обрабатывал.
Умение мастера на данном этапе закономерно было ограничено выковыванием изделий самой простой формы. Инструментарий же его состоял из мехов, каменных молота и наковальни и точильного камня.
С появлением кузнецов концентрация железных изделий возрастала в четыре-пять раз. Теперь уже каждый крестьянский двор мог быть обеспечен персональным ножом и топором. Возрастало и качество изделий. Кузнецы профессионалы, как правило, владели техникой сварки и могли вытягивать проволоку. В принципе, такой умелец мог получить и дамаск, если знал как, но производство дамаскового оружия требовало такого количества железа, что не могло ещё быть сколько-то массовым.
В XVIII-XIX веках деревенские кузнецы умудрялись даже изготовлять стволы к нарезному оружию, но в этот период они уже пользовались оборудованием, которое сделали не сами. Средневековые же деревенские кузнецы сами делали свои орудия труда. Как умели. По этому рядовой мастер обычно преуспевал в изготовлении предметов простой плоской формы, но положительно затруднялся, когда требовалось изготовить трёхмерное изделие, или состыковать несколько изделий между собой — что, например, требовалось для создания надёжного шлема. Изготовить же такое сложное изделие, как спусковой механизм для арбалета, деревенскому кузнецу не грозило — для этого, ведь, потребовались бы даже измерительные устройства.
Не было у кустарных кузнецов и специализации — и мечи, и иголки, и подковы делал один и тот же мастер. Более того, во все времена сельские кузнецы были заняты в первую очередь именно изготовлением наиболее необходимых односельчанам простейших производственных и бытовых орудий, но не оружия.
Впрочем, последнее отнюдь не отменяет того обстоятельства, что в примитивных культурах даже самый заурядный кузнец считался несколько с родни колдуну, хотя, более адекватно его можно уподобить художнику. Выковывание даже обычного меча было настоящим искусством.
Теоретически все выглядело просто: надо только наложить одна на другую три полоски металла, проковать их, и клинок готов. На практике, однако, возникали проблемы — с одной стороны надо было добиться прочной сварки и даже взаимопроникновения слоев, а с другой, нельзя было нарушать равномерность толщины слоя (а она-то и была — с лист бумаги) и, тем более, допустить, чтобы слой разорвался. А, ведь, обработка производилась тяжёлым молотом.
На новый уровень металлообрабатывающая промышленность вступала только, когда становилось возможным разделение труда и возникновение специальностей. Мастер железо покупал, причём покупал уже нужного качества, мастер покупал себе инструменты — необходимые по его профилю, и нанимал подмастерий. Если уж он делал ножи, то уж сдавал их на реализацию ящиками. Если делал мечи, то не по два в год, а по четыре в неделю. И, естественно, обладал в соответствующее количество раз большим опытом в их изготовлении.

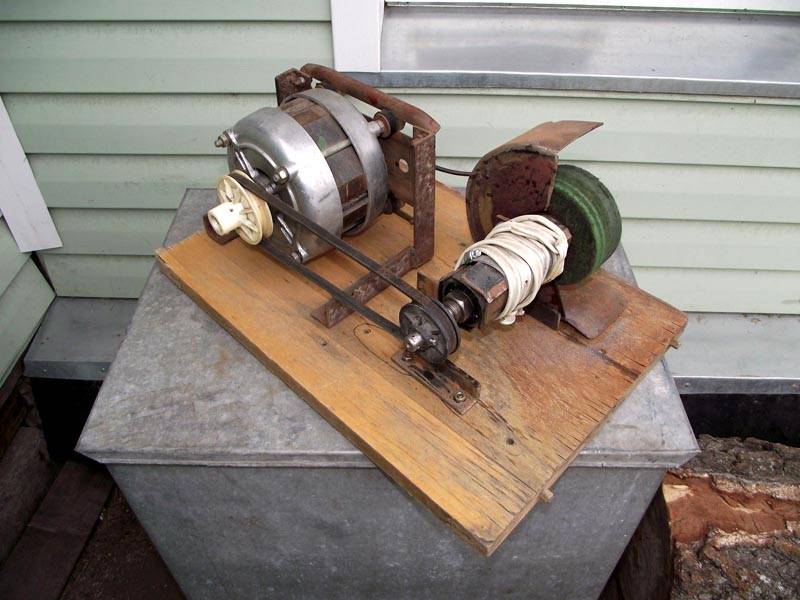

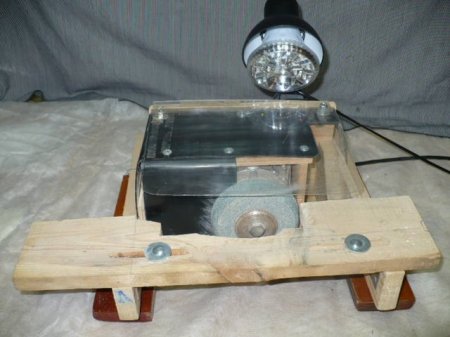

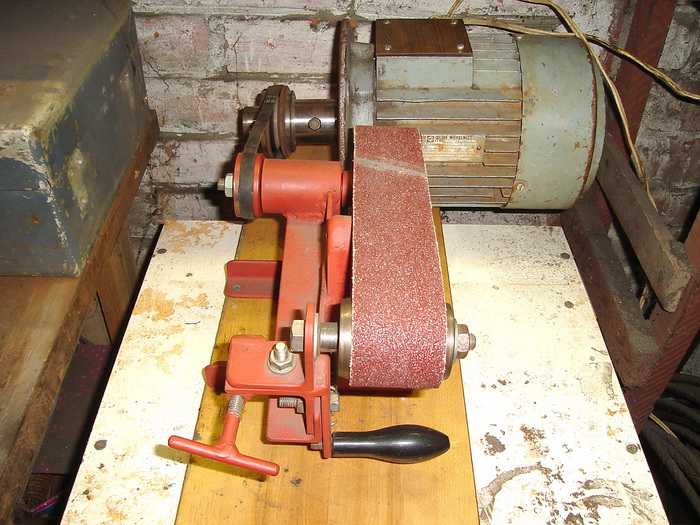

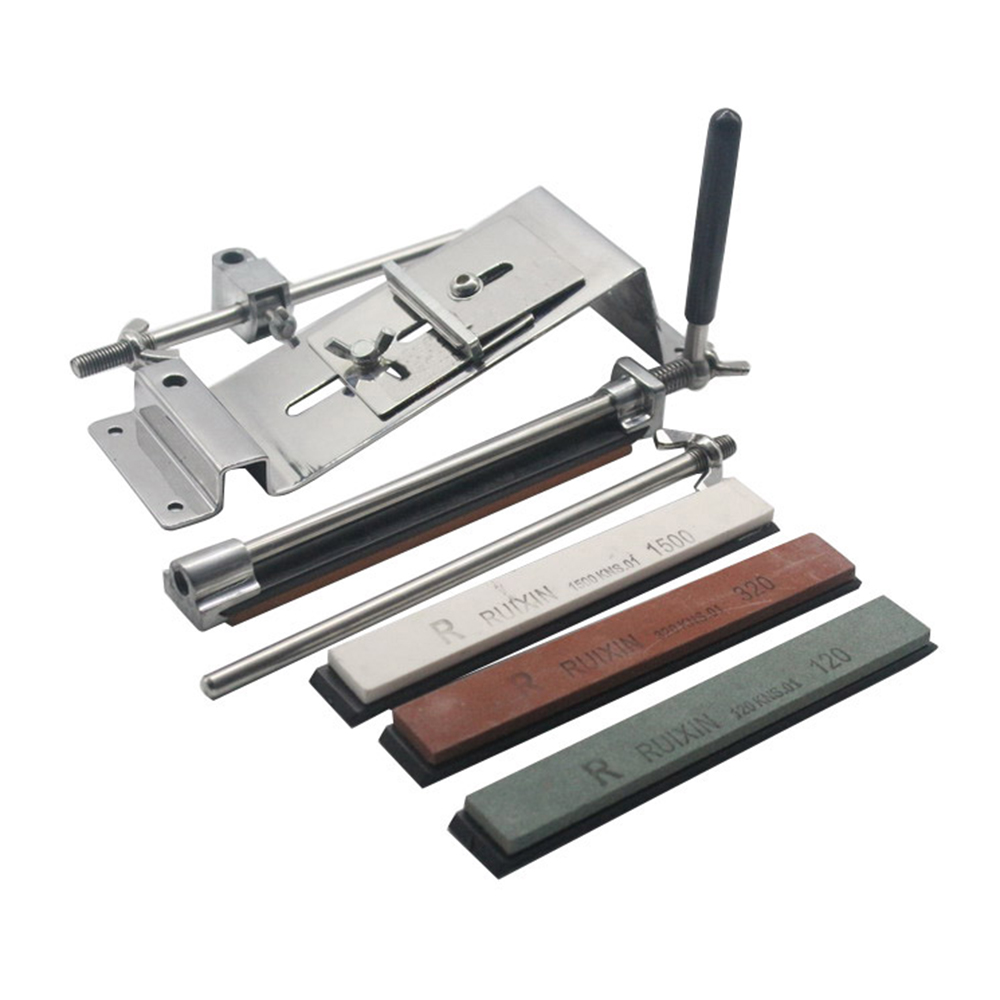

3.Вариативность изделия.
4. Технике безопасности при работе с электроинструментом.
Термин "электроинструмент" относится к любым инструментам, работающим от сетевого напряжения или от аккумуляторных батарей.
- Безопасность в месте производства работы
• Место в которых производятся работы с электроинструментом должно быть хорошо освещенным и чистым. Нагромождения предметов, захламление, слабо закрепленные конструкции и плохое освещение, могут повлечь за собой возможные несчастные случаи.
• Не используйте электроинструменты рядом с легко воспламеняющимися жидкостями, газами и в другой взрывоопасной атмосфере. Работа с электроинструментами может вызвать возникновение искр, которые во взрывоопасных средах могут вызвать взрыв или воспламенение.
• Не допускайте посторонних лиц и детей к месту в котором осуществляются работы с электроинструментами. Во время работы с электроинструментами будьте внимательны и не отвлекайтесь, что бы не потерять контроль над электроинструментом.
-Электробезопасность
• Вилка шнура питания электроинструментов должна соответствовать сетевым розеткам. Нельзя вносить какие-либо изменения в конструкцию розеток (расширять, рассверливать или уплотнять сторонними предметами). При применении электроинструментов с заземлением не применяйте адаптеры и переходники. Вилки и розетки, претерпевшие конструктивные изменения, могут стать причиной поражения электрическим током, выход из строя электроинструментов и послужить причиной возгорания.
• При работе с электроинструментами, избегайте контактов тела с заземленными проводниками и поверхностями (батареи отопления, радиаторы, водопроводные трубы, холодильники и др.). При контактах тела с заземленными предметами возможно поражение электрическим током.
•. Не используйте электроинструменты под дождем, во влажных помещениях и избегайте попадания влаги и воды на электроинструменты. Попадание воды и влаги в электроинструменты может привести к выходу инструментов из строя и поражению током.
•. Крайне аккуратно и внимательно обращайтесь со шнуром питания электроинструмента. Используйте шнур питания только по прямому назначению, не перемещайте электроинструмент за шнур и не отключайте питание методом выдергивания шнура из розетки (только путем извлечения вилки из розетки). Не располагайте шнур электропитания рядом с источниками тепла, острыми краями, движущимися конструкциями и деталями. Всегда следите за тем, что бы сетевые шнуры не были поврежденными и запутанными. Это предотвратит возможный риск поражений электротоком.
•.При использовании электроинструментов вне помещений, или при создании временных магистралей питания в помещении ("времянок") используйте удлинители, или временную магистраль питания, подходящую для этих целей по параметрам, используйте провода соответствующего сечения. При производстве ремонтных работ, все удлинители и временные магистрали питания, по возможности, поднимаются и крепятся на высоте от пола/земли, что обеспечивает сохранность провода и исключает риск возможного повреждения проводов и поражений электрическим током.
• При необходимости производства работ с электроинструментом в сырых местах, необходимо применять линии электропитания с защитным прерывателем GFCI, который срабатывает при замыкании на землю. Применение линий с GFCI снижает возможный риск от поражения электрическим током.
-Личная безопасность
• При производстве работ с электроинструментами будьте крайне внимательными и отдавайте отчет своим действиям. Не стоит использовать электроинструменты, если вы чувствуете усталость, или находитесь под воздействием алкоголя, наркотиков, лекарственных препаратов вызывающих заторможенность и потерю реакции. Даже кратковременная потеря внимания при работе с электроинструментом может послужить причиной серьезных травм.

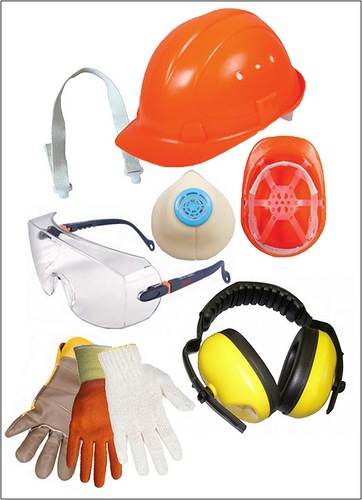

• При работах с электроинструментами обязательно применяйте средства индивидуальной защиты. Защитные очки/щитки, нескользящая обувь, перчатки, респиратор, каска и другие средства, что позволяют повысить защиту от возможных травм.
• Перед подсоединением электроинструмента к источникам питания и/или аккумулятору, убедитесь, что переключатель находится в отключенном положении. Стоит предотвращать возможность случайного включения приборов. Не рекомендуется переносить электроинструмент с пальцем на выключателе. По возможности, стоит использовать электроинструменты с защитой от случайного включения.
• Перед включением электроинструментов, проверьте закрепление насадок/приспособлений, все гаечные ключи и другие регулировочные инструменты должны быть сняты. Несоблюдения этих условий, может повлечь травмы.
• При использовании электроинструментов всегда стремитесь сохранять равновесие и устойчивое положение. Не тянитесь и не ленитесь лишний раз переставить вспомогательные приспособления (стремянки, табуреты и др.).
• Одевайте соответствующую рабочую одежду. Различные украшения (кольца, браслеты, цепочки и пр.) необходимо снять. Ношение подобных украшений при работе с инструментом могут привести к очень серьезным травмам. Волосы, перчатки и одежда должны всегда быть на безопасном расстоянии от вращающихся деталей и приспособлений. Одежда и перчатки должный быть в исправном состоянии. Неубранные волосы, украшения, надорванная одежа и перчатки могут попасть в движущиеся механизмы электроинструментов и приспособлений, что в свою очередь может привести к травмам.
• Если электроинструменты имеют устройства для подключения вытяжки или пылесборника, необходимо убедится, что они правильно подсоединены и функционально пригодны.
Используйте электроинструменты и их приспособления по прямому назначению и не ставьте эксперименты.
(Особо это касается электроинструментов с высоким количеством оборотов)

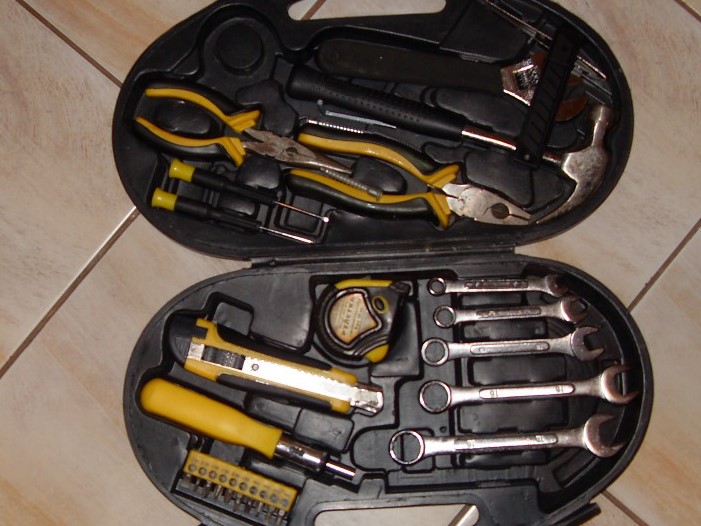

5. Инструменты.
6.Технологическая карта- презентация изготовления изделия.
Шаг 1. Что нам понадобится для точильного станка.
Нам понадобится:
— Жёсткий диск
— Блок питания от компьютера
— Наждачная бумага (шкурка).
— Отвертка
— Клей
Собственно это всё , но этого достаточно для построения точильного станка!
Шаг 2. Разбираем жёсткий диск.
Шаг 3. Вынимаем ненужные компоненты.
раскрытый жесткий диск
снимаем магнитную систему
Жёсткий диск желательно брать старый, с минимальной емкостью. Он будет иметь более основательные магнитные "блины". Теперь нам необходимо избавиться от ненужных компонентов внутри нашего жесткого диска: магнитов и магнитной головки. Используя отвёртку, убираем всё лишнее.
Шаг 4. Подготавливаем будущий точильный диск.
жесткий диск
снимаем диск
шпиндель двигателя
вырезаем наждачный круг
Теперь снимаем сам магнитный диск, в этом нет абсолютно ничего сложного. Затем по размеру магнитного диска вырезаем из наждачной бумаги круг для заточки. В центре него проделываем отверстие под диаметр шпинделя.
Шаг 4. Электропитание диска.
блок питания
главный разъем
перемычка
Как говаривал один мультипликационный герой: «режим питания нарушать нельзя!». Наш точильный станок не может быть подключен непосредственно в розетку с 220 вольт. Поэтому нам следует запастись старым компьютерным блоком питания. Но просто так наш блок питания без материнской платы не запустится. Для запуска блока питания для заточного станка нужно небольшой отрезок медного провода воткнуть в главный разъем блока питания. А именно соединить перемычкой любой черный провод и зеленый . Тогда блок питания запускается.
Шаг 5. Финал! Готовый точильный станок для заточки мелких деталей и инструментов!

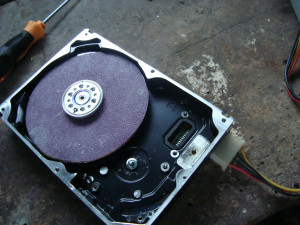

общий вид точильного станка

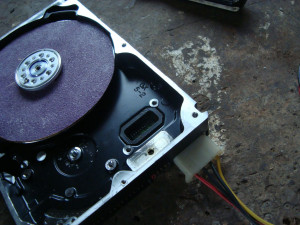

подключаем питание

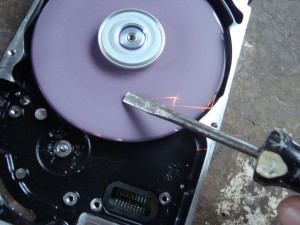

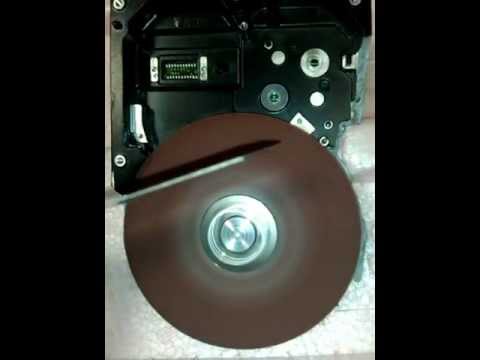

затачиваем
Собственно заключительная часть. Приклеиваем к магнитному диску несколькими каплями клея по окружности вырезанную шкурку, собираем на штифт моторчика, затягиваем болтиками. Подключаем к блоку питания пользуемся точильным станком для заточки инструментов, заготовок.
При заточке инструмента обязательно следует учитывать направление вращения диска и располагать лезвие инструмента в сторону вращения. В противном случае неизбежно задирание полотна шкурки, что может быть чревато травмами.
7.Экономическая и экологическая оценка.
На мой взгляд, разработанное мною изделие получилось вполне удачно. Если обратится к краткой формулировке задачи, то работа соответствует, т.е. для ее изготовления мне потребовалось немного времени, одно из самых главных достоинств- то, что на ее изготовление не потребовалось много денег. Определяя себестоимость своего набора, я суммировал затраты на стоимость наждачной бумаги:
200Х200мм-50 рублей, стоимость клея: 20гр-10 рублей
Старый жёсткий диск от компьютера. Блок питания
Итог: 60 рублей.
Все использованные материалы изготовлены из экологически чистого сырья. Изделие тоже является экологически безвредным, не приносящим опасных последствий здоровью человека. Технология изготовления при соблюдении техники безопасности и санитарно-гигиенических норм также является безопасной.
8. Реклама.
Всякому молодцу ремесло к лицу.
Голова научит, а руки сделают.
