Расчет шпоночных и шлицевых соединений.
На быстроходном валу:

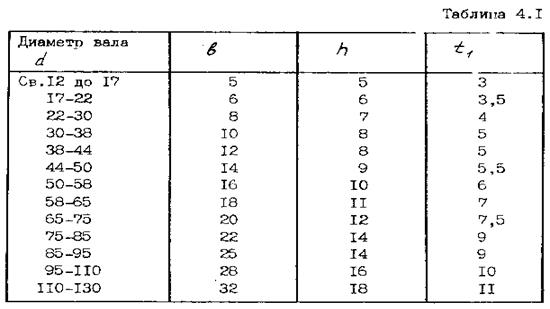

Профиль шпонки: b=8мм , h =7мм ,
=4мм,
=
-8 =20-8=12мм,
=30мм
Проверяем шпоночное соединение на смятие:
=
=
= 48,7 Н /
Н /
На промежуточном валу:
Профиль шпонки: b=12мм , h =8мм , =5мм, = -8 =36-8=28мм, =40мм
= =
= 54,38 Н / Н /
На тихоходном валу:
Профиль шпонки: b=14мм , h =9мм , =5,5мм, = -8 =48-8=40мм, =50мм
= =
= 55,4 Н / Н /
Расчет шлицевого соединения:
По ГОСТ 1139-80 : 8х42х48
=
=
=17,1 Н / Н /
Подбор муфты.

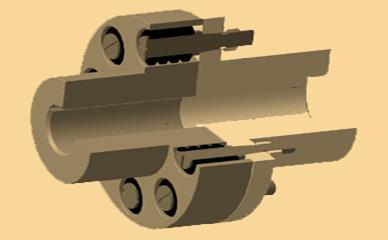

МУВП(Муфта упругая втулочно- пальцевая)
Муфты упругие втулочно-пальцевые обшемашиностроительного применения, предназначенные для соединения соосных валов при передаче крутящего момента от 6.3 до 16000 Н м и уменьшения динамических нагрузок.
Таблица подбора МУВП по номинальным параметрам электродвигателя КВт-об/мин
| 3000(об/м) | 1500(об/м) | 1000(об/м) | 750(об/м) | 600(об/м) | 500(об/м) | |
| 0,25кВТ | МУВП-6,3 | МУВП-6,3 | МУВП-6,3 | МУВП-6,3 | МУВП-6,3 | МУВП-6,3 |
| 0,37 кВТ | МУВП-6,3 | МУВП-6,3 | МУВП-6,3 | МУВП-6,3 | МУВП-6,3 | МУВП-16 |
| 0,55 кВТ | МУВП-6,3 | МУВП-6,3 | МУВП-6,3 | МУВП-16 | МУВП-16 | МУВП-16 |
| 0,75 кВТ | МУВП-6,3 | МУВП-6,3 | МУВП-16 | МУВП-16 | МУВП-16 | МУВП-16 |
| 1,1 кВТ | МУВП-6,3 | МУВП-16 | МУВП-16 | МУВП-16 | МУВП-31,5 | МУВП-31,5 |
| 1,5 кВТ | МУВП-6,3 | МУВП-16 | МУВП-16 | МУВП-31,5 | МУВП-31,5 | МУВП-31,5 |
| 2,2 кВТ | МУВП-16 | МУВП-16 | МУВП-31,5 | МУВП-31,5 | МУВП-63 | МУВП-63 |
| 3 кВТ | МУВП-16 | МУВП-31,5 | МУВП-31,5 | МУВП-63 | МУВП-63 | МУВП-63 |
| 4 кВТ | МУВП-16 | МУВП-31,5 | МУВП-63 | МУВП-63 | МУВП-63 | МУВП-125 |
Подбираем муфту(N=4 кВТ,n =1450 (об/м)) МУВП-31,5.
Расчет элементов корпуса.
Толщина стенки основания корпуса: δ=0,2
= 2,78мм
6мм
Толщина стенки крышки корпуса:
=0,9
=0,9
=12,5мм
Толщина ребра в сопряжении со стенкой:
= δ =6мм,
= =12,5мм
Литейный угол ребер:2 ̊
Диаметр бобышки:
+10=66,25мм
Расстояние между зубчатым колесом и стенкой корпуса:
=18мм
Расстояние между зубчатыми колесами вдоль оси вала:4мм
Расстояние от зубчатых колес до внутренней стенки корпуса вдоль оси вала:
4мм
Толщина подъемных крюков:15мм
Диаметр стяжных болтов:
10мм
Диаметр фундаментальных болтов:d=12мм
Диаметр винтов крепления крышки смотрового отверстия:
=8мм
Диаметр винтов крепления торцовых крышек подшипников:
8мм
Т олщина фланца основания(по разъему корпуса):
=1,5
=15мм
Т олщина фланца крышки:
=1,3
=15,6мм
Т олщина фундаментальных лап :
=1,5 =18мм
Ширина фланцев:
=3 =30мм
Ширина фундаментальных лап: :
=4 =48мм
Ширина бобышек:
= +4 =34мм
Расстояние от края расточки до оси стяжного болта: е=12мм
