1 Цель проекта:

Создать уютный уголок на пересечении оживленных улиц, одно из любимых мест жителей города- Сквер «Памяти деревни Устье».

Объект озеленения.

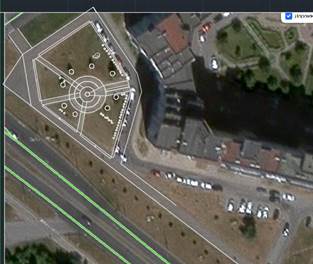

Рис.1. Сквер. Вид сверху

Ситуационный план

Рис.2. Расположение сквера в г.Сосновый Бор

Сквер расположен на пересечении улиц Ленинградской и проспекта Героев в г.Сосновый Бор.

Общая площадь сквера 1570 м2.

В сквере расположена стелла с основанием из валунов и гранитной плитки, высажены деревья: липа, лиственница, ель, клен, а также живые изгороди из спиреи японской. В центре сквера расположены садово-парковые скамьи в количестве 7 штук и осветительные фонари в количестве 2 штук.

Техническое задание на проектирование

Осуществить разработку чертежей и эскизов, необходимых для выполнения поставленной задачи, в составе:

1. Генеральный план

2. Посадочный чертеж

3. Посадочная ведомость

4. Сметный расчет

В сквере имеются зеленые насаждения в недостаточном количестве.

Наблюдается оживленный трафик на проезжей части, огибающей сквер. Сквер нуждается в защищенности и тишине. Для садовых скамеек следует предусмотреть затенение.

Разработать проект дополнительного озеленения сквера. Выдержать стиль и идею данного сквера.

Применить принципы устойчивости, антивандальности и малой уходности.

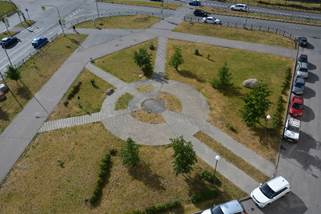

2 Фотофиксация участка проектирования

1	2
3	4
5	6
7	8

3 Концепция и дизайн озеленения

При формировании пространственных композиций зеленых насаждений были использованы следующие принципы:

1. Малоуходность растений

2. Неприхотливость растений

3. Всесезонная декоративность

4. Единое для всех композиций цветовое решение

5. Уместность и достаточность

6. Учет имеющегося на проектируемой территории стиля

Концепция

1. Идея сквера – образ деревни Устье, связанный напрямую с Финским заливом и рыбаками, что отражено в стелле, расположенной в центре объемно-пространственной композиции. Стоит подчеркнуть данную тематику растениями белого и голубого оттенков, как символ моря, морской пены и неба.

2. Берег Финского залива заполнен хвойной растительностью, морщинистой розой, бело-голубыми осоками и дерном. Этот момент стоит учесть при формировании защитной полосы растений для обеспечения скверу защищенности.

3. Также неотъемлемым элементом береговой линии Финского залива считаются камни, гранитные валуны, которые также можно включить в общую концепцию.

4. Скамьи, расположенные в сквере, нуждаются в затенении в летнее время. Для затенения предлагается высадить с плотной раскидистой кроной, которую можно формовать в виде зонтика или пирамиды, напоминающей крышу дома, например вяз шершавый или липу широколистную.

5. Для осеннего контраста предлагается высадить рябину Додонг, листва которой напоминает в осенний период оттенки камня стеллы. Рябина смотрится невероятно эффектно на фоне темной листвы хвойных деревьев.

6. Важным элементом будет ива Шверина, невероятно эффектное дерево, создает плотную кулису, шуршит тихо на ветру. Во время закатного солнца, ива пропускает лучи солнца и становится золотой. Тонкая листва и воздушное строение ветвей создают потрясающий эффект легкости и непринужденности, располагающей к отдыху.

Образы.

Рис.1. Ивы, как неотъемлемая часть водного пейзажа.

Рис.2. Пример цветника вокруг стеллы

. Рис.3 Сочетание гортензии и Котовника Фассена

Рис.4. Дерен белый Элегантиссима для изгороди.

Рис. 5. Пихта Фразера и лиственница Европейская для вершнего яруса защитной полосы сквера.

Рис.6. Рябина Додонг осенью.

4 Обмерный план объекта

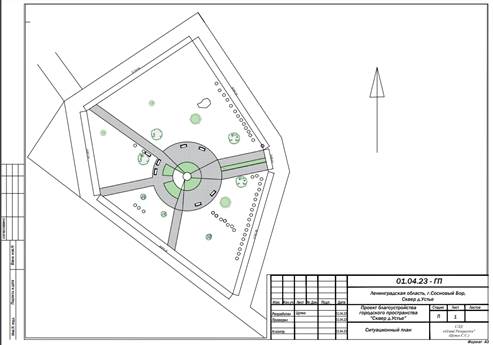

Рис.3. Опорный план

5 Ассортиментная ведомость

Растения подобраны с учетом освещенности места, засухоустойчивости, морозостойкости, малой уходности. Учтена сезонность цветения с тем, чтобы обеспечить декоративность сквера в течение всего года. Цветение обеспечивается с апреля по октябрь.

	Название русское	Название латинское	Кондиция	Кол	Фото	высота взрослого растения	период цветения
1	Пихта Фразера	Abies fraseri	150-200 см rb	5
2	Лиственница Европейская	Larix decidua	200-250 см rb	15
3	Рябина смешанная 'Додонг'	Sorbus commixta "Dodong"	150-200 см rb	3
4	Дерен белый Элегантиссима	Cornus alba 'Elegantissima'	c2	30		2 м
5	Гортензия древовидная White Dome	Hydrangea arborescens White Dome	c3	10		2 м
6	Котовник Фассена	NEPETA FAASSENII	с2	25		0,4-0,6 м
7	Перовския лебедолистная Блю Спайр	Perovskia atriplicifolia Blue Spire	с2	18		0,6-0,8 и
8	Колокольчик карпатский голубой	Campanula carpatica Jacq	c2	20		35-40 см	6-8 мес
9	Иберис	Iberis	c2	18		30-40 см	5-7 мес
10	Лен многолетний "Небесный"	Linum	c2	20		50 см	6-7 мес
11	Ясколка войлочная	Cerastium tomentosum	c2	20		40 см	6-8 мес
12	Астра кустарниковая Lady in Blue	Aster dumosus `Lady in Blue`	c2	20		40 см	8-10 мес
13	Тысячелистник Птармика	Achillea ptarmica	c2	20		60 см	6-8 мес
14	Роза морщинистая белая Уайт Гроотендорст	Rosa Rugosa Alba White Grootendors	30-50 C2	30		100-150см	6-9 мес
15	Примула мелкозубчатая Альба	Primula denticulata `Alba`	с2	20		10-15 см	4-5 мес
16	Полынь Людовика VALERIE FINNIS	ARTEMISIA LUDOVICIANA VALERIE FINNIS	с2	20		40-60 см	6-8 мес
17	Гвоздика травянка ALBUS	DIANTHUS DELTOIDES "ALBUS"	с2	40		20 см	6-7 мес
18	Астильба Арендса Brautschleier	Astilbe arendsii Brautschleie	с3	10		100 см	6-7 мес
19	Синеголовник альпийский Блю Стар	Eryngium planum Blue Star	с3	15		70 cv	7-8 мес
20	Ива Шверина	Salix schwerinii	rb	6		100-150 см

Имеющиеся кусты спиреи японской рассадить таким образом чтобы дополнить в изгородь на место выпавших.

6 Посадочный чертеж

Посадочный чертеж выполнен на сетке с шагом 3000 мм. На сносках указаны номера растений согласно ассортиментной ведомости в верхней части сноски и количество данного растения – в нижней.

Миксбордеры составлены из многолетних растений ,представленных в ассортиментной ведомости. Количество растений рассчитано по норме посадки на 1м2.

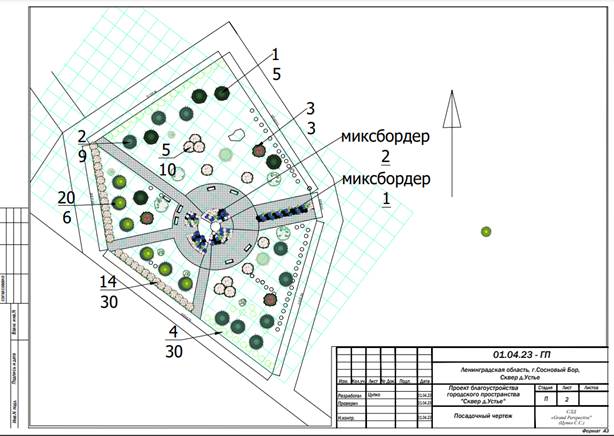

Рис. Посадочный чертеж.

Площадь Миксбордер 1 – 11 м2

Площадь Миксбордер 2 (все части по кругу вокруг стеллы) -34,6 м2

7 Расчет потребности в грунте

Перед посадкой растений грунт в местах посадки необходимо заменить.

8 Сводная ведомость озеленения

9 Сметный расчет

9.1. Стоимость посадочного материала

9.2. Прочие материалы

9.3. Стоимость работ

9.4. Сводный сметный расчет
