Как работает пьезоэлектрическая зажигалка?
Приложение к билету № 1
Текст с описанием различных физических явлений или процессов
«Ледяная магия»
Между внешним давлением и точкой замерзания (плавления) воды наблюдается интересная зависимость. С повышением давления до 2200 атм она падает: с увеличением давления на каждую атмосферу температура плавления понижается на 0,0075 °С. При дальнейшем увеличении давления точка замерзания воды начинает расти: при давлении 3530 атм вода замерзает при –17 °С, при 6380 атм – при 0 °С а при 20 670 атм – при 76 °С. В последнем случае будет наблюдаться горячий лёд.
При давлении 1 атм объём воды при замерзании резко возрастает примерно на 11%. В замкнутом пространстве такой процесс приводит к возникновению громадного избыточного давления. Вода, замерзая, разрывает горные породы, дробит многотонные глыбы.
В 1872 г. англичанин Боттомли впервые экспериментально обнаружил явление режеляции льда. Проволоку с подвешенным на ней грузом помещают на кусок льда. Проволока постепенно разрезает лёд, имеющий температуру 0 °С, однако после прохождения проволоки разрез затягивается льдом, и в результате кусок льда остаётся целым.
Долгое время думали, что лёд под лезвиями коньков тает потому, что испытывает сильное давление, температура плавления льда понижается – и лёд плавится. Однако расчёты показывают, что человек массой 60 кг, стоя на коньках, оказывает на лёд давление примерно 15 атм. Это означает, что под коньками температура плавления льда уменьшается только на 0,11 °С. Такого повышения температуры явно недостаточно для того, чтобы лёд стал плавиться под давлением коньков при катании, например, при –10 °С.
Вопросы и задания
1. Как зависит температура плавления льда от внешнего давления?
2. Приведите два примера, которые иллюстрируют возникновение избыточного давления при замерзании воды.
3. Попробуйте объяснить своими словами, что может означать термин «режеляция».
4. При протекании какого процесса может выделяться теплота, которая идёт на плавление льда при катании на коньках? (Ответ. В 1936 г. Бауден и Хьюз доказали, что в случае катания на коньках или лыжах решающее значение имеет плавление льда под действием теплоты, выделяющейся при трении.)
Качественная задача
Между горизонтальными пластинами заряженного конденсатора, напряженность которого 49 H/м, находится в равновесии пылинка, имеющая заряд 2*10-8кл. Какова его масса?
Приложение к билету № 2
Текст с описанием различных физических явлений или процессов
«Приливы и отливы»
Солнце действует почти одинаковым образом на всё находящееся на Земле и внутри неё. Сила, с которой Солнце притягивает, например, москвича в полдень, когда он ближе всего к Солнцу, почти не отличается от силы, действующей на него в полночь! Ведь расстояние от Земли до Солнца в десять тысяч раз больше земного диаметра, и увеличение расстояния на одну десятитысячную при повороте Земли вокруг своей оси на пол-оборота практически не меняет силы притяжения. Поэтому Солнце сообщает почти одинаковые ускорения всем частям земного шара и всем телам на его поверхности.
Почти, но всё же не совсем одинаковые. Из-за этой-то небольшой разницы возникают приливы и отливы в океане. На обращённом к Солнцу участке земной поверхности сила притяжения несколько больше, чем это необходимо для движения этого участка по эллиптической орбите, а на противоположной стороне Земли – несколько меньше. В результате, согласно законам механики Ньютона, вода в океане немного выпячивается в направлении, обращённом к Солнцу, а на противоположной стороне отступает от поверхности Земли. Возникают, как говорят, приливообразующие силы, растягивающие земной шар и придающие, грубо говоря, поверхности океанов форму эллипсоида.
Чем меньше расстояния между взаимодействующими телами, тем больше приливообразующие силы. Вот почему на форму Мирового океана большее влияние оказывает Луна, чем Солнце. Мы говорили о Солнце просто потому, что Земля вращается вокруг него, и здесь легче понять причину деформации поверхности океанов. Если бы не было сцепления между частями земного шара, то приливообразующие силы разорвали бы его.
Приливная волна тормозит вращение Земли. Правда, этот эффект мал, за 100 лет сутки увеличиваются на тысячную долю секунды. Но, действуя миллиарды лет, силы торможения приведут к тому, что Земля будет повёрнута к Луне одной стороной и дневные сутки станут равными лунному месяцу. С Луной это уже произошло. Луна заторможена настолько, что повернута к Земле всё время одной стороной.
Вопросы
1. Когда на человека действует большая сила притяжения со стороны Солнца: в полдень или в полночь? Почему?
2. Попробуйте объяснить своими словами, как возникают приливообразующие силы. Почему они оказывают тормозящее действие на вращение Земли?
3. Почему Луна при возникновении приливов оказывает гораздо большее воздействие, чем Солнце?
4. Период обращения Луны вокруг Земли равен 27 сут. 7 ч 43 мин. Чему примерно равен лунный день?
Качественная задача
Задача на применение закона сохранения массового числа и электрического заряда. Определите, какая частица участвует в осуществлении ядерной реакции
Приложение к билету № 3
Текст с описанием различных физических явлений или процессов
«Ау, вы меня слышите?»
В 1938 г. американские исследователи Г.Пирс и Д.Гриффин, применив специальную аппаратуру, установили, что великолепная ориентировка летучих мышей в пространстве связана с их способностью воспринимать эхо. Оказалось, что во время полёта мышь излучает короткие ультразвуковые сигналы на частоте около 8 • 104 Гц, а затем воспринимает эхо-сигналы, которые приходят к ней от ближайших препятствий и от пролетающих вблизи насекомых. Гриффин назвал способ ориентировки летучих мышей по ультразвуковому эху эхолокацией.
Ультразвуковые сигналы, посылаемые летучей мышью в полёте, имеют характер очень коротких импульсов – своеобразных щелчков. Длительность каждого такого щелчка (1...5) • 10–3 с, ежесекундно мышь производит около десяти таких щелчков.
Американские учёные обнаружили, что тигры используют для коммуникации друг с другом не только рёв, рычание и мурлыкание, но также и инфразвук. Они проанализировали частотные спектры рычания представителей трёх подвидов тигра – уссурийского, бенгальского и суматранского – и обнаружили в каждом из них мощную низкочастотную компоненту. По мнению учёных, инфразвук позволяет животным поддерживать связь на расстоянии до 8 км, поскольку распространение инфразвуковых сигналов менее чувствительно к помехам, вызванным рельефом местности.
Вопросы
1. В чём отличие ультразвука и инфразвука от звуковых волн, воспринимаемых человеком?
2. Почему Г.Пирс и Д.Гриффин назвали способ ориентировки летучих мышей эхолокацией? Где ещё используется подобный принцип обнаружения объекта?
3. Объясните своими словами, как вы понимаете словосочетание «частотные спектры».
4. Почему инфразвук в отличие от обычного звука позволяет тиграм общаться на столь далёких расстояниях? Какие известные вам свойства волн проявляются в данном случае?
Качественная задача
Определите, с какой силой атмосферный воздух давит на поверхность стола размерами 120х50 см2. Нормальное атмосферное давление 760 мм рт. ст.
Приложение к билету № 4
Текст с описанием наблюдения или опыта
«Открытие животного электричества»
Днём рождения науки электробиологии по праву считается 26 сентября 1786 г. В этом году итальянский врач и учёный Луиджи Гальвани начинает новую серию опытов, решив изучить действие на мышцы лягушки «спокойного» атмосферного электричества. Поняв, что лапка лягушки является в некотором смысле чувствительным электродом, он решил попробовать обнаружить с её помощью атмосферное электричество. Повесив препарат на решётке своего балкона, Гальвани долго ждал результатов, но лапка не сокращалась ни при какой погоде.
И вот 26 сентября лапка наконец сократилась. Но это произошло не тогда, когда изменилась погода, а при совершенно других обстоятельствах: лапка лягушки была подвешена к железной решётке балкона на медном крючке и свисающим концом случайно коснулась решётки.
Гальвани проверяет: оказывается всякий раз, как образуется цепь «железо–медь–лапка», тут же происходит сокращение мышц независимо от погоды. Учёный переносит опыты в помещение, использует разные пары металлов и регулярно наблюдает сокращение мышц лапки лягушки. Таким образом, был открыт источник тока, который впоследствии был назван гальваническим элементом.
Как же можно было объяснить эти наблюдения? Во времена Гальвани учёные считали, что электричество не может возникать в металлах, они могут играть только роль проводников. Отсюда Гальвани заключает, источником электричества в этих опытах являются сами ткани лягушки, а металлы только замыкают цепь.
Вопросы
1. Какую гипотезу пытался проверить Л.Гальвани, начиная в 1786 г. новую серию опытов с лапкой лягушки?
2. Какой вывод сделал Л.Гальвани на основании своих опытов? В чём состояла ошибочность его вывода?
3. Из каких основных частей должен состоять гальванический элемент?
4. Если бы вы проводили опыты, аналогичные опытам Л.Гальвани, то какие бы дополнительные исследования (кроме проверки разных пар металлов) осуществили?
3. Текст с описанием технических устройств
Качественная задача
Как изменится частота свободных колебаний в контуре при уменьшении индуктивности катушки в четыре раза?
Приложение к билету № 5
Текст с описанием наблюдения или опыта
«Трубы-хамелеоны»
| Для трубопроводов, которые находятся в помещениях, большое значение имеет их внешний вид. Для красоты их красят, никелируют. Но можно применить необычное покрытие, изобретение которого подсказано бабочками. Чешуйки тропических бабочек семейства ураний представляют собой многослойную структуру. Семь хитиновых пластинок разделены между собой воздушными промежутками. В результате многократного отражения и интерференции отражённые лучи приобретают более насыщенный цвет, а поверхность – блеск полированного металла. При деформации чешуйки толщина воздушного зазора изменяется, что вызывает и изменение окраски чешуйки. Чешуйка крыла урании состоит из хитиновых пластинок, между которыми имеются прослойки воздуха (а). Отражённый луч представляет собой результат интерференции лучей, отражённых от передней и задней поверхностей пластинки. Разность хода (АВС) двух частей световой волны определяется толщиной пластинки и углом падения лучей (б). Современные технологии позволяют получать тонкие плёнки толщиной до 0,5 мкм. На внешние стенки труб наносят покрытия из слоёв плёнки толщиной около 5 мкм, склеенных между собой. Но клей наносят не сплошь, а тонкими полосками, и получается структура, аналогичная чешуйкам бабочек ураний. Такое покрытие будет менять цвет при изменении температуры: у горячей трубы возрастает давление изнутри на слои покрытия, и толщина воздушных зазоров уменьшается. По оттенкам цвета можно безошибочно определить, течёт ли по трубе вода и какая она – горячая или холодная. Кроме того, подобное покрытие также служит хорошим теплоизолятором и уменьшает потери тепла. |
|
Вопросы и задания
1. Что представляет собой явление интерференции света? Рассмотрите первый рисунок и поясните, какие лучи интерферируют в чешуйке бабочки.
2. Почему для нанесения описанного в тексте покрытия на трубы нельзя использовать плёнки толщиной, например, 1 мм?
3. Предположим, что чешуйка бабочки семейства ураний в данном пучке света имела зелёный цвет. Как изменится цвет пластинки при уменьшении воздушной полости между хитиновыми пластинками, например, при увеличении внешнего давления?
4. При нагревании металлические трубы расширяются быстрее, чем материал плёнок в покрытии. В какую сторону при увеличении температуры протекающей по трубе воды сместится окраска трубы – в синюю или красную? Почему?
Качественная задача
Какое количество теплоты нужно передать идеальному газу в цилиндре под поршнем для того, чтобы внутренняя энергия газа увеличилась на 100 Дж и при этом газ совершил работу 200 Дж?
Приложение к билету № 6
Текст, содержащий информацию о физических факторах загрязнения окружающей среды или об их воздействии на живые организмы и человека
«Магнитобезопасность»
Электромагнитные поля окружают нас буквально всюду: дома, в поезде метро, в салоне троллейбуса или трамвая. Тронулся за стеной лифт, загудел компрессор холодильника, щёлкнуло реле обогревателя – всё это означает, что возникло электромагнитное поле. А его магнитная составляющая, как стало известно, хорошо проникает через любые преграды, в том числе и внутрь нашего тела.

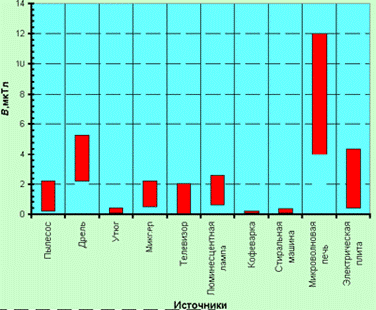

Практически в каждой квартире имеются сегодня электробытовые приборы: телевизоры, холодильники, электроутюги, стиральные машины и т.п. Все они в работающем состоянии окружены соответствующим магнитным полем (см. диаграмму 1). При работе с бытовыми приборами главное значение имеет не столько величина магнитного поля прибора, сколько расстояние до него (пропорционально квадрату этого расстояния падает интенсивность магнитного поля), а также время работы с ним.
Средние уровни магнитного поля промышленной частоты бытовых электроприборов на расстоянии 0,3 м. Человеческий организм всегда реагирует на электромагнитное поле. Однако, чтобы эта реакция переросла в патологию и привела к заболеванию, необходимо совпадение ряда условий, в том числе достаточно высокий уровень поля и продолжительность облучения.
Статистические исследования, проведённые в Швеции, США, Канаде, Франции, Дании и Финляндии, показали, что увеличение индукции магнитного поля от 0,1 мкТл до 4 мкТл в несколько раз повышает риск развития лейкемии у детей, а там, где индукция составляет 0,3 мкТл и выше, онкологические заболевания встречаются в два раза чаще. Поэтому сегодня принято считать, что магнитное поле промышленной частоты может быть опасным для здоровья человека, если происходит продолжительное облучение (регулярно, не менее 8 ч/сут. в течение нескольких лет) с уровнем выше 0,2 мкТл.
Вопросы и задания
1. Почему электробытовые приборы в работающем состоянии окружены магнитными полями?
2. Как вы понимаете используемое в тексте словосочетание «магнитное поле промышленной частоты»?
3. Какие из представленных на диаграмме бытовых приборов могут создавать опасные для человека магнитные поля? Почему в подписи к этой диаграмме указано расстояние 0,3 м?
4. Почему для определения безопасного уровня магнитного поля использовались именно статистические исследования?
Качественная задача
Задача на определение индукции магнитного поля (по закону Ампера или по формуле для расчета силы Лоренца).
На прямолинейный участок проводника с током длиной 2 см между полюсами постоянного магнита действует сила 10-3 Н при силе тока в проводнике 5 А. Определите магнитную индукцию, если вектор индукции перпендикулярен проводнику.
Приложение к билету № 7
Текст по разделу «Электродинамика», содержащий информацию об использовании различных электрических устройств. Задания на определение условий безопасного использования электрических устройств
Как работает пьезоэлектрическая зажигалка?
Зажигалки, действие которых основано на явлении пьезоэлектрического эффекта, широко распространены. Пьезоэффект заключается в появлении разности потенциалов между гранями некоторых твердых кристаллических тел при их сжатии или растяжении. Количество электричества, возникающего при деформации пьезоэлектрика, пропорционально силе, вызывающей деформацию.
Основной частью пьезоэлектрической зажигалки является пьезоэлемент в виде цилиндра из пьезокерамики с металлическими электродами на основаниях. При помощи механического устройства производится кратковременный удар по пьезоэлементу. При деформации пьезоэлемента на двух его сторонах, расположенных перпендикулярно направлению вектора деформирующей силы, появляются разноименные электрические заряды. Разность потенциалов между этими сторонами может достигать нескольких тысяч вольт. По изолированным проводам разность потенциалов подводится к двум электродам, расположенным в наконечнике зажигалки на расстоянии 3— 4 мм друг от друга. Возникающий между электродами искровой разряд поджигает смесь газа и воздуха.
Несмотря на очень большие напряжения (~10 кВ) опыты с пьезозажигалкой совершенно безопасны, так как это напряжение возникает на обкладках конденсатора очень малой электроемкости. Поэтому при напряжении 10 кВ даже при коротком замыкании сила тока оказывается ничтожно малой и безопасной для здоровья человека, как при электростатических разрядах при снимании шерстяной или синтетической одежды в сухую погоду.
Вопросы и задания
1. Каким образом возникает разность потенциалов на двух сторонах пьезоэлемента?
2. Можно ли измерить обычным вольтметром напряжение, генерируемое пьезоэлементом?
3. Почему напряжение в десятки киловольт от пьезозажигалки не опасно, а напряжение 220В в электрической розетке смертельно опасно?
4. Какие другие применения пьезоэффекта вам известны?
Качественная задача
Задача на применение уравнения Эйнштейна для фотоэффекта.
Найдите максимальную скорость электронов, освобожденных при фотоэффекте светом с длиной волны 4*10-7м с поверхности материала с работой выхода 1,9 эВ.
Приложение к билету № 8
