Пояснения к выполнению курсовой работы

При выполнении курсовой работы необходимо учитывать следующее. Заданному варианту курсовой работы соответствуют схема и нагрузка электрической системы (приложение 2, табл. П1). Перед выполнением разделов курсовой работы нужно уточнить выбранное оборудование, параметры генераторов и трансформаторов, двигателей нагрузки по данным таблиц, помещенных в приложении 2 (табл. П2). При необходимости можно изменить число блоков генератор–транс-форматор, заданное на схеме. Выбранное номинальное напряжение трансформаторов должно согласовываться с заданным номинальным напряжением линий и с номинальным напряжением генераторов.

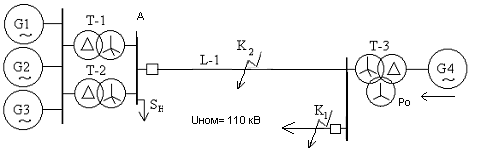

Схема 10

L-2

L-1

Номер вари-анта	L1 (км)	L2 (км)	L3 (км)	L4 (км)	X₀/X₁	S_нагр (МВА)	Cos j (нагр.)	U_ном (кВ) (нагр.)
10	20	20			3	190	0,85	110

Примечание. Удельное сопротивление ВЛ для токов прямой последовательности Х_уд_L = 0,4 Ом/км для всех вариантов.

1. Составление схемы замещения для расчетов токов короткого замыкания. Определение параметров схемы

1.1 Выбор генератора.

Условие выбора генератора :

где

тогда

отсюда

Так как генераторов четыре, то

По заданной мощности выбран генератор:

Тип генератора	Параметры
Тип генератора	S_н, МВА	P_н, МВТ	cosj	U_н, КВ			X_d	X_q	X₂	GD², т×м²	T_d₀, с	n, об/мин
СВ850/190-40	100	90	0.9	13.8	0.2	0.37	0.97	0.68	0.26	16000	7.8	150

1.2 Выбор трансформаторов.

Условие выбора трансформатора:

Для трансформатора T-1, Т-2:

По этому условию выбран трансформатор ТДЦ-200000/110

S_ном=200 МВА

U_вн=121 кВ

U_нн=13,8 кВ

U_кВ-Н(%)=10,5 %

Для трехобмоточного трансформатора T-3

Трехобмоточного трансформатора с заданными параметрами найти не удалось, он заменен на двухобмоточный трансформатор

По этому условию выбран трансформатор ТДЦ-125000/110

S_ном=125 МВА

U_вн=121 кВ

U_нн=13,8 кВ

U_кВ-Н(%)=11 %

Составляю схему замещения:

1.3 Приближенное приведение в относительных единицах.

Произвольно принимаю S_б=190 МВА, U_б=110 кВ

Сверхпереходное индуктивное сопротивление генератора:

Сверхпереходная ЭДС генератора:

Где

Индуктивное сопротивление схемы замещения трансформатора

T-1, T-2:

Сопротивления схемы замещения линий:

Индуктивное сопротивление схем замещения трансформаторов

T-2 Т-3:

2. Эквивалентирование схемы замещения

Эквивалентные параметры схемы замещения генератора:

После этапа преобразования схема примет вид:

После упрощения схема приняла вид:

3.Составление схем прямой, обратной, нулевой последовательностей.

3.1Составление схемы прямой последовательности.

Схему прямой последовательности составляют так же, как для расчета тока трехфазного КЗ. Нагрузки замещают сопротивлениями 0,35 и ЭДС, равными 0,85 в относительных номинальных единицах. Напряжение в точке КЗ в этом случае не ноль, как при трехфазном КЗ, а – напряжение прямой последовательности.

3.2Составление схемы обратной последовательности.

Схема обратной последовательности отличается от схемы прямой сопротивлениями генераторов ( ), а также отсутствием ЭДС (ЭДС закорочены, равны нулю). Нагрузки замещают сопротивлениями 0,35 в относительных номинальных единицах. В точке КЗ приложено напряжение обратной последовательности

Произведем эквивалентирование схемы

После этапа преобразования схема примет вид:

После упрощения схема приняла вид:

3.3Составление схемы нулевой последовательности.

Схема нулевой последовательности существенно отличается от схемы прямой. Ее структура определяется способом соединения обмоток трансформаторов и режимом заземления их нейтралей, в этой схеме нет ЭДС. В точке КЗ приложено напряжение нулевой последовательности .
