Клапанное газораспределение применяется в четырехтактных дизелях всех типов и в качестве привода выпускных клапанов в двухтактных дизелях при клапанно-щелевой схеме газообмена (рис. 24).
Привод верхних клапанов может осуществляться непосредственно от распределительного вала или через промежуточные детали в виде толкателей, штанг, коромысел, рычагов, траверс. Расположение распределительного вала при этом может быть как верхним над крышкой блока цилиндров (рис. 24.а – г), так и нижним – вдоль блока цилиндров (рис. 24.д). Верхние клапаны дают возможность получить компактную камеру сгорания цилиндрической, конической или сферической формы, благоприятной для смесеобразования и сгорания топлива. Верхнее расположение клапанов типично для различного рода дизельных двигателей. При нижнем расположении клапанов (рис. 24.е) упрощается устройство головки цилиндров и механизма привода клапанов, уменьшается число деталей механизма газораспределения и высота самого двигателя. При этом клапаны могут располагаться как с одной, так и с обеих сторон блока цилиндров.
|

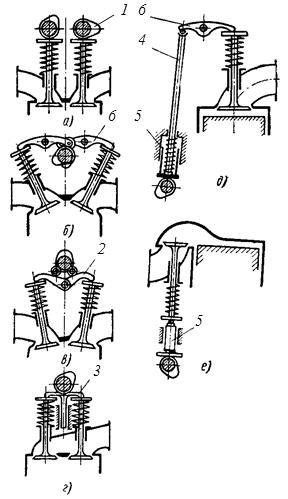

а, б, в, г – верхние клапаны с приводом от верхних распределительных валов; д – верхние клапаны с приводом от нижнего распределительного вала; е – нижний клапан;
1 – кулачковый вал; 2 – рычаг; 3 – траверса; 4 – штанга; 5 – толкатель; 6 – коромысло.
Рис. 24. Схемы механизмов клапанного газораспределения |
Золотниковое (безклапанное) газораспределение осуществляется поступательно движущимися или вращающимися золотниками, а также золотниками, совершающими одновременно поступательное и угловое перемещения. При золотниковом газораспределении можно обеспечить большие проходные сечения для газов и бесшумную работу двигателя. В двухтактных дизелях в роли золотниковой пары выступает сам поршень и окна во втулках цилиндра.
К продувочным и наддувочным устройствам для зарядки цилиндров двигателя относятся: продувочные насосы (в двухтактных дизелях), наддувочные агрегаты, детали приводов, ресиверы продувочного и наддувочного воздуха, охладители воздуха, воздушные фильтры.
1.5. ТОПЛИВА И МАСЛА, ПРИМЕНЯЕМЫЕ В СУДОВЫХ
ДИЗЕЛЬНЫХ УСТАНОВКАХ
Основным видом топлива, применяемого для работы судовых дизелей, является жидкое топливо. Топлива, применяемые в судовых дизельных установках, должны отвечать следующим требованиям: они должны иметь высокую теплоту сгорания, низкую стоимость, высокую температуру вспышки и способность к самовоспламенению, обеспечивать высокую экономичность двигателя на всех эксплуатационных режимах и легкий и надежный его запуск, полностью сгорать, исключая возможность образования нагаров и отложений на деталях камеры сгорания и интенсивный износ деталей цилиндро-поршневой группы.
В судовых ДЭУ используются следующие группы топлив: дистиллятные (дизельные и газотурбинные), моторные и мазуты.
