Тема Особенности систем производственного водоснабжения
План
1. Особенности систем производственного водоснабжения
2.Системы водоснабжения на предприятиях
3. Схемы водоснабжения на промпредприятиях
1. Особенности систем производственного водоснабжения
Указанные выше требования производственных потребителей к обеспечению их водой (объемы водопотребления, требования к качеству воды и высокие требования к надежности) обусловливают особый подход к выбору источника и системы водоснабжения. Большая стоимость систем водоснабжения крупных промышленных предприятий вызывает необходимость весьма глубокого технико-экономического анализа возможных вариантов решения этой проблемы для выбора оптимального варианта.
Для некоторых крупных производственных объектов требуются -столь большие расходы воды, что часто местных водных источников оказывается недостаточно. Между тем место расположения многих промышленных предприятий в значительной степени диктуется наличием источников сырья, месторождений полезных ископаемых, местного топлива и т. д. В подобных условиях приходится обращаться к использованию удаленных источников воды, достаточно мощных для удовлетворения потребностей предприятия. Транспортирование больших количеств воды на большие расстояния требует затрат весьма значительных средств на строительство и эксплуатацию соответствующих сооружений. Иногда возникает вопрос о том, где же выгоднее (экономичнее) располагать предприятие — ближе к источникам сырья (топлива) или ближе к источникам воды. В отношении ряда отраслей промышленности (горнорудной, металлургической и т. п.) вопрос решается в пользу расположения предприятия вблизи источников сырья. Однако в некоторых случаях, например при выборе места расположения тепловых электростанций, может оказаться экономически целесообразнее располагать их ближе к источникам воды, чем к источникам топлива. Сокращение дальности транспортирования воды к объекту всегда повышает, кроме того, надежность системы водоснабжения. Таким образом, самый выбор места расположения промышленного предприятия может зависеть от возможности его водообеспечения.
При выборе места расположения промышленного предприятия необходимо также учитывать возможное влияние его на местные природные водоемы. Сточные воды промышленных предприятий часто бывают сильно загрязнены, а иногда и токсичны. Надлежащая очистка больших количеств сточных вод связана с весьма большими затратами. Сброс же сточных вод без достаточной очистки вызывает недопустимое загрязнение водоемов. Как уже было сказано, принятый в СССР закон об охране вод устанавливает очень строгие правила по предупреждению за-грязнения природных водоемов сточными водами.
Как локальная недостаточность водных ресурсов, так и необходимость резкого уменьшения стоков обусловливают широкое применение в производстве оборотного водоснабжения и повторного использования воды. Сокращение расходов «свежей» воды приобретает не только экономическое, но и гигиеническое значение. Рационализация использования природной воды в производстве может в ряде случаев привести к созданию полностью замкнутых циклов водооборота, при которых практически требуются минимальные отборы свежей воды из источника.
В реальных условиях при наличии различных требований к качеству используемой воды и различного качества стоков, зависящих от состава цехов промышленного предприятия, системы оборотного водоснабжения модифицируются и усложняются.
Таким образом, на одной промышленной площадке могут быть сооружены отдельные системы для подачи воды различного качества, разных температур и разных давлений.
2.Системы водоснабжения на предприятиях
Схемы СПВ
Системы водоснабжения устраивают по определенным схемам, которые представляют собой совокупность сооружений водопровода и последовательность расположения их на местности.
Проектирование любого водопровода начинается с вычерчивания его схемы в плане и определения состава сооружения.
Обычно в начальной стадии проектирования составляют две (или более) возможные схемы водоснабжения, которые являются вариантами проекта будущего водопровода. Затем проводится технико-экономический расчет – сравнение вариантов, выбирают наивыгоднейший.
По выбранной схеме окончательно проектируют и рассчитывают все устройства СПВ.
Существуют 3 основные схемы СПВ: прямоточная схема, прямоточная с повторным использованием воды и оборотная. Существуют также комбинированные схемы водоснабжения. Название систем водоснабжения в инженерной практике повторяет название соответствующей схемы.
Ту или иную схему СПВ реализуют в зависимости:
1. от мощности источника и его характеристики (поверхностные или подземные воды, качества воды в нем и т.д.);
2. удаленности источника воды от промплощадки;
3. требований, предъявляемым предприятием к качеству воды;
4. характера загрязнения воды после ее использования;
5. климатических условий местности.
Рассмотрим первые две схемы – прямоточную схему СПВ и схему СПВ с повторным использованием воды.
Прямоточная схема СПВ
При работе прямоточной системы (рисунок 1.1) из источника водоснабжения забирается все необходимое потребителям количество воды. Поэтому, производительность водозаборных устройств, очистных сооружений и насосов первого подъема приходится выбирать из условий покрытия полной потребности предприятия в воде за сутки максимального водопотребления. Это увеличивает размеры и мощности этих элементов, а следовательно, удорожает их. Возрастает и потребление электроэнергии. Кроме того, требуется выбрать источник с достаточным дебитом воды. Недостатком прямоточной системы является и то, что отработавшая вода сбрасывается в природные водоемы, дебит которых должен позволять поглотить эти сбросы без нарушения экологического равновесия.
Прямоточная схема применяется для хозяйственно-питьевого и противопожарного водоснабжения, т.к. повторное использование воды этими потребителями исключается! Данная схема водоснабжения реализуется в пищевой и фармацевтической промышленностях как технологические.
Схема СПВ с повторным использованием воды
Если среди потребителей технической воды имеется потребитель с большим расходом, сбросная вода от которого по количеству и всем параметрам может удовлетворять остальных потребителей, то в этих случаях применяют систему повторного использования воды(рисунок 1.2). Эта система работает по прямоточному режиму, но из источника забирается только то количество воды, которое необходимо потребителю с большим расходом, а остальные используют его сбросную воду.
Данная система позволяет сократить количество забираемой природной воды и сбрасываемых стоков, снизить производительность и удешевить всю систему водоснабжения.
Различают следующие схемы производственных водопроводов:
|
|

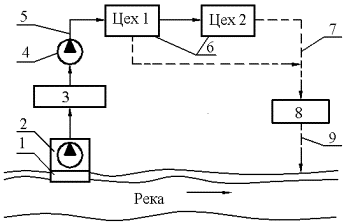

| 1 – речной водозабор; 2 – насосная станция 1-го подъема; 3 – станция водоочистки; 4 – насосная станция 2-го подъема; 5 – подающий трубопровод; 6 – промпредприятие; | 7 – трубопровод отработанной воды; 8 – станция очистки сточных вод; 9 – сброс воды в реку; 10 – водоохлаждающее устройство; 11 – сборная камера; 12 – насосная станция оборотной воды. |
| Рисунок 1.1 – Прямоточная схема СПВ | Рисунок 1.2 – Схема СПВ с повторным использованием воды |
Оборотная схема СПВ
Оборотные системы открывают большие возможности в удешевлении системы водоснабжения, сокращении потребления свежей воды и сбросов загрязненных стоков.
Для создания оборотной СПВ используется то обстоятельство, что 70…85% технической воды в технологических аппаратах только нагреваются и после охлаждения могут использоваться повторно. В данных системах можно использовать и ту часть технической воды, которая загрязняется сравнительно легко удаляемыми примесями. После очистки вода ("15%) повторно используется.

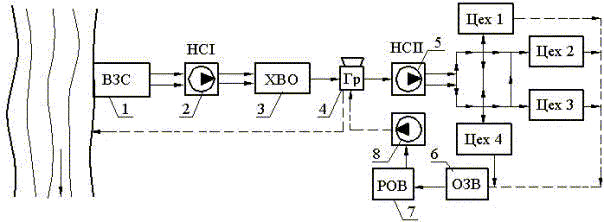

В системе оборотного водоснабжения (рисунок 1.3) насосы НС2 подают воду через водопроводную сеть потребителям. Нагревшаяся и загрязнившаяся у потребителей вода по системе трубопроводов направляется на станцию очистки загрязненных вод (ОЗВ). Прошедшая очистку, но еще теплая вода собирается в резервуаре (РОВ), а из него насосами станции оборотной воды (НОВ) подается на охлаждающие устройства (Гр). Охлажденная в нем вода опять подается потребителям насосами НС2.
1 – водозаборное сооружение;
2 – насосная станция 1-го подъема;
3 – станция очистки природной воды;
4 – охлаждающая установка;
5 – насосная станция 2 подъема;
6 – станция очистки загрязненных вод;
7 – резервуар очищенной воды;
8 – насосная станция оборотной воды.
Рисунок 1.3 – Оборотная схема СПВ
При работе оборотной системы часть воды теряется: с уносом, испарением и продувкой из охлаждающих устройств; с утечками через неплотности и за счет сброса в канализацию воды загрязняющейся у потребителя примесями, не разрешающими ее повторное использование. Для компенсации этих потерь из природного источника забирается соответствующее количество воды и насосами НС1 направляется на станцию ХВО. Очищенная вода сливается в бассейн охлаждающих устройств. Для поддержания солевого баланса из бассейна ведется непрерывная продувка части воды в канализацию.
Оборотные системы сооружаются как по техническим условиям, экологическим требованиям и экономическим соображениям.
По техническим условиям применения данной системы может оказаться просто необходимо потому, что дебет имеющегося природного водоисточника недостаточен для осуществления прямоточного водоснабжения.
Необходимость оборотных систем обуславливается и экологическими требованиями. Применение оборотных систем позволяет снизить количество сбросов загрязненной воды в водоемы. Наиболее ценны с экологической точки зрения оборотные системы без сброса продувки – бессточные системы. В бессточных (замкнутых) системах водоснабжения на предприятиях вместо свежей воды используется доочищенная до норм качества технической воды смесь промышленных и бытовых сточных вод, предварительно прошедшая биологическую очистку. Биологически очищенные сточные воды, используемые в техническом водоснабжении, должны отвечать техническим, экономическим и санитарно-гигиеническим требованиям. Но и при соблюдении соответствующих норм такая вода не может использоваться в пищевой, мясомолочной и фармацевтической промышленностях.
Из экономических соображений использование оборотных систем водоснабжения позволяет снизить затраты на сооружение водозаборных устройств, насосных станций первого подъема, водоводов, очистных сооружений природной воды и канализационных линий.
3. Схемы водоснабжения
