Ременная передача — фрикционная передача (нагрузка передается силами трения) с помощью гибкой связи (упругого ремня).

Ременная передача применяется для соединения валов, располо­женных на значительном расстоянии друг от друга (рис. 9.1).

Классификация ременных передач

В зависимости от формы поперечного сечения ремня передачи делятся на

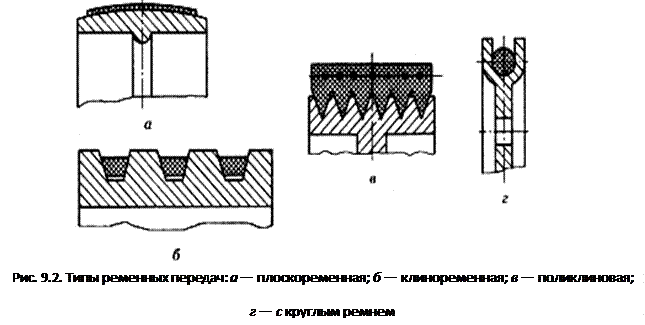

• плоскоременные (рис. 9.2, а),
• клиноременные (рис. 9.2, б),
• поликлиновые (рис. 9.2, в) и
• с круглым ремнем (рис. 9.2, г).

По расположению валов в пространстве различают

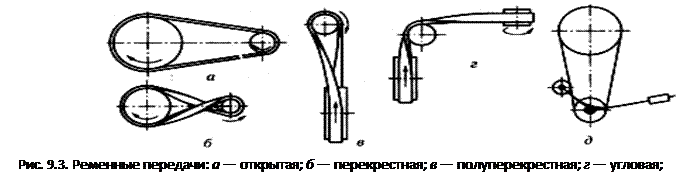

• передачи с параллельными валами: открытые (рис. 9.3, а), пере­крестные (рис. 9.3, б);

• передачи со скрещивающимися валами — полуперекрестные (рис. 9.3, в);

• передачи с пересекающимися осями валов — угловые (рис. 9.3, г).

Клиноременную передачу в основном применяют как открытую (см. рис. 9.3, а).

Предварительное натяжение ремня необходимо для нормальной работы передачи. Натяжение ремня может создаться за счет перемещения одно­го из шкивов, за счет натяжных роликов (рис. 9.3, д) или установки двигателя на качающейся плите.

Клиноременная передача обладает большей тяговой способностью, требует меньшего натяжения, меньше нагружает опоры валов, допуска­ет меньшие углы обхвата, применима при больших передаточных отно­шениях и меньших межосевых расстояниях.

Клиновые и поликлиновые ремни выполняют бесконечными и про­резиненными. Нагрузку несет корд или сложенная в несколько слоев ткань.

Клиновые ремни выпускают трех видов: нормального сечения, уз­кие и широкие. Широкие ремни предназначены для вариаторов.

Поликлиновые ремни — плоские ремни с высокопрочным кордом и внутренними продольными клиньями, входящими в канавки на шки­вах. Они более гибкие, чем клиновые, обеспечивают большее постоян­ство передаточного числа.

Геометрические и кинематические зависимости ременной передачи

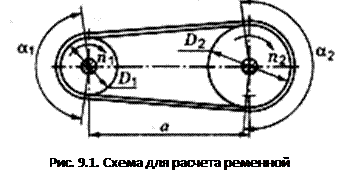

Рассмотрим открытую передачу (см. рис. 9.1).

Межосевое расстояние передачи плоским ремнем а ≥ 1,5 (D ₁ + D₂).

Межосевое расстояние передачи клиновым ремнем

где h — высота ремня.

Расчетная длина ремня

Межосевое расстояние в зависимости от длины ремня и диаметра шкивов

Угол обхвата на малом шкиве

Передаточное отношение

где ε — коэффициент скольжения в передаче, при нормальной работе ε = 0,01...0,02.

Приближенно можно принимать
