Тема Особенности устройства канализационных сетей на промышленных предприятиях
План
1.Особенности канализации промышленных предприятий
2. Схемы систем канализации
1. Особенности канализации промышленных предприятий
В промышленных предприятиях сточные воды могут быть производственные, хозяйственно-бытовые и ливневые. Производственные сточные воды могут быть условно чистые, а чаще всего загрязненные. Условно чистыми водами называют такие, которые после использования их в технологическом процессе не имеют загрязнений. Такие воды следует использовать для оборотного водоснабжения. Условно чистые воды могут сбрасываться в водоем без очистки.
2. Схемы систем канализации

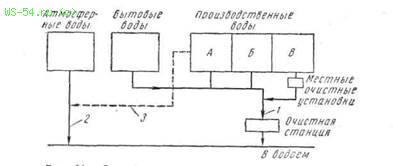

Рис. 1 Схема системы канализации с местными очистными установками:
1 — сеть бытовых и производственных сточных вод; 2 — сеть дождевых- вод; 3 — выпуск условно чистых вод
Загрязненные производственные сточные воды по составу могут различаться на следующие группы:
А — сточные воды, содержащие преимущественно загрязнения минерального происхождения;
Б — сточные воды, содержащие органические загрязнения;
В — сточные воды, содержащие смешанные загрязнения органического и минерального происхождения.
Когда производственные сточные воды нельзя отводить совместно с бытовыми из-за наличия в них специфических загрязнений, нарушающих нормальную работу бытовой канализации, устраивают местные очистные сооружения (отстойники, нейтрализаторы, жироловки и др.). В термических и гальванических цехах сточные воды содержат химические примеси; растворы кислот, солей, щелочей, циан, хром. Перед сбросом эти воды сначала пропускают через нейтрализаторы или разбавляют для понижения концентрации примесей, а затем уже спускают в сеть бытовых и производственных сточных вод (рис. 1). Если при смешивании отдельных сточных вод могут образоваться новые производные химические вещества в виде ядовитых газов и паров или твердые вещества, приводящие к зарастанию труб, применяют полную раздельную систему канализации для спуска отдельно производственных, бытовых и ливневых сточных вод (рис.2).
В бытовых помещениях производственных зданий вода подается к водоразборным кранам умывальников для приготовления горячей воды для душей, ножных ванн, клозетных бачков, писсуаров.

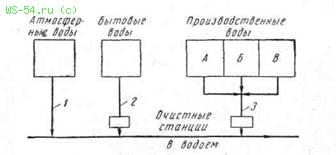

Рис. 2. Схема системы канализации с тремя канализационными сетями:
1 — сеть дождевых вод; 2 — сеть хозяйственно-бытовых вод; 3 — сеть производственных вод

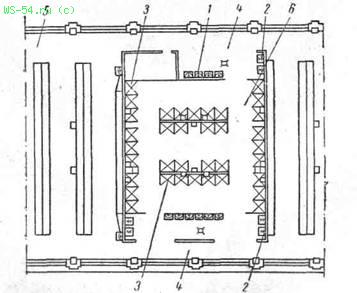

Рис 3. Душевой комплекс бытовых помещений производственного здания: J — умывальники; 2 — ножные ванны) S — душевые кабины; 4 — преддушевые; 5— гардероб: б — помещения душевых
Бытовой корпус размещают отдельно стоящим или пристраивают к производственным цехам. Иногда планировку гардеробно-душевых блоков делают по принципу пропускника. Каждый блок в этом случае имеет душевой комплекс бытовых помещений промышленного здания, включающий преддушевые, где размещают умывальники и ножные ванны (рис.3).
Горячую воду для душей приготовляют в бойлерах, устанавливаемых в здании бытовых помещений при подогреве паром от заводской сети паропроводов.
Противопожарный водопровод производственных зданий устраивают в соответствии с- требованиями СНиП П-Г. 2-62, согласно которому в зависимости от величины и категории зданий и характера производства определяют число действующих струй и их мощность.
Для некоторых зданий и помещений требуются системы автоматического противопожарного водопровода. В этом случае их оборудуют спринклерными и дренчерными установками.
Противопожарные водопроводы чаще всего объединяют с хозяйственно-питьевыми и реже с производственными. При объединенном противопожарном и хозяйственно-питьевом водопроводе на территории промышленного предприятия в качестве резерва на сети производственного водопровода устраивают пожарные гидранты.
В большинстве цехов производственных зданий хозяйственно-питьевой и производственный водопроводы устраивают раздельно, так как они имеют различные требования к качеству воды, ее количеству и величине свободных напоров.
Контрольные вопросы
1. Охарактеризуйте особенности канализации промышленных предприятий
2. Охарактеризуйте схему систем канализации: с местными очистными установками
3. Охарактеризуйте схему систем канализации: с тремя канализационными сетями
4. Охарактеризуйте схему систем канализации: душевого комплекса бытовых помещений производственного здания
