Приспособления, применяемые для изготовления детали « Болт М24-6 g *85 »
1. Трехкулачковый самоцентрирующийся патрон используется для закрепления заготовок круглой и шестигранной формы.

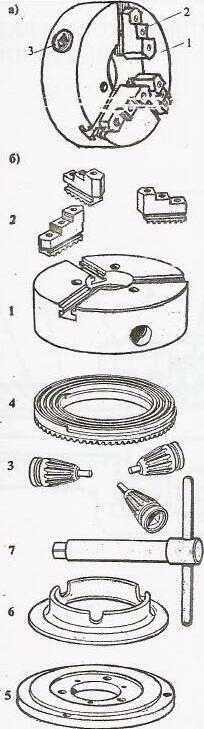

Рисунок Б.1 - Патрон трехкулачковый самоцентрирующийся:
а—общий вид; б—устройство: 1—корпус; 2—кулачки; 3—конические зубчатые колеса; 4—конический диск со спиральной резьбой; 5—планшайба; 6—промежуточный диск; 7—ключ.
2. Вращающийся центр применяется для фиксации заготовок, имеющих тела вращения на задней бабке металлообрабатывающего станка.

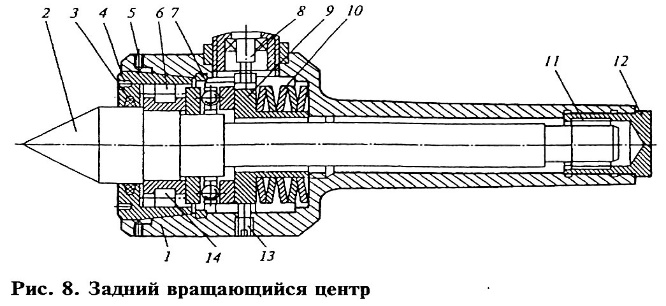

Рисунок Б.2 – Вращающийся центр:
1 – корпусе, 2 – центр, 3 - уплотнение, 4 – смонтированное, 5 – гайка, 6; 11; 14 – подшипники, 7 - кольцом, 8 – индикатор указателя, 9 – фланец, 10 - пакет тарельчатых пружин, 12 – заглушкой, 13- винт.
Приложение В
Режущий инструмент, применяемый для изготовления детали « Болт М24-6 g *85 »
1. Проходной упорный резец (φ=90°)
Используется для наружного точения. Для изготовления детали из стали 2 0 возьмем резец с пластиной из твердого сплава Т15К6 (кобальта 6%; карбида титана 15%; карбида вольфрама 79%).
Рисунок В.1 - Резец проходной упорный
Сплав Т15К6 обладает высокой износостойкостью и допустимой скоростью резания, эксплуатационная прочность и сопротивляемость ударам, вибрации и выкрашиванию.

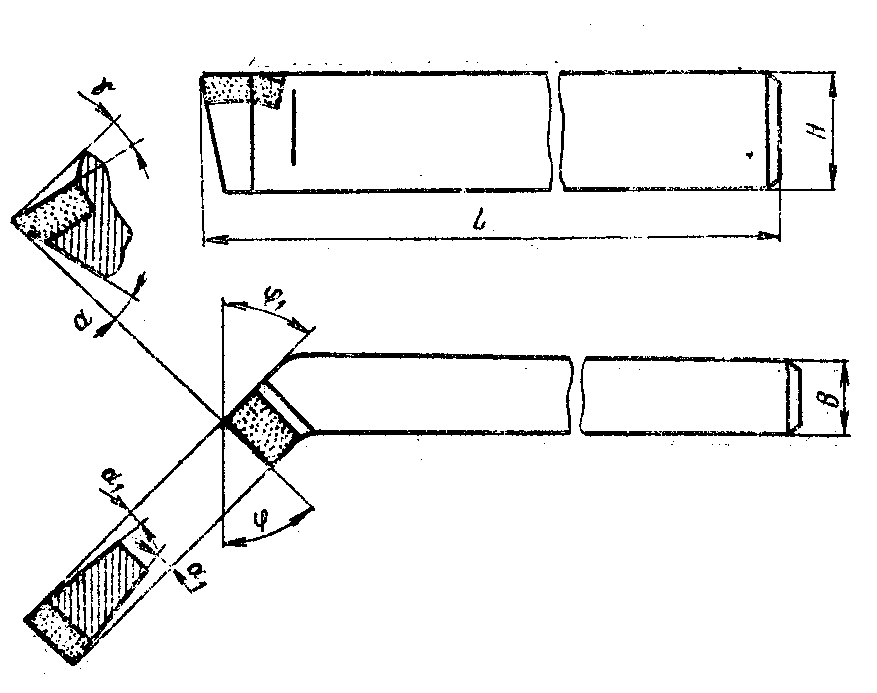

2. Проходной отогнутый резец
Используется для торцевания детали и снятия фасок.
Рисунок В.2 - Резец проходной отогнутый

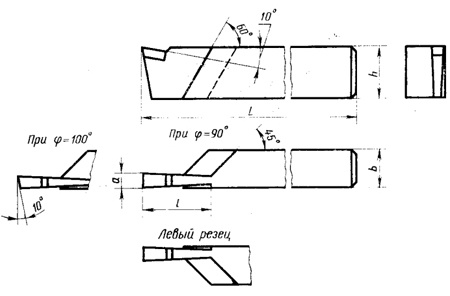

3. Канавочный резец
Применяется для выполнения канавок на цилиндрических деталях.
Рисунок В.3 – Резец канавочный

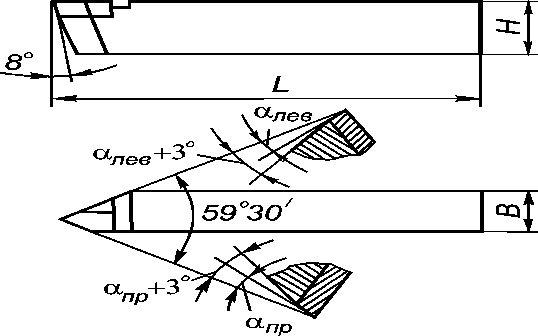

4.Резьбовой резец. Применяется для нарезания наружной резьбы.
Рисунок В.4 – Резец резьбовой

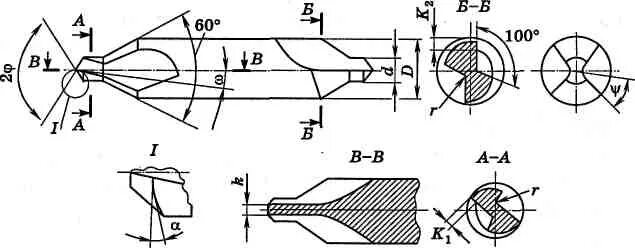

5. Центровочное сверло.Используются для сверления центровочных отверстий, предназначенных для дальнейшего закрепления деталей в центрах металлорежущих станков и их последующей обработки. Для изготовления детали из стали 45 возьмем Р6М5 (вольфрама 6%, молибдена 5%, железа 89%).
Рисунок В.5 – Сверло центровочное
Приложение Г
Измерительный инструмент, применяемый для изготовления детали « Болт М24-6 g *85 »
1. Линейка - применяется для измерения наружных размеров, с точностью 1 мм.
Рисунок Г.1- Линейка

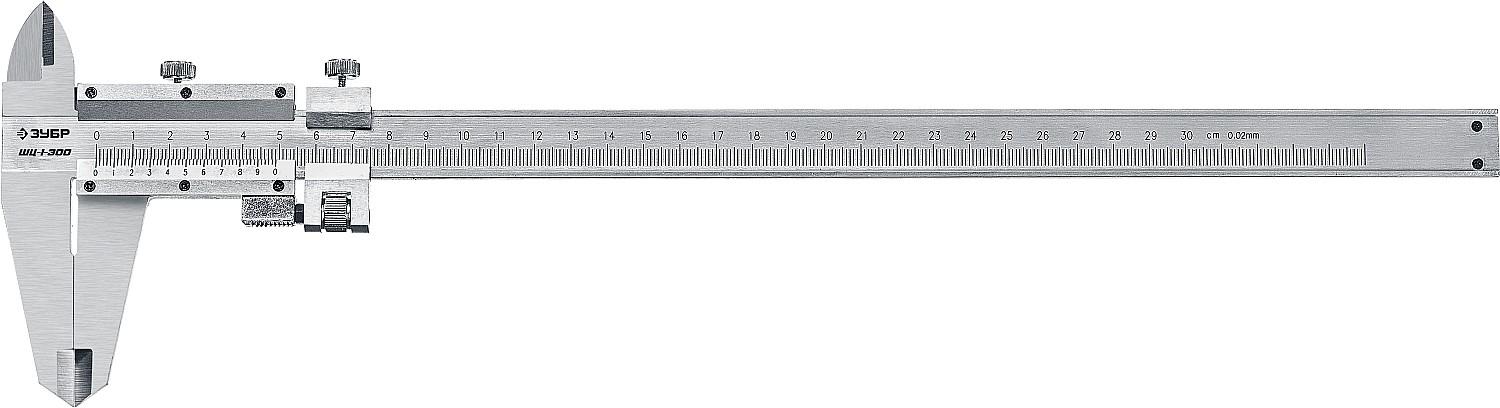

2. Штангенциркуль – применяется для измерения наружных и внутренних диаметральных и линейных размеров, с точностью до 0,05 мм.
Рисунок Г.2 – Штангенциркуль

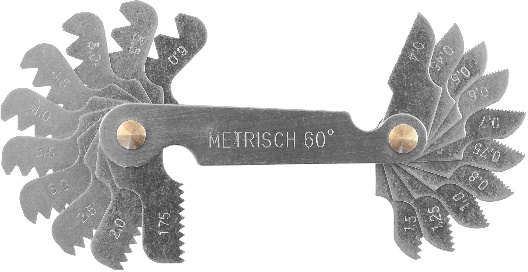

3. Резьбовой шаблон – применяется для определение формы нарезанной резьбы.
Рисунок Г.3 - Резьбовой шаблон

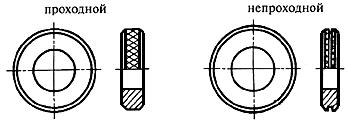

4. Резьбовые калибр кольца - предназначены для проверки и контроля наружной резьбы.
Рисунок Г.4-Калибр кольца
