Геометрические и кинематические параметры цепной передачи

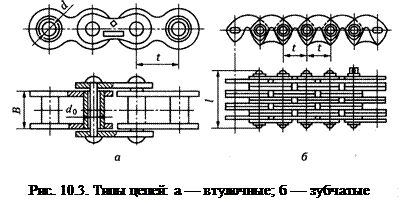

Основной геометрический параметр цепи — шаг t, мм (см. рис. 10.3).

Оптимальное межосевое расстояние а = (30...50)t.

Длина цепи в шагах

где z1 и z2 число зубьев звездочек.



Число зубьев малой звездочки выбирают из соотношения

Тогда z2 = zxu.



Окончательное значение межосевого расстояния

Диаметр делительной окружности звездочки

Передаточное число

Передаточное отношение передачи нельзя определять как отношение диаметров делительных окружностей звездочек. В пределах одного обо­рота звездочки передаточное отношение не остается постоянным, по­этому говорят о средней скорости цепи, м/с:

где ω, z — угловая скорость и число зубьев звездочки.

Критерии работоспособности и расчет цепной передачи



При проектировочном расчете предварительно определяют шаг цепи по формуле

где Кэ — коэффициент эксплуатации,

КД — коэффи­циент динамичности; Кс — коэффициент способа смазывания переда­чи; KQ — коэффициент наклона передачи к горизонту; Крег — коэффи­циент способа регулирования; Кр — коэффициент режима нагрузки; Т1 вращающий момент на ведущей звездочке; [рц] — допускаемое среднее давление в шарнире; т — число рядов цепи; z1 = 29 - 2и — ми­нимальное число зубьев ведущей звездочки роликовой цепи.

После подбора цепи по стандарту выбран­ная передача проверяется на износостойкость по формуле

где Ft окружная сила,

А — площадь про­екции опорной поверхности шарнира, — диаметр оси; В длина втулки (см. рис. 10.3, а).

Силы в цепной передаче



В цепной передаче ведущая и ведомая ветви натянуты по-разному. Натяжение ведущей ветви работающей передачи

где Ft окружная сила, передаваемая цепью; F0 предварительное на­тяжение от провисания ведомой ветви цепи; Fv — натяжение от центро­бежных сил.

Предварительное натяжение незначительное и составляет несколько процентов от Ft; в тихоходных передачах можно пренебречь и натяже­нием от центробежных сил.

Допускаемое среднее давление в шарнире, гарантирующее нормаль­ную работу в течение принятого срока службы, определяется по табл. 10.1.

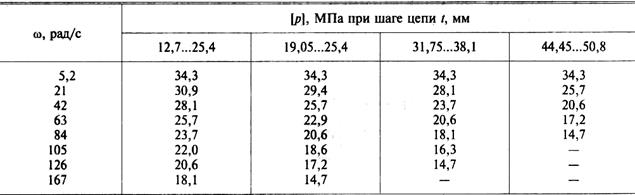

Таблица 10.1. Допускаемое среднее давление

Обозначение роликовых цепей: первая цифра — число рядов; вторая цифра — шаг, мм; третья — разрушающая нагрузка, пропорциональная 10 Н; четвертая — исполнение по ширине.

Например, ПР-12,7-1820-1: приводная роликовая цепь, одноряд­ная, шаг 12,7 мм, разрушающая нагрузка 18 200 Н, первое исполнение по ширине.
