16. Особенности составления ПЭС на бесконтактных элементах.
17. Определение и общие понятия о САПР.
Прежде всего, определимся, что такое проектирование.Под проектированием понимается процесс составления описания, необходимого для построения в заданных условиях еще не существующего объекта на основе первичного описания этого объекта.Если этот процесс осуществляется человеком при взаимодействии с компьютером, то проектирование называется автоматизированным, если нет, то, соответственно, - неавтоматизированным. Проектирование, при котором все преобразования описания объекта и алгоритма его функционирования осуществляются компьютером без участия человека, называется автоматическим. Нас будет интересовать, в первую очередь, автоматизированное проектирование, которое и является предметом САПР. САПР (система автоматизированного проектирования) - это комплекс средств автоматизации проектирования, взаимосвязанных с коллективом специалистов (пользователей системы), выполняющих автоматизированное проектирование.
18.Подсистемы средств автоматизированного проектирования.
По ГОСТ 23501.101-87, составными структурными частями САПР являются подсистемы, обладающие всеми свойствами систем и создаваемые как самостоятельные системы. Каждая подсистема — это выделенная по некоторым признакам часть САПР, обеспечивающая выполнение некоторых функционально-законченных последовательностей проектных задач с получением соответствующих проектных решений и проектных документов. По назначению подсистемы САПР разделяют на два вида: проектирующие и обслуживающие. Обслуживающие подсистемы — объектно-независимые подсистемы, реализующие функции, общие для подсистем или САПР в целом: обеспечивают функционирование проектирующих подсистем, оформление, передачу и вывод данных, сопровождение программного обеспечения и т. п., их совокупность называют системной средой (или оболочкой) САПР. Проектирующие подсистемы — объектно-ориентированные подсистемы, реализующие определенный этап проектирования или группу связанных проектных задач. В зависимости от отношения к объекту проектирования, делятся на: Объектные — выполняющие проектные процедуры и операции, непосредственно связанные с конкретным типом объектов проектирования. Инвариантные — выполняющие унифицированные проектные процедуры и операции, имеющие смысл для многих типов объектов проектирования.
19. Роль и значение автоматизированного проектирования.
Автоматизация проектирования занимает особое место среди информационных технологий. Во-первых, автоматизация проектирования — синтетическая дисциплина, ее составными частями являются многие другие современные информационные технологии. Так, техническое обеспечение систем автоматизированного проектирования (САПР) основано на использовании вычислительных сетей и телекоммуникационных технологий, в САПР используются персональные компьютеры и рабочие станции. Математическое обеспечение САПР отличается богатством и разнообразием используемых методов вычислительной математики, статистики, математического программирования, дискретной математики, искусственного интеллекта. Во-вторых, знание основ автоматизации проектирования и умение работать со средствами САПР требуется практически любому инженеру-разработчику. Компьютерами насыщены проектные подразделения, конструкторские бюро и офисы. Работа конструктора за обычным кульманом, расчеты с помощью логарифмической линейки или оформление отчета на пишущей машинке стали анахронизмом. Предприятия, ведущие разработки без САПР или лишь с малой степенью их использования, оказываются неконкурентоспособными как вследствие больших материальных и временных затрат на проектирование, так и из-за невысокого качества проектов. К настоящему времени создано большое число программно-методических комплексов для САПР с различной степенью специализации и прикладной ориентацией. В результате автоматизация проектирования стала необходимой составной частью подготовки инженеров разных специальностей; инженер, не владеющий знаниями и не умеющий работать в САПР, не может считаться полноценным специалистом.
20. Проектирующие подсистемы средств АП
Проектирующие подсистемы– объектно-ориентированные подсистемы, реализующие определенный этап проектирования или группу связанных проектных задач. В зависимости от отношения к объекту проектирования делятся наобъектныеиинвариантные. Объектные(объектно-ориентированные) – выполняющие проектные процедуры и операции, непосредственно связанные с конкретным типом объектов проектирования. (Например: подсистема проектирования технологических систем; подсистема моделирования проектируемой конструкции и др.) Инвариантные(объектно-независимые) – выполняющие унифицированные проектные процедуры и операции, имеющие смысл для многих типов объектов проектирования. (Например: подсистема расчетов деталей машин; подсистема расчетов режимов резания; подсистема расчета технико-экономических показателей и др.).
Проектирующие подсистемы выполняют процедуры и операции получения новых данных. Они имеют объектную ориентацию и реализуют определенный этап проектирования или группу взаимосвязанных проектных задач. Примерами проектирующих подсистем являются: эскизное проектирование изделии, проектирование деталей (корпусных, валов, зубчатых колес и др.), проектирование технологических процессов сборки, механической обработки, других видов обработки.
21. Понятие блочно-иерархической структуры проектируемых объектов
Блочно-иерархический подход к проектированию использует идею распределения сложных объектов и соответственно средств их создания на иерархические уровни и аспекты, вводит понятие стиля проектирования (восходящее и нисходящее), устанавливает связь между параметрами соседних иерархических уровней. Ряд важных структурных принципов, используемых при разработке информационных систем и, прежде всего их программного обеспечения (ПО), выражен в объектно-ориентированном подходе к проектированию (ООП). Такой подход имеет следующие преимущества: 1) вносит в модели большую структурную определенность, распределяя представленные данные и процедуры между классами объектов; 2)сокращает объем спецификаций благодаря введению в описание иерархии объектов и отношений наследования между свойствами объектов разных уровней иерархии; 3) уменьшает вероятность искажения данных вследствие ошибочных действий за счет ограничения доступа к определенным категориям данных в объектах.
22. Обслуживающие подсистемы АП
Обслуживающие подсистемы– объектно-независимые подсистемы, реализующие функции общие для подсистем илиСАПРв целом, обеспечивают функционирование проектирующих подсистем, оформление, передачу и вывод данных, сопровождение программного обеспечения и т.п., Их совокупность называютсистемной средой (или оболочкой)САПР. Примеры обслуживающих подсистем: подсистема графического отображения объектов проектирования; обучающие подсистемы для освоения пользователями технологий, реализованных в САПР; подсистема документирования; подсистема прочностных расчетов; подсистема информационного поиска; подсистемы управления проектными данными (PDM) подсистемы графического ввода-вывода; Система управления базами данных(СУБД).
23. Привести пример блочно-иерархической структуры в представлении об объекте металлургической (пищевой) промышленности (?????не уверенна!!!)

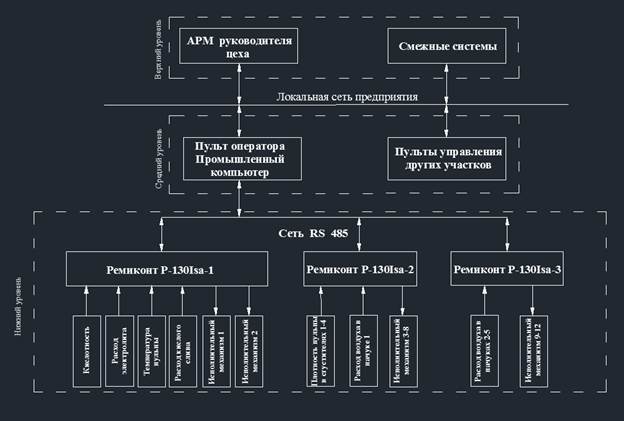

24. Структура комплекса технических средств (КТС), предназначенного для систем автоматизированного управления.
комплекс технических средств также представляет собой сложную систему аппаратных и аппаратно-программных средств. Понятие «сложная система» здесь понимается как множество взаимосвязанных и взаимодействующих подсистем, выполняющих самостоятельные и общесистемные функции и имеющих собственные и общие цели. Поэтому представляется необходимым решать проблемы проектирования комплекса технических средств для АСУ ТП с единой методологической позиции — позициисистемного подхода, что в данном случае означает: использование концепций теории систем управления (общесистемные функции и цели, распределенность, многоуровневость и иерархичность структуры АСУ ТП); исследование технологических объектов управления и учет особенностей их эксплуатации с целью выбора ограничений при формировании типового состава функциональных задач КТС и состава индивидуальных задач данного объекта автоматизации; организацию внутренней структуры КТС (с учетом распределенности, иерархичности и многоуровневости АСУ ТП) на основе принципов типизации, унификации и агрегатирования; оптимизацию системотехнических, схемных, конструктивных и программных решений для упорядочения номенклатуры КТС (в том числе оптимизацию распределения функциональных задач, решаемых аппаратными и программными средствами); прогнозирование развития функционально-алгоритмической структуры АСУ ТП в процессе эксплуатации и эволюции технического обеспечения.

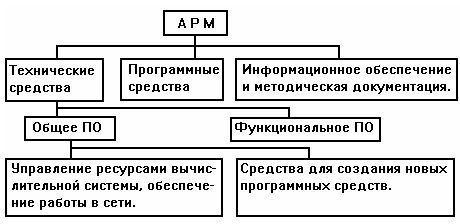

25. Схема автоматизированного рабочего места
Наличие в одной САПР многих АРМ, возможности одновременной работы на аппаратуре АРМ нескольких пользователей размещения АРМ на территориях проектных подразделов, достаточно отдаленных друг от друга, диктует необходимость иерархического построения комплекса ТЗ с выделением в нем, по крайней мере, двух уровней ЭВМ. На высшему уровне находится одна или несколько ЭВМ большой производительности. Эти ЭВМ составляютцентральный вычислительный комплекс (ЦК), предназначенный для решения сложных задач проектирования, которые требуют больших затрат машинных времени и памяти. Наличие высоко продуктивных ЭВМ в составе ЦК обеспечивает выполнение второго из перечисленных в начале главы требований к техническим средствам САПР. На низшему уровне находятся входные в АРМ МІНІ-ЕОМ (терминальные ЭВМ). МІНІ-ЕОМ в АРМ управляет работой комплекта внешних устройств, обменом информацией между АРМ и ЦК; решает сравнительно нескладные за затратами машинного времени и памяти проектные задачи.
26. Восходящее проектирование – это проектирование, при котором выполнение процедур низких уровней предшествует выполнению проектных процедур, относящихся к более высоким иерархическим уровням (т.е. – снизу вверх).
Нисходящее проектирование – это проектирование сверху вниз, и характеризуется противоположной последовательностью выполнения процедур.
