6. Гидравлический расчет водоводов.

Дата: 2025-05-25; Просмотры: 3

Оценка:

0.00 из 5.00 — оценок

Скачиваний: 0

Скачать

По заданию водоводы проложены из асбестоцементных труб и длина водоводов от НС-II до водонапорной башни l_вод=1000м.

Так как водоводы следует прокладывать не менее чем в две линии, то расход воды по одному водоводу равен:

При значении Э=0,75(пластмасса) из приложения 5 определяем диаметр водоводов:

d_вод=0,204 м

Скорость воды в водоводе определяется из выражения V=Q/ω, где: - площадь живого сечения водовода.

При расходе Q_вод=22,715 л/с скорость движения воды в водоводе с условным проходом 0,204 м будет равна:

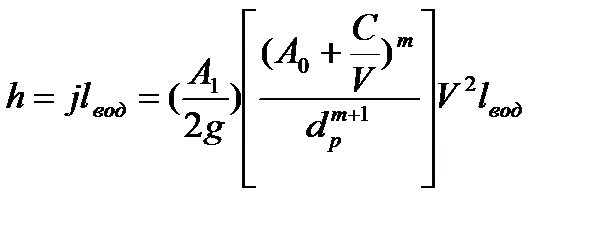

Потеря напора определяется по формуле

Для пластмассовых труб :

; ; ;

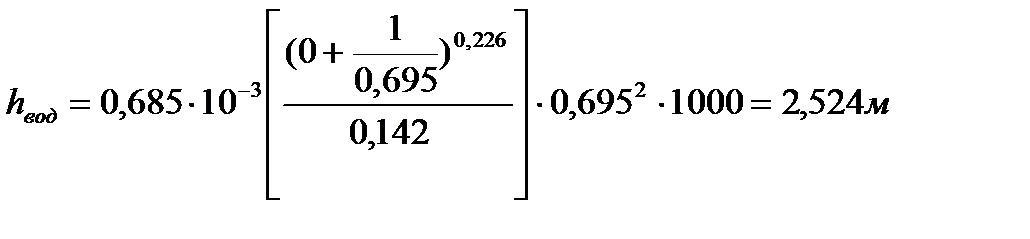

Потери напора в водоводах составят (до пожара):

Расход воды в одной линии водоводов в условиях пожаротушения

При этом скорость движения воды в трубопроводе:

И потери напора в водоводах при пожаре:

Потери напора в водоводах (h_вод,h_{вод.пож.}) будут учтены при определении требуемого напора хозяйственных и пожарных насосов.

7. Определение высоты водонапорной башни

Высота водонапорной башни определяется по формуле

,

где: 1,1 –коэффициент, учитывающий потери напора в местных сопротивлениях (СП 31.13330.2012, приложение 10); h_c – потери напора водопроводной сети при работе ее в обычное время; z _дт, z _вб– геодезические отметки соответственно в диктующей точке и вместе установки башни.

Минимальный свободный напор Н_св в диктующей точке сети при максимально хозяйственно-питьевом водопотреблении на вводе в здании равен:

, где : n – число этажей.

и

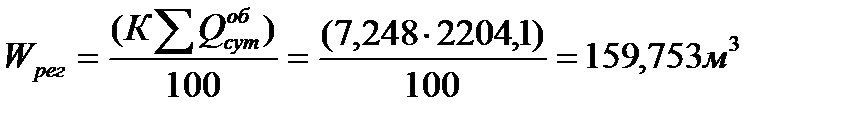

Определен график водопотребления и предложен режим работы НС-II, для которого регулирующий объем бака водонапорной башни составил К=7,248% от суточного расхода воды в поселке.

где =2204,1м³/сутки (табл. 2.2.1).

Так как наибольший расчетный расход воды требуется на тушения одного пожара на предприятии, то

Согласно табл.2.1

Таким образом:

м³

По приложению 7 принимаем водонапорную (номер типового проекта 901-5-24/70) высотой 21м с баком емкостью 300 м³.

Зная емкость бака определяем его диаметр и высоту:

,

В эти величины составят:

,

8.Расчет резервуара чистой воды

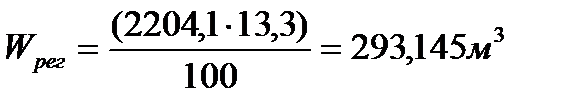

В курсовом проекте суточный расход воды составляет 2204,1 м³, а регулирующий объем резервуара чистой воды будет равен:

,

где: Т _t = 3ч – расчетная продолжительность тушения пожара(Сп8 6. 3 ).

При определении Q_пос.пр не учитываются расходы воды на поливку территории, прием душа, мытье полов и мойку технологического оборудования на промышленном предприятии.

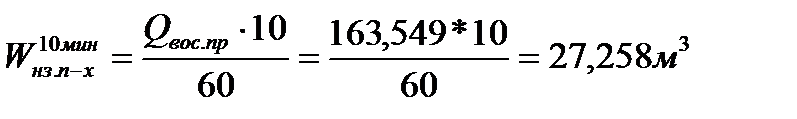

При расчете неприкосновенного запаса на хозяйственно-питьевые нужды принимаем:

Во время тушения пожара насосы на насосной станции I подъема работают и подают в час 4,167% суточного расхода, а за время T_t будет подано:

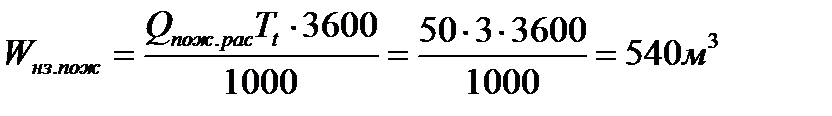

Таким образом, объем неприкосновенного запаса воды будет равен:

Полный объем резервуаров чистой воды:

Согласно СП 31.13330.2012, п.12.16, общее количество резервуаров должно быть на одинаковых отметках, при выключении одного резервуара в остальных должно храниться не менее 50% НЗ, а оборудование резервуаров должно обеспечивать возможность включения и опорожнения каждого резервуара. Принимаем два типовых резервуара объемом по 600 м³.

Номер проекта 901-4-65.83

9. Подбор насосов для насосной станции второго подъема.

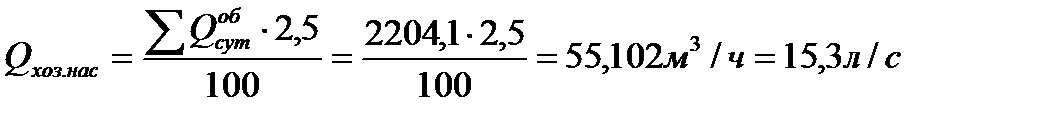

Из расчета следует, что НС-II работает в неравномерном режиме с установкой в ней 2-х основных хозяйственных насосов, подача которых будет равна:

Необходимый напор хозяйственных насосов определяем по формуле:

,

где: h_вод – потери напора в водоводах, м; H_в-б – высота водонапорной башни, м; H_б- высота бака водонапорной башни, м; Z_в-б и Z_н-с – геодезические отметки соответственно места установки башни и НС-II; 1,1 – коэффициент, учитывающий потери напора на местные сопротивления.

Тогда:

Напор насосов при работе во время пожара определяем по формуле:

,

где h_{вод.пож.} и h_c.пож – соответственно потери напора в водоводах и водопроводной сети при пожаротушении, м; Н_св – свободный напор у гидранта, расположенного в диктующей точке, м. Для водопроводов низкого давления Н_св=10м; Z_д.т.- геодезическая отметка в диктующей точке, м.

Н_{пож.нас}-Н_{хоз.нас.} > 10м, то НС-11 строится по принципу высокого давления

Расчетные значения подачи и напора, принятые марки и кол-во насосов, категория насосной станции приводятся в табл. 8. 1.

Таблица 8.1 .

Заключение.

В ходе курсового проекта удалось определить требуемые расходы воды на хозяйственно-питьевые, производственные и пожарные нужды для населенного пункта с числом жителей 7000 человек, на территории которого расположены больница с общими ваннами и душами общим объёмом 38000м³, детский сад с дневным пребыванием детей со столовой на полуфабрикатах объёмом 7000 м³ и промышленное предприятие.

Суммарный расход воды за сутки по поселку и предприятию равен 5615,8 Расход воды на пожаротушение в населенном пункте составил 50 л/c, при условии возникновения в населенном пункте одного пожара.

Выполнен гидравлический расчет водопроводной сети с целью определения потерь напора в сети для двух случаев: при максимальном хозяйственно-производственном водопотреблении потери напора в 1-ом и 2-ом кольцах составили h1=0,483м h2=0,497м соответственно, и при пожаре на 1-ом и 2-ом кольцах h3=0,311м и h4=0,131м соответственно.

Произведен выбор режима работы насосной станции второго подъема (НС-II) с помощью построенного графика водопотребления. Из двух вариантов выбран тот, при котором емкость бака водонапорной башни будет минимальной.

.Проведен гидравлический расчет водоводов с целью определения потерь напора при пропуске расчетных расходов воды. Потери напоров составили при максимальном расходе на хозяйственно-питьевые нужды 2,524м, а при хозяйственно-питьевом, производственном расходе и расходе на пожаротушение 9,418м. В курсовом проекте рассчитаны водонапорная башня и резервуары чистой воды, произведен их подбор. Высота водонапорной башни составила Hвб=21м, а объем водонапорной башни Wвб=217 . Выбран проект водонапорной башни, который удоволетворяет нашим требованиям- 901-5-24/70. Резервуары чистой воды предназначены для регулирования неравномерности работы насосных станций и хранения неприкосновенного запаса воды на весь период пожаротушения. Необходимый объем резервуаров чистой воды составил Wрчв=1048 . Проект резервуаров чистой воды, удоволетворяющих требованиям – 901-4-65.83. Объём каждого резервуара W=600 .

По соотношению требуемых напоров при работе водопровода в обычное время и при пожаре произведен выбор типа НС-II. Выбрана насосная станция высокого давления. Этот тип насосной станции подразумевает под собой работу одного насоса на хозяйственно-питьевые нужды и два его резервных, один пожарный насос и его резервный, обеспечивающий хозяйственно-питьевые нужды, производственные и расход на пожаротушение. В роли хозяйственного насоса выбран насос К 90/35 2900, а в роли пожарного Д 320 N=2900. Эти насосы удоволетворяют индивидуальным требованиям производительности.
