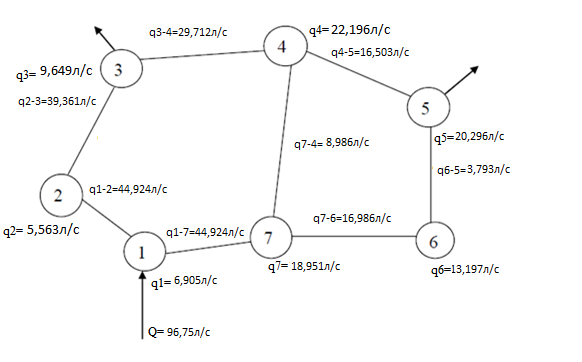

Рисунок 3.2.2 - Расчетная схема водопроводной сети с узловыми и предварительно распределенными расходами при пожаре

Дата: 2025-05-25; Просмотры: 3
Оценка:
0.00 из 5.00 — оценок
Скачиваний: 0

4.3.Определим диаметры труб участков сети.

Для пластмассовых труб. Асбестоцемент Э=0,75.

По экономическому фактору и предварительно распределённым расходам воды по участкам сети при пожаре по приложению 4 определяются диаметры труб участков водопроводной сети:

d1-2= 0,204м; d2-3= 0,204 м; d3-4= 0,184 м;

d1-7= 0,204м; d7-4= 0,147 м; d7-6= 0,147 м;

d4-5= 0,204м; d6-5= 0,115 м;

4.4.Увязка водопроводной сети при максимальном хозяйственно-производственном водопотреблении.




участок сети q d L V (А1/2g)*(A0+C/V)^m*V^2 d^m+1 i*10^3 h
1-2 21,1475 0,204 800 0,647 0,317 0,142 2,223 1,779   lh1l= 1,101
2-3 18,6225 0,204 650 0,570 0,253 0,142 1,774 1,153
3-4 13,1545 0,184 1820 0,495 0,197 0,126 1,567 2,853
4-7 6,27175 0,147 2000 0,370 0,117 0,095 1,230 -2,460
7-1 21,1475 0,204 1000 0,647 0,317 0,142 2,223 -2,223

4-5 9,72825 0,204 1640 0,298 0,080 0,142 0,561 0,920   lh2l= 0,969
5-6 0,28075 0,115 1500 0,027 0,001 0,071 0,016 -0,024
6-7 6,27175 0,147 1940 0,370 0,117 0,095 1,230 -2,387
7-4 6,27175 0,147 2000 0,370 0,117 0,095 1,230 2,460





1 исправление
h/q     q q'= q+...q V' (A1/2g)*(A0+C/V)^m*V^2 i*10^3 h
0,084     - 0,640 20,508 0,628 0,300 2,106 1,684
0,062     - 0,640 17,983 0,550 0,238 1,668 1,084
0,217     - 0,640 12,515 0,471 0,180 1,435 2,611
0,392     0,131 6,403 0,377 0,122 1,276 - 2,553
0,105 0,860 0,640 0,640 21,787 0,667 0,334 2,344 - 2,344 0,483

0,095     - 0,509 9,220 0,282 0,073 0,510 0,836
0,086     0,509 0,789 0,076 0,007 0,100 - 0,151
0,381     0,509 6,780 0,400 0,135 1,413 - 2,741
0,392 0,953 0,509 0,131 6,403 0,377 0,122 1,276 2,553 0,497

Таблица 4.4.1 - Увязка сети при максимальном хозяйственно-производственном потреблении.

q1-7=21,787 л/с /с

q2=2,525л/с
q1-2=20,508 л/с л/с
q7-6=6,780 л /с
q7-4=6,403 л/с
q2-3=17,983 л/с
q3=5,468л/с
q3-4=12,515 л /с
q4=9,698л/с
q4-5=9,220 л/с
q5=10,009л/с
q6-5=0,789 л/с
q6=5,991л/с
q7=8,604л/с
Q=45,43/
q1=3,135/


Рисунок 4.4.1 - Расчетная схема водопроводной сети с окончательно распределительными расходами при максимальном хозяйственно-производственном водопотреблении.

4.5. Увязка водопроводной сети при пожаре.






участок сети q d L V (А1/2g)*(A0+C/V)^m*V^2 d^m+1 i*10^3 h
1-2 46,148 0,204 800 1,413 1,264 0,142 8,876 7,101 lhl= 5,108
2-3 43,623 0,204 650 1,335 1,144 0,142 8,033 5,221
3-4 38,155 0,184 1820 1,436 1,301 0,126 10,366 18,866
4-7 18,772 0,147 2000 1,107 0,820 0,095 8,602 -17,205
7-1 46,148 0,204 1000 1,413 1,264 0,142 8,876 -8,876
4-5 47,228 0,204 1640 1,446 1,317 0,142 9,248 15,167 lh2l= -5,381
5-6 12,781 0,115 1500 1,231 0,991 0,071 14,043 -21,064
6-7 18,772 0,147 1940 1,107 0,820 0,095 8,602 -16,689
7-4 18,772 0,147 2000 1,107 0,820 0,095 8,602 17,205



1 исправление
h/q       q'= q+...q V' (A1/2g)*(A0+C/V)^m*V^2 d^m+1 i*10^3 h
0,154     -1,361 44,787 1,371 1,199 0,142 8,417 6,734
0,120     -1,361 42,262 1,294 1,082 0,142 7,594 4,936
0,494     -1,361 36,794 1,384 1,220 0,126 9,719 17,689
0,917     2,073 20,845 1,229 0,987 0,095 10,359 - 20,719
0,192 1,877 1,361 1,361 47,508 1,454 1,331 0,142 9,346 - 9,346 -0,706
0,321     0,713 47,941 1,468 1,353 0,142 9,497 15,575
1,648     -0,713 12,068 1,162 0,895 0,071 12,683 - 19,025
0,889     -0,713 18,059 1,065 0,765 0,095 8,031 - 15,581
0,917 3,775 0,713 2,073 20,845 1,229 0,987 0,095 10,359 20,719 1,689


2 исправление
h/q     q' q'= q+...q V' (A1/2g)*(A0+C/V)^m*V^2 d^m+1 i*10^3 h
0,150     0,182 44,969 1,377 1,207 0,142 8,478 6,782
0,117     0,182 42,444 1,299 1,090 0,142 7,652 4,974
0,481     0,182 36,976 1,391 1,231 0,126 9,805 17,845
0,994     - 0,407 20,438 1,205 0,953 0,095 10,003 - 20,007
0,197 1,939 - 0,182 - 0,182 47,326 1,449 1,322 0,142 9,282 - 9,282 0,311
0,325     - 0,225 47,717 1,461 1,341 0,142 9,418 15,446
1,576     0,225 12,292 1,184 0,924 0,071 13,105 - 19,658
0,863     0,225 18,283 1,078 0,782 0,095 8,209 - 15,926
0,994 3,758 0,225 - 0,407 20,438 1,205 0,953 0,095 10,003 20,007 - 0,131

Таблица 4.5.1 - Увязка водопроводной сети при пожаре.

Q=95,43/
q1=3,135/
q1-7=47,326л/с /с

q2=2,525л/с
q1-2=44,969 л/с л/с
q7-6=18,283л /с
q7-4=20,438л/с
q3=5,468л/с
q2-3=42,444л/с
q3-4=36,976л /с
q4=9,698л/с
q4-5=47,717л/с
q5=60,009л/с
q6-5=12,292л/с
q6=5,991л/с
q7=8,604л/с



Рисунок 4.5.1 - Расчетная схема водопроводной сети с окончательно распределительными расходами при пожаре

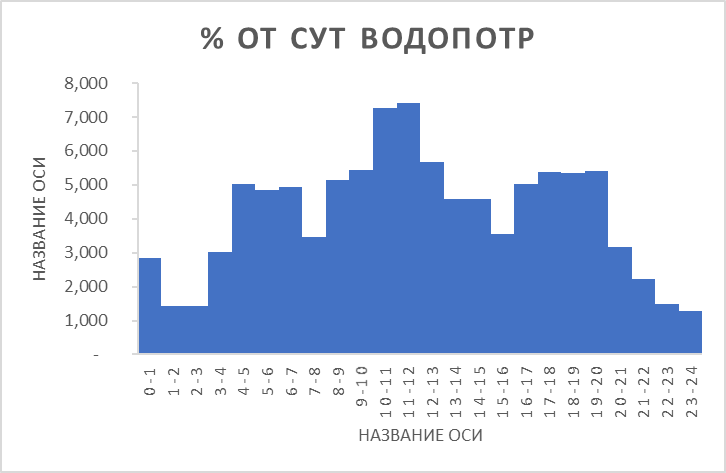

5.Определение режима работы НС- II .

Примем двухступенчатый режим работы НС-II с подачей воды с каждым насосом 2,5% в час от суточного водопотребления. Тогда один насос за сутки подаст 2,5*24=60% суточного расхода воды. Второй насос должен подать 100 – 60 = 40% суточного расхода воды и надо его включить на 40/2,5=16 ч.
