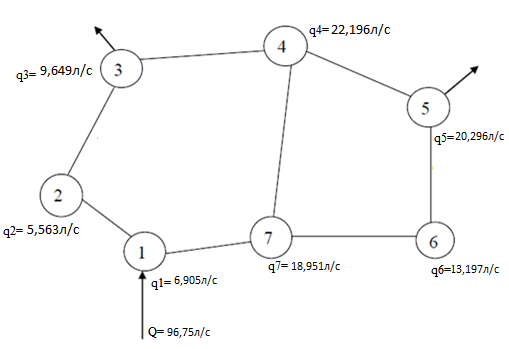

Рисунок 3.1.2 - Узловые расходы

Дата: 2025-05-25; Просмотры: 2

Оценка:

0.00 из 5.00 — оценок

Скачиваний: 0

Скачать

Выполним предварительное распределение расходов воды по участкам сети. Сделаем это сначала для водопроводной сети при максимальном хозяйственно-производственном водопотреблении (без пожара). Выберем диктующую точку, т.е. точку встречи двух потоков (конечную точку подачи воды). В данном примере за диктующую точку примем точку 5. Предварительно наметим направления движения воды от точки 1 к точке 5 (направления показаны на рис. 3.1.3). Потоки воды могут подойти к точке 5 по трем направлениям: первое 1-2-3-4-5, второе 1-7-4-5, третье 1-7-6-5.

В результате получится:

Q_пос.пр=45,43 л/с

q_1-2=21,1475 л/с.

q_1-7=21,1475л/с

q_2-3 =21,1475-2,525=18,6225л/с

q_3-4 =18,6225-5,468=13,1545 л/с

q_7-4=(21,1475-8,604)/2=6,27175л/с

q_7-6 =(21,1475-8,604)/2=6,27175л/с

q_4-5 =(13,1545+6,27125)-9,698=9,72825 л/с_,

q_6-5 =6,27125-5,991=0,28075л/с

Проверка. q₅=q_4-5+q_6-5,

q₅ = 9,72825+0,28075=10,009л/с

(в результате проверки значения расходов 5-го узла сошлись)

Рисунок 3.1.3 - Расчётная схема водопроводной сети с предварительно распределенными расходами при хозяйственно – производственном водопотреблении.

4.2 Гидравлический расчет водопроводной сети при пожаре.

Гидравлический расчет сети при пожаре:

Т.к. ,то узловые расходы при пожаре будут другие, чем в час максимального водопотребления без пожара. Определим узловые расходы так, как это делалось без пожара. При этом следует учитывать, что сосредоточенными расходами будут:

Равномерно распределенный расход будет равен:

Определим удельный расход

Определим путевые расходы:

Результаты приведены в таблице 3.2.1

Таблица 3.2.1 - Путевые расходы

Определим узловые расходы:

Результаты приведены в таблице 3.2.2

Таблица 3.2.2 - Узловые расходы

Добавим к узловым расходам сосредоточенные расходы. К узловому расходу в точке 5 добавляется сосредоточенный расход предприятия, а в точке 3,4 - сосредоточенный расход общественного здания.
Тогда q₅=5,469+4,54+50=60,009л/с,

q₃=4,302+1,166=5,468л/с q₄=9,509+0,189=9,698л/с. Величины узлов расходов показаны на рис. 3.2.1

Рисунок 3.2.1 - Узловые расходы при пожаре

Q_пос.пр=95,53 л/с

q_1-2= 46,1475 л/с.

q_1-7=46,1475 л/с

q_2-3 =46,1475 -2,525=43,6225 л/с

q_3-4 =43,6225 -5,468=38,1545 л/с

q_7-4=(46,1475 -8,604)/2=18,77145л/с

q_7-6 =(46,1475 -8,604)/2=18,77145л/с

q_4-5 =(38,1545 +18,77145)-9,698=47,22825л/с_,

q_6-5 =18,77145-5,991=12,78075л/с

Проверка. q₅=q_4-5+q_6-5,

q₅ = 47,22825+12,78075=60,009л/с

(в результате проверки значения расходов 5-го узла сошлись)
