Теория графов при решении задач
08.02.2023
Теория графов при решении задач
Введение
Теория графов - раздел математики и информатики, нашедший широкое применение в современных прикладных задачах. В первую очередь, это задачи поиска маршрута на картах, но её применение не ограничивается навигационными приложениями. Графы возникают там, где между данными существуют какие-либо нелинейные связи. Например, это могут быть компьютеры, соединённые в сеть. Или же это могут быть задачи, которые надо выполнить в каком-то порядке, причём некоторые задачи надо выполнять строго после каких-то других. Существуют алгоритмы, позволяющие вычислить оптимальный порядок выполнения таких задач.
Определения теории графов
Граф - конечное множество вершин, природа которых не важна, и конечно множество рёбер, соединяющих между собой какие-либо вершины.
Графы могут быть ориентированными и неориентированными. Если в рамках задачи по рёбрам можно перемещаться в обоих направлениях, то граф называется неориентированным. Если же по каждому ребру можно пройти только в одну сторону, то граф ориентированный. В таком случае рёбра обычно обозначаются стрелками, а не просто линиями.
Пример ориентированного графа
Иногда бывает полезно связать с ребрами графа какие-то числа. Это могут быть длины дорог или плата за проезд, если граф моделирует карту какой-то местности. В таком случае граф называется взвешенным, а сами числа - весами.
Пример: граф с шестью вершинами и семью рёбрами
Граф, в котором каждая пара вершин соединена ребром, называется полным. Обозначение: Kn - граф, состоящий из n вершин и ребер, соединяющих всевозможные пары этих вершин. Такой граф можно представить как n-угольник, в котором проведены все диагонали.

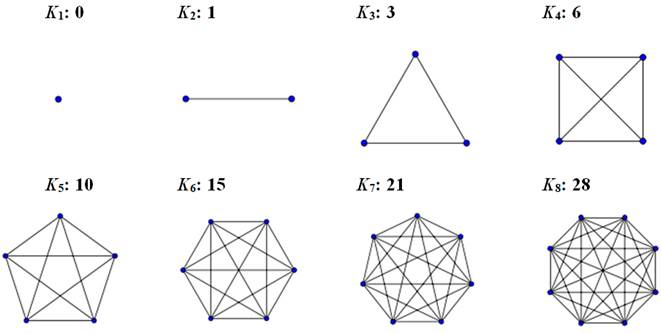

Ниже приведены полные графы с числом вершин от 1 до 8 и количества их рёбер.
Степенью вершины называется число ребер, которым принадлежит вершина (число рёбер с концом в данной вершине).
Дополнением данного графа называется граф, состоящий из всех ребер и их концов, которые необходимо добавить к исходному графу, чтобы получить полный граф.
Граф, который можно представить на плоскости в таком виде, когда его ребра пересекаются только в вершинах, называется плоским.
Многоугольник плоского графа, не содержащий внутри себя никаких вершин или ребер графа, называют его гранью.
Понятия плоского графа и грани графа применяется при решении задач на «правильное» раскрашивание различных карт.
Путем от вершины A до вершины X называется последовательность ребер, ведущая от A к X, такая, что каждые два соседних ребра имеют общую вершину, и никакое ребро не встречается более одного раза.
Циклом называется путь, в котором совпадают начальная и конечная точка (т.е. можно «ходить по циклу» - «ходить по кругу»).
Простым циклом называется цикл, не проходящий ни через одну из вершин графа более одного раза.
Длиной пути, проложенного на цикле, называется число ребер этого пути.
Две вершины A и B в графе называются связными (несвязными), если в нем существует (не существует) путь, ведущий из A в B.
Граф называется связным, если каждые две его вершины связны; если же в графе найдется хотя бы одна пара несвязных вершин, то граф называется несвязным.
ДОМАШНЯЯ РАБОТА
1 Задача: Я задумал число. Если к нему прибавить 24, потом полученную сумму умножить на 9, затем из произведения вычесть 76 и, наконец, полученную разность разделить на 19, то получится число 23. Найти задуманное число.
2. Задача: Несколько мальчиков встретились на вокзале, чтобы поехать за город в лес. При встрече все они поздоровались друг с другом за руку. Сколько мальчиков поехали за город, если всего было 10 рукопожатий?
