Глава 6. Организация водоснабжения
Бурение скважин будет сопровождаться промывкой скважин водой. Количество промывочной жидкости, подаваемой в забой скважины рассчитывается исходя из диаметров породоразрушающего инструмента. Определяем общую потребность в промывочной жидкости для бурения всех скважин.
1) Для коронки, диаметром 112 мм:
V =
= 0,15 м3
2) Для коронки, диаметром 93 мм:
V =
= 0,3 м3
3) Для коронки, диаметром 76 мм:
V =
= 2,66 м3.
Необходимое количество глинистого раствора определяется по формуле:
Vр=2Vскв+Vос
Vскв – объем скважины проектной глубины.
Vос – объем очистной системы, = 2 м3
Vр=2*3,11+2=8,22м3
Количество глины, необходимое для приготовления 1 м3 глинистого раствора определяется по формуле:
– плотность сухой глины (2300-2600 кг/м3)
– заданная плотность глинистого раствора – 1250 кг/м3
– плотность воды – 1000 кг/м3
=442,3 кг/м3
Необходимый объем воды для приготовления 1 м3 глинистого раствора определяется по формуле:
Глава 8. Расчётная часть

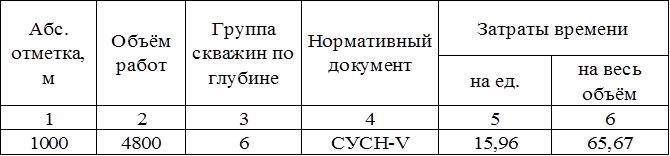

а) Расчёт затрат времени на строительство вышки, монтаж и демонтаж оборудования:

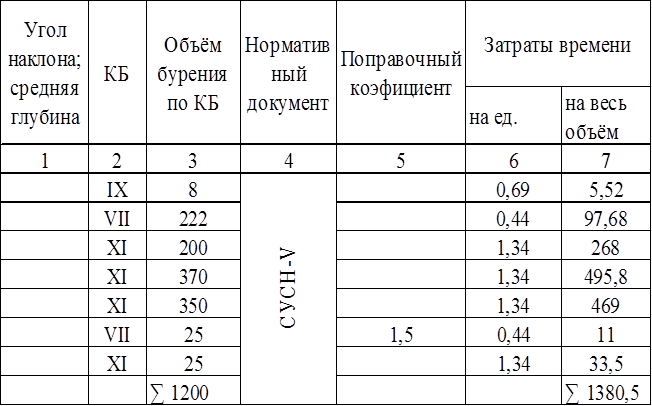

б) Расчёт затрат времени на "чистое" бурение:

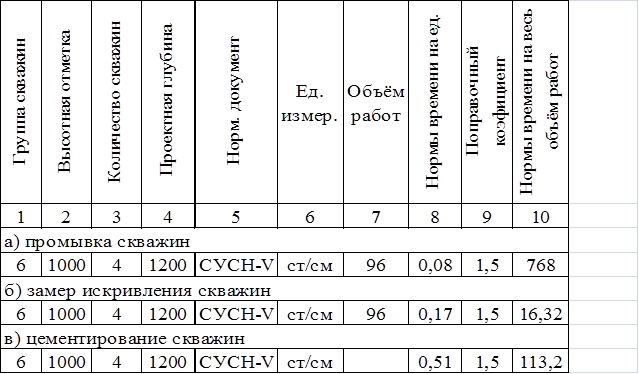

в) Расчёт затрат времени на работы, сопутствующие бурению:

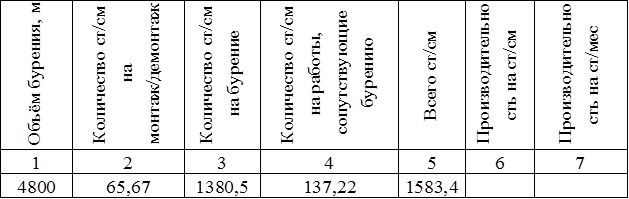

г) Расчёт производительности и определение одновременно работающих буровых станков:
Глава 9.Мероприятия по технике безопасности и противопожарной технике.
Общие положения
1.Прокладка подъездных путей, сооружение буровой установки, размещение оборудования, устройство отопления, освещения и т.д. должны производиться по проектам и типовым схемам монтажа, утверждённым руководством управления.
2.Буровая установка должна быть обеспечена механизмом и приспособлениями, повышающими безопасность работ, в соответствии с утверждёнными нормативами.
3.Все рабочие и инженерно-технические работники, занятые на буровых установках, должны работать в защитных касках.
В холодное время года каски должны быть снабжены утеплёнными подшипниками.
Запрещается допускать на буровые установки лиц без защитных касок.
4. Запрещается разбирать вышки, не пригодные для дальнейшей эксплуатации. Они должны быть свалены на подготовленную площадку. Перед этим люди должны быть удалены на расстояние не менее высоты вышки плюс 10м.
5. Буровое оборудование, вышки должны осматриваться в сроки, предусмотренные не реже одного раза в декаду и бурильщиком- при приёме и сдаче смены.
Кроме того результаты осмотра гл. инженером , механиком и буровым мастером должны устраняться до начала работы.
Строительно-монтажные работы.
1.Строительно-монтажные работы должны производиться под руководством ответственного лица.
2.Расстояние от буровой установки до жильных и производственных помещений, охранных зон железных и шоссейных дорог, нефте- и газопроводов должно быть не менее высоты вышки плюс 10м и кроме того, должно удовлетворять требованиям пожарной безопасности.
3.При бурении скважин в населённых пунктах и на территории промышленных предприятий допускается монтаж буровых установок по согласованию с местными органами Гостехнадзора и пожарной техники на меньшее расстояние при условии проведения необходимых дополнительных мероприятий, обеспечивающих безопасность работ, мер пожарной безопасности, а также мер, обеспечивающих безопасность населения.
4.Наименьшее расстояние по горизонтали от буровой установки до охранной зоны воздушной линии должна быть не менее высоты вышки
5.До начала монтажа буровых установок строительная площадка должна быть спланирована и очищена.
6.Запрещаются строительно-монтажные работы на высоте при ветре силой 5 баллов и более, во время грозы, ливня и сильного снегопада, при гололедице и тумане с видимостью менее 100 м.
7.Запрещается при монтаже буровых установок вышек использование неисправных деталей и узлов крепления.
Устройство буровых установок
1.Здание буровой установки со сплошной обшивкой должно иметь два выхода с открывающимися наружу дверями. Световая площадь окон должна составлять не менее 10% от площади пола.
2.Пол здания должен быть ровным, без щелей, из стальных рифлёных или гладких с направленным рельефом листов или досок толщиной не менее 50мм. И уложен на прочном основании
3.Предохранительное устройство буровых насосов должно быть оборудовано сливной линией ,ч/з которую при срабатывании предохранительного клапана сбрасывается в приёмную ёмкость промывочная жидкость.
4.Заводы-изотовители и ремонтные предприятия должны производить опрессовку буровых насосов и их обвязки давлением, повышающим на 30% максимальное рабочее давление, указанное в технических паспортах. Результаты опрессовки заносятся в паспорт насоса.
5.Буровые насосы должны иметь предохранительные клапаны заводского изготовления, срабатывающие при давлении, на 5% превышающее максимальное рабочее давление насоса, указанное в техническом паспорте.
6.Предохранительное крепление нагнетального рукава должно исключать возможность его падения.
Канат предохранительного крепления надёжно закрепляется.
Монтаж , демонтаж подвижных и самоходных установок.
При расположении буровой установки вблизи опасных склонов расстояние от основания установки до бровки склона должно быть не менее 3 м. В любом случае буровая установка должна располагаться вне зоны обрушения.
Монтаж, демонтаж бурового оборудования.
1.Монтаж, демонтаж бурового оборудования с применением грузоподъёмных кранов должно осуществляться в соответствии с «Правилами устройства и безопасной эксплуатации грузоподъёмных кранов.»
2.Ширина рабочих проходов для обслуживания механизмов должна быть не менее 1 м.
3.Поддерживать и направлять перемещаемое оборудование следует только с помощью пеньковых канатов.
4.В случае перемещения оборудования по наклонной плоскости должны быть приняты меры по предупреждению самопроизвольного скольжения или опрокидывания его.
