Насос буровой нб3-120/40
Насосная установка НБ3-120/40 предназначена для перекачивания буровых и цементных растворов. Насос может быть использован с буровыми установками глубиной бурения до 800 м.
Производство - Россия.
Технические характеристики:
· ход плунжера 60 мм
· диаметр плунжера 63 мм
· диаметр входного отверстия 50 мм
· диаметр выпускного отверстия 38 мм
· электродвигатель АО2-51-4
· мощность двигателя 7,5 кВт, 1450 об/мин
Размеры и масса:
· ширина 990 мм
· длина 1095 мм
· высота 1420 мм
· масса 500 кг

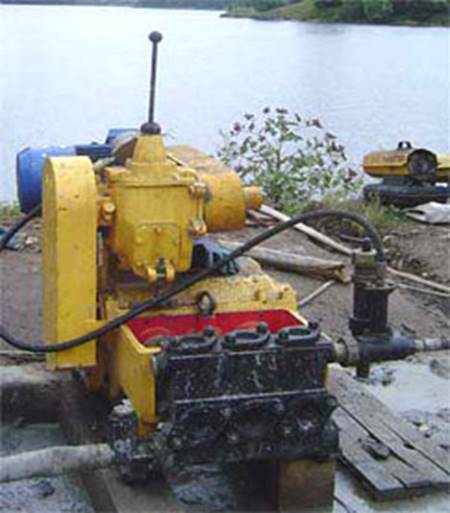

Рис.2. Насос буровойНБ3-120/40
Глава 5. Технологический режим бурения.
Совокупность параметров режима бурения, характеризующих работу пород разрушающего инструмента называется технологическим режимом бурения.
Технологический режим бурения подразделяется на оптимальный, рациональный и специальный.
Оптимальный режим бурения обеспечивает получения наивысших технико-экономических показателей бурения. Однако буровой станок или буровой инструмент не всегда позволяют принимать оптимальный режим бурения. Тогда с учетом технических возможностей бурового оборудования и инструмента устанавливают рациональный режим бурения.
Специальный режим бурения применяют для получения заданных качественных показателей бурения или решения специальных задач.
Студентом, в соответствии с геологическим разрезом необходимо выбрать качество промывочной жидкости. Затем выбрать пород разрушающий инструмент для проходки отдельных интервалов пород в зависимости от их буримости и рассчитать параметры рационального режима бурения конкретна для своего варианта задания.
При вращательном колонком бурении или бурении сплошным забоем основными параметрами технологического режима бурения является:
1. Осевая нагрузка на порода разрушающий инструмент.
2. Число оборотов;
3. Количество очистного агента.
Рациональные технологические режимы бурения выбирают для каждого характерного слоя.
1)
2) Осевая нагрузка на алмазную коронку определяется по формуле:
С= S*c [H]
C= 12.6*500=6300[H]
Где S-площадь торца коронки, см2
с- Удельная осевая нагрузка на 1 см2 площади торца коронки, равная 400-800 Н для однослойных коронок.
Применяю алмазную коронку 01А4.
3) Частота вращения бурового снаряда
n =
V- средняя окружная частота вращения долота или коронки, м/с.
D- наружный диаметр долота или коронки, м/с.
1) Для коронки, диаметром 112 мм она составит:
n =
= 341,22 об/мин;
2) Для коронки, диаметром 93 мм она составит:
n =
= 410,93 об/мин.
3) Для коронки, диаметром 76 мм она составит:
n =
= 502,85 об/мин.
3) Количество промывочной жидкости.
Количество промывочной жидкости, определяется из расчета на 1мм диаметра коронки по формуле:
Q=q*Dср, л/мин.
1)Q= 0,9*112=100,8 л/мин
2)Q= 0.9*93= 83,7 л/мин
3)Q= 0,9*76=68,4 л/мин
1)Осевая нагрузка на твердосплавную коронку (СМ-5) определяется по формуле:
C=c*m [H]
C= 450*18=8100
2)Частота вращения бурового снаряда.
1) Для коронки, диаметром 112 мм она составит:
n =
= 204,73 об/мин;
2)Для коронки, диаметром 93 мм она составит:
n =
= 246,55 об/мин.
3) Для коронки, диаметром 76 мм она составит:
n =
= 301,70 об/мин.
3)Количество промывочной жидкости.
1)Q= 1,6*112=179,2 л/мин
2)Q= 1,6*93= 148,8 л/мин
3)Q= 1,6*76=121,6 л/мин
