Глава 1. Общие сведения об участке работ

Проектом предусматривается разведка месторождения на железо.

Средняя глубина проектируемых скважин 650 м. Угол наклона скважин 55. Бурение скважин производится из подземной горной выработки.

Полезное ископаемо – барит.

Конечный диаметр скважины - 76 мм, т. к. геологические осложнения не предусматриваются. Начальный диаметр - 112 мм. Необходимо пробурить 30 скважин. Расстояние между скважинами составляет 200 м. Работы должны быть выполнены в течении 12 месяцев.

Условия водоснабжения:

а) Расстояние от участка работ до источника - 2 км;

б) Высота подъема воды - 200 м.

Расстояние от глинокарьера до участка работ - 4 км.

Мой геологический разрез по скважине:

1) Делювий - IV

2) Известняки трещиноватые - IV

3) Гранито – гнейсы – ХI

4) Граниты мелкозернистые- XI

5) Кальцит-баритовые жилы - VII

6) Граниты мелкозернистые- XI

Глава 2. Обоснование выбора способа бурения

Первые валунно-галечниковые отложения не содержат полезного ископаемого поэтому буду бурить без отбора керна, трех шарошечным долотом.

Породы которые относятся к мягким до IV категории по буримости буду бурить твердосплавными коронками типа «М».

Горные породы и руды VIII- XI категории буду бурить алмазными коронками типа «01А4».

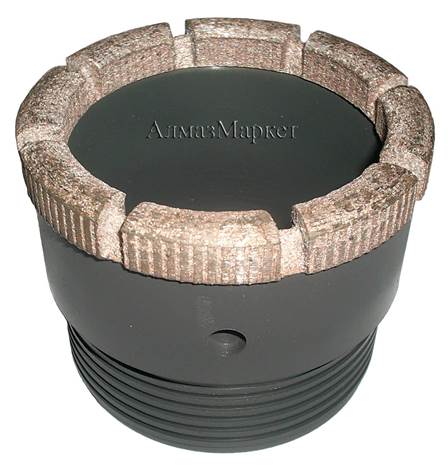

Рис.1. Алмазная буровая коронка 01А3, 01А4 - 93 мм

Глава 3. Выбор конструкции скважины

При выборе типовой конструкции скважины необходимо учитывать буримость пород, их устойчивость, конечный диаметр, глубину скважины.

При составлении конструкции нужно стремиться к возможному, требуемому минимального количества обсадных труб, для чего предусматривать применение качественных глинистых растворов, обработанных соответствующими реагентами. В случае наличия благоприятных факторов следует предусмотреть бурение с очисткой забоя сжатым воздухом.

Глубина скважин определяется с учетом разведки заданного горизонта. При этом необходимо учитывать так же возможность или необходимость искривления. В связи с этим строится разрез с указанием на нём направление скважины, а затем уточняется глубина (длина) скважины. Построение направление скважины осуществляется с учетом естественного искривления.

Угол наклона скважин к горизонту следует выбирать с таким расчетом, чтобы угол встречи ( угол между направлением оси скважины и направлением плоскости падения залежи полезного ископаемого вместе пересечения его скважиной ) был не менее 40°. Желательно был близким к 90°, конечный диаметр следует выбирать с учетом необходимости получения определенного веса керновой пробы полезного с 1-го м. скважины.

Обоснование и построение проектной конструкции скважины производиться снизу вверх. Расчетный диаметр может быть оставлен запасным, если:

А) Геологический разрез слабо изучен;

Б) В скважине ожидаются осложнения, могущие вызвать

Выбор конструкции начинается снизу вверх, т.е обосновывается конечный диаметр бурения. Принимаю конечный диаметр бурения 76 мм. Начиная от забоя двигаемся вверх до трещиноватых известняков этим диаметром, а трещиноватые известняки разбуриваем следующим большим диаметром 93 мм и при необходимости обсаживаем стенки скважины обсадными трубами диаметром 89 мм. Верхняя часть четвертичных отложений разбуривается следующим большим диаметром 112 мм и обсаживается трубами диаметром 108 мм.

Глава 4. Выбор бурового оборудования

Так как скважина забурена из горной выработки, нужно выбрать стационарную установку. Выбор бурового станка производится по глубине бурения. Моя глубина бурения 650 м. Тогда для этих целей подходит буровой станок УКБ-5П.

Буровая установка УКБ-7П предназначена для бурения вертикальных и наклонных геологоразведочных скважин глубиной до 1200 и 2000 м при конечном диаметре 93 и 59 мм, соответственно.

Буровая установка состоит из бурового станка СКБ-5, бурового здания ПБЗ-5, бурового насоса НБ4-320/63, труборазворота РТ-1200М, электростанции ДЭСМ-30. Дополнительно в комплект оборудования могут быть включены лебёдка для подъёма съёмного керноприёмника и трубодержатель.

Таблица 1. Техническая характеристика УКБ-5П.
