6.4.22 Порядок оформления математических уравнений такой же, как и формул.
6.4.23 При необходимости установления в ВКР предельных (допускаемых) отклонений показателя (параметра, размера) числовые значения (номинальные и предельные) указывают в скобках, например,
(65 ± 2) %, а не 65 ± 2 %.
При этом количество знаков номинального значения должно быть
одинаковым с количеством десятичных знаков предельного (допускаемого)
отклонения этого же показателя (параметра, размера), например,
(7,0 ± 0,4) кг, а не (7 ± 0,4) кг.
6.4.24 Если в ВКР приведен ряд числовых значений величины, который выражен одной и той же единицей величины, то обозначение единицы величины указывают только после последнего числового значения, например,
1,0; 1,5; 2,0; 2,5 мм.
При указании диапазона числовых значений также следует указывать одинаковое количество десятичных знаков. Любая группа из трех цифр
числового обозначения величин слева и справа от запятой должна отделяться от других цифр промежутком, за исключением обозначения года, например, 43 888,900 78.
6.4.25 Дробные числа приводят в виде десятичных дробей, за исключением размеров в дюймах, которые следует записывать: 1/4"; 1/2" (а не
).
При невозможности выразить числовое значение в виде десятичной дроби, допускается записывать их в виде простой дроби в одну строчку через косую черту, например, 5/32.
6.5 Иллюстрации
6.5.1 Все иллюстрации в тексте ВКР (графики, чертежи, схемы, компьютерные распечатки, диаграммы, фотоснимки) размещают сразу под текстом,
в котором впервые дана ссылка на них, или на следующей странице, а при
необходимости – в приложении.
6.5.2 Допускается использование иллюстраций в виде приложений нестандартного размера, который в сложенном виде соответствует формату А4.
6.5.3 Иллюстрации, за исключением иллюстраций приложений, нумеруют арабскими цифрами сквозной нумерацией.
6.5.4 На все иллюстрации должны быть приведены ссылки в тексте ВКР. При ссылке следует писать слово «рисунок» с указанием его номера.
6.5.5 Если рисунок один, то он обозначается «Рисунок 1».
6.5.6 Иллюстрации должны иметь наименование и при необходимости – пояснительные данные (подрисуночный текст). Если текст пояснительных
данных приводится над номером рисунка, то допускается понижение шрифта (кегль 12 пунктов). Пояснения, приводимые в тексте, выполняются обычным шрифтом (кегль 14 пунктов).
6.5.7 После номера рисунка ставится тире, наименование пишется
с прописной буквы. Слово «Рисунок» и наименование помещают после пояснительных данных и располагают посередине строки. Рекомендуется отделять
наименование рисунка от следующего за ним текста пропуском одной строки.

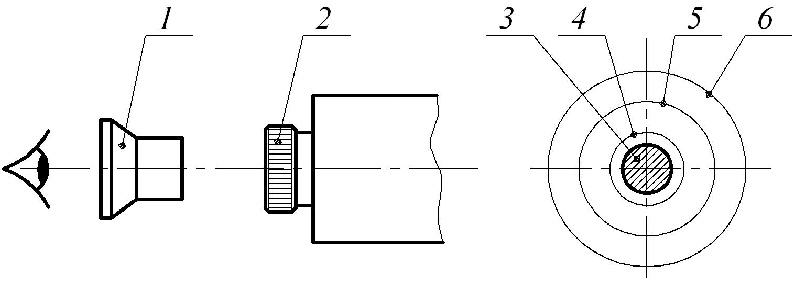

1 – вспомогательная лупа; 2 – окуляр коллиматора; 3 – входной зрачок объектива
теодолита; 4 – оправа объектива теодолита; 5 – выходной зрачок объектива коллиматора;
6 – общее поле зрения окуляра коллиматора
Рисунок 1 – Установка теодолита соосно с коллиматором
или с автоколлиматором
6.5.8 Иллюстрации каждого приложения обозначают отдельной нумерацией арабскими цифрами с добавлением перед цифрой обозначения
приложения, например, рисунок А.3 (приложение А).
6.5.9 При ссылках на иллюстрации следует писать «в соответствии с рисунком 1». Иллюстрации должны выполняться на белой непрозрачной
бумаге, не допускаются калька и миллиметровая бумага. Чертежи, помещенные в тексте пояснительной записки дипломного проекта, должны соответствовать требованиям государственных стандартов Единой системы конструкторской документации (ЕСКД). Допускается выполнение чертежей, графиков, диаграмм, схем посредством использования компьютерной печати, в том числе и цветные.
6.5.10 Иллюстративный материал оформляют в соответствии с требованиями ГОСТ 2.105.
При сложном оформлении иллюстрации с обозначением а) и б), ссылку
в тексте оформляют «в соответствии с рисунком 2» или «в соответствии с рисунком 2, а».

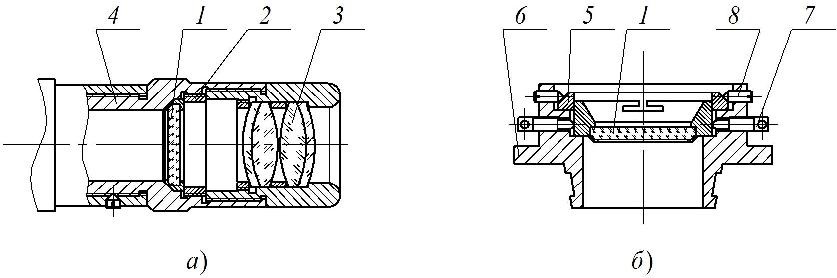

1 – оправа с сеткой; 2 – резьбовое кольцо; 3 – окуляр; 4 – тубус окулярного колена;
5 – промежуточная оправа; 6 – оправа; 7 – юстировочный винт; 8 – стопорный винт
Рисунок 2 – Крепление сеток: а) крепление сетки в окулярном колене
орудийной панорамы; б) крепление юстируемой сетки лабораторного прибора
6.6 Таблицы
6.6.1 Таблицы применяют для лучшей наглядности и удобства сравнения показателей. Таблицу слева, справа и снизу ограничивают линиями.
6.6.2 Таблицы, используемые в ВКР, размещают под текстом, в котором впервые дана ссылка на них, или на следующей странице, а при необходимости – в приложении.
6.6.3 Каждая таблица должна иметь порядковый номер в пределах всей квалификационной работы. Если в ВКР одна таблица, она должна быть обозначена «Таблица 1» или « Таблица В.1», если она приведена в приложении В.
Таблица номер
| |||||||||||||||||||
Головка }Заголовки граф
}Подзаголовки граф
Строки
(горизонтальные ряды)
| Графа (колонки) |
Боковик (графа
для заголовков)
6.6.4 Наименование таблицы допускается не указывать.
6.6.5 В исключительных случаях при необходимости краткого пояснения и/или уточнения содержания таблицы приводят ее наименование, которое записывают с прописной буквы над таблицей после ее номера, отделяя от него тире. При этом точку после наименования таблицы не ставят.
6.6.6 Должен быть выдержан единый стиль оформления таблиц по всему тексту ВКР, т. е. либо все таблицы имеют наименование, либо все – не имеют.
6.6.7 Разделять заголовки и подзаголовки боковика и граф пунктирными и диагональными линиями не допускается.
6.6.8 Таблицу с большим числом строк допускается переносить на другой лист. При переносе части таблицы на другую страницу слово: «Таблица», ее номер и при наличии наименование указывают один раз слева над первой
частью таблицы, а над другими частями пишут курсивом слова «Продолжение таблицы 1». При переносе таблицы повторяют головку таблицы. Допускается нумерация столбцов.
Если в конце страницы таблица прерывается и ее продолжение будет на следующей странице, в первой части таблицы нижнюю горизонтальную линию, ограничивающую таблицу, допускается не проводить.
Таблица 1
| Наименование операции | Номер подраздела, пункта | Средство поверки |
| Внешний осмотр | 8.1 | – |
| Опробование | 8.2 | – |
Продолжение таблицы 1
| Наименование операции | Номер подраздела, пункта | Средство поверки |
| Определение (контроль) метрологических характеристик | 8.3 | – |
| Определение погрешности из- мерений расстояний в полевых условиях | 8.3.1 | Эталонный линейный базис 2-го разряда по ГОСТ 8.503 |
| Примечания 1 Допускается применение других средств поверки, обеспечивающих определение метрологических характеристик с требуемой точностью. 2 Применяемые средства поверки должны иметь действующие свидетельства о поверке. | ||
6.6.9 На все таблицы в тексте должна быть ссылка. При ссылке следует писать слово «таблица» с указанием ее номера, например, « в таблице 1».
6.6.10 Таблицы каждого приложения обозначают отдельной нумерацией арабскими цифрами, например «Таблица А.1» (с добавлением перед цифрой обозначения приложения и точки).
6.6.11 Допускается альбомное расположение таблицы, при этом номер страницы ставится, как и при ее книжном расположении (по короткой стороне листа).
6.6.12 Графу «Номер по порядку, № п/п» в таблицу включать не допускается. Нумерация граф таблицы арабскими цифрами допускается в тех случаях, когда в тексте ВКР имеются ссылки на них.
6.6.13 В заголовках таблиц не допустимы нестандартные сокращения.
В названиях граф надписи пишут в именительном падеже, единственном числе.
6.6.14 Допускается применять в таблице размер шрифта меньший, чем
в тексте – размер шрифта 12 пункт, тип – Times New Roman. Горизонтальные
и вертикальные линии, разграничивающие строки таблицы, допускается не проводить, если их отсутствие не затрудняет пользование таблицей.
6.6.15 Если повторяющийся в разных строках графы таблицы текст
состоит из одного слова, то его после первого написания допускается заменять кавычками; если из двух и более слов, то при первом повторении его заменяют словами «То же», а далее кавычками. Ставить кавычки вместо повторяющихся цифр, марок, знаков, математических и химических символов не допускается. Если цифровые или иные данные в какой-либо строке таблицы не приводятся, то в ней ставят прочерк.
6.6.16 Все графы таблицы должны иметь заголовки. Заголовки граф
и строк таблицы следует писать с прописной буквы, а подзаголовки граф –
со строчной буквы, если они составляют одно предложение с заголовком, или
с прописной буквы, если они имеют самостоятельное значение. В конце
заголовков и подзаголовков таблиц точки не ставят. Заголовки и подзаголовки граф указывают в единственном числе. Заголовок каждой графы должен
располагаться непосредственно над ней.
6.6.17 Обозначения, приведенные в заголовках граф таблицы, должны быть пояснены в тексте или графическом материале.
6.6.18 Обозначения единиц плоского угла следует указывать в каждой строке таблицы, а не в заголовках граф.
6.6.19 Цифры в графах таблиц должны проставляться так, чтобы разряды чисел во всей графе были расположены один над другим, если они относятся к одному показателю. В одной графе должно быть соблюдено одинаковое количество десятичных знаков для всех значений величин.
6.6.20 «Примечания» составляют в таблице отдельную колонку в том случае, когда ими сопровождаются сведения всех или большинства строк.
В противном случае примечание к таблице помещают в конце таблицы над
линией, обозначающей окончание таблицы.
6.6.21 Если в таблице имеются и сноски, и примечания, то в конце
таблицы (внутри ее) приводят вначале сноски, а затем примечания. Сноски располагают с абзацного отступа. При этом сверху перед сносками не проводится
горизонтальная черта.
6.6.22 Таблицы оформляют в соответствии с требованиями ГОСТ 2.105.
Таблица 3
| ||||||||||||||||||
6.7 Даты
6.7.1 Даты. Учебный, хозяйственный, бюджетный, операционный год пишут через косую линейку: в учебном 1983/84 г., в зиму 1983/84 г. В остальных случаях между годами ставится тире: в 1984–1985 гг.
6.7.2 Века следует писать римскими цифрами, используя принятые при этом условные сокращения (VI–IX вв.). Столетия принято записывать арабскими цифрами, например, во 2-м столетии н. э.
6.7.3 При написании дат не допускается отделение от цифр переносом
на другую строку обозначений «г.», «вв.» и т. д.
6.8 Сноски
6.8.1 Если необходимо пояснить отдельные данные, приведенные
в тексте, то эти данные следует обозначать надстрочными знаками сноски.
6.8.2 Сноски в тексте располагают с абзацного отступа кегль (шрифт) 12, тип – Times New Roman, в конце страницы, на которой они обозначены, и отделяют от текста короткой (15 мм) сплошной тонкой горизонтальной линией
с поля левой стороны; к данным, расположенным в таблице, – над линией,
обозначающей окончание таблицы. В конце сноски ставят точку.
6.8.3 Знак сноски ставят непосредственно после того слова, числа, символа, предложения, к которому дается пояснение, и перед текстом пояснения. Знак сноски выполняют арабскими цифрами со скобкой и помещают на уровне верхнего обреза шрифта. Нумерация сносок отдельная для каждой страницы.
6.8.4 Допускается вместо цифр выполнять сноски звездочками без
круглых скобок. Применение более трех звездочек не допускается. Знак сноски
отделяют от ее текста пробелом. Для каждой страницы используют отдельную нумерацию сносок.
6.8.5 Оформление сноски в тексте.
