3. Соедините гнезда защитного заземления устройств с гнездом «РЕ» автотрансформатора А1.
Снятие времятоковой характеристики электротеплового реле.
Цель работы: Изучить устройство, принцип работы электротеплового реле и научиться экспериментально определять его времятоковую характеристику.
Порядок выполнения работы.
Подавать питание можно только после сборки испытуемой схемы и разрешения преподавателя. После проведения эксперимента питание необходимо отключить.
1. Составим на одном стеллаже оборудование, используемое в эксперименте.
2. Собераем схему рис.2.1.
3. Соедините гнезда защитного заземления устройств с гнездом «РЕ» автотрансформатора А1.
4. Отключаем выключатель А11.
5. Повернем регулировочную рукоятку автотрансформатора А1 в крайнее против часовой стрелки положение.
6. Если выступает шток электротеплового реле А5, то нажмите его.
7. Включаем автоматический выключатель и устройство защитного отключения в однофазном источнике питания G1.
8. Включаем выключатели «СЕТЬ» Автотрансформатора А1, блока мультиметров Р1, измерителя тока и времени Р2.
9. Рукоять мультиметра Р1.1 установите в положение «V ~700» и включите его питание.
10. Вращая регулировочную рукоять автотрансформатора А1, установим по вольтметру Р1.1 напряжение, на выходе автотрансформатора А1 равное, например 200 В.
11. Включаем выключатель А11. 12. После срабатывания электротеплового реле А5 считайте показания тока I и времени t, высвечивающиеся на индикаторах измерителя тока и времени Р2, и занесите их в таблицу 2.1.
Таблица 2.1.
| I, A | 3,54 | 3,22 | 2,86 | 2,46 | 2,12 | 1,74 | 1,38 | 1,02 | 0,64 |
| t, C | 3,42 | 3,31 | 3,62 | 3,5 | 3,72 | 4,66 | 5,66 | 12,1 | 38,1 |
13. Отключаем выключатель А11.
14. Нажмите выступающий шток электротеплового реле А5.
15. Уменьшим напряжение на выходе автотрансформатора А1, например на 20 В.
16. Спустя, например 5 минут повторим операции, начиная с включения выключателя А11 и заканчивая уменьшением напряжения на выходе автотрансформатора А1.
17. Повторим пункты 11…16 до тех пор, пока после включения выключателя А11 электротепловое реле А5 не перестанет отключаться.
18. Отключим выключатель «СЕТЬ» блока мультиметров Р1, автотрансформатора А1, измерителя тока и времени Р2.

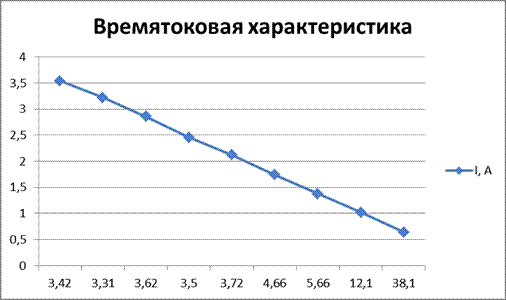

19. Используя данные табл. 2.1, построим искомую времятоковую характеристику t = f(I) электротеплового реле.
20. Вывод: В ходе выполнения работы изучили устройство, принцип работы электротеплового реле и научиться экспериментально определять его времятоковую характеристику.
