6.2 Работа №2 (2часа)

Тема: ИЗМЕРЕНИЕ ЛИНЕЙНЫХ РАЗМЕРОВ И ПОДБОР СЕЧЕНИЯ ПРОВОДА.

Цель работы: Научиться измерять линейные размеры и подборать сечения провода.

Материалы для выполнения работы:

1. Инструмент для измерения линейных размеров – микрометр;

2. Материал – медная проволока;

3. Таблица.

Описание практической работы:

Общие теоретические сведения – ознакомиться с ОТС по предыдущей лабораторной работе.

ЗАДАНИЕ:

Выбрать вставку предохранителя по заданному току (см. варианты по таблице 21).

Диаметр проволочек для плавких вставок. Таблица 20

Тип предохранителя	Номинальный ток патрона, А	Номинальный ток плавкой вставки, А	Диаметр проволочки, мм	Число проволочек
	15	6	0,25	1
		10	0,35	1
		15	0,45	1
		20	0,55	1
ПР -2	60	25	0,6	1
		35	0,75	1
		45	0,9	1
		60	1	1
	100	80	0,8	2
		100	1	2
	200	125	1,1	2
		160	0,9	3
		60	0,55	4
НПР – 100	100	80	0,47	6
		100	0,6	6
		100	0,6	6
НПР - 200	200	125	0,6	8
		160	0,6	10
		200	0.6	12

Варианты заданий. Таблица 21

Варианты	1, 7, 13, 19	2, 8, 14, 20	3, 9, 15, 21	4, 10,16, 22	5, 11,17, 23	6, 12, 18, 24
Тип предохранителя	ПР -2	ПР - 2	ПР - 2	ПР - 2	НПР - 100	НПР - 200
Номинальный ток	15	60	100	200	100	200

Порядок выполнения работы:

1. Изучить теоретический материал предыдущей работы, узнать строение микрометра и научиться пользоваться им.

2. Подобрать диаметр сечения проволочек и их количество. По таблице 20 для заданного типа предохранителя и номинального тока определяем номинальный ток вставки и выбираем диаметр и количество проволочек.

3. Выбрать из предложенного набора проволочки необходимого диаметра, замеряя его микрометром.

4. Изготовить плавкую вставку, скрутив проволочки между собой.

5. Представить в письменном виде результаты эксперимента преподавателю для проверки.

Контрольные вопросы:

1. Укажите точность измерения Вашего микрометра.

2. Для чего нужен нониус?

Список используемой литературы:

1. Димов Ю.В.. Метрология, стандартизация и сертификация. Питер, 2004.

2. Никифоров А.Д., Бакиев Т.А.. Метрология, стандартизация и сертификация. М.: Высшая школа, 2005.

3. А.Г. Сергеев, В.В. Крохин. Метрология. М.: Логос, 2002.

4. И.М.Белкин. Допуски и посадки. Москва «Машиностроение» 1992.

ПРИЛОЖЕНИЕ

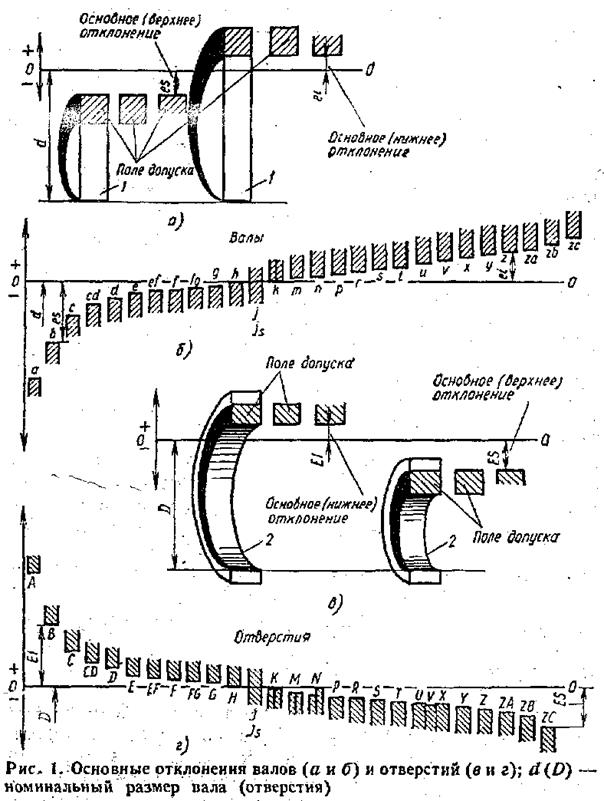

Основные отклонения (в мкм) валов и отверстий (ГОСТ 25346-82). Таблица 1.

Номиналь ные разме ры мм		Основные (верхние)отклонения валов (es со знаком --)
		a	b	c	d	e	f	g	h	j
		Основные (нижние) отклонения отверстий (EI со зн. +)
Св.	До.	A	B	C	D	E	F	G	H	J6
-	3	270	140	60	20	14	6	2	0	2
3	6	270	140	70	30	20	10	4	0	5
6	10	280	150	80	40	25	13	5	0	5
10	14	290	150	95	50	32	16	6	0	6
14	18	290	150	95	50	32	16	6	0	6
18	24	300	160	110	65	40	20	7	0	8
24	30	300	160	110	65	40	20	7	0	8
30	40	310	170	120	80	50	25	9	0	10
40	50	320	180	130	80	50	25	9	0	10
50	65	340	190	140	100	60	30	10	0	13
65	80	360	200	150	100	60	30	10	0	13
80	100	380	220	170	120	72	36	12	0	16
100	120	410	240	180	120	72	36	12	0	16
120	140	460	260	200	145	85	43	14	0	18
140	160	520	280	210
160	180	580	310	230
180	200	660	340	240	170	100	50	15	0	22
200	225	740	380	260
225	250	820	420	280
250	280	920	480	300	190	110	56	17	0	25
280	315	1050	540	330	190	110	56	17	0	25
315	355	1200	600	360	210	125	62	18	0	29
355	400	1350	680	400	210	125	62	18	0	29
400	450	1500	760	440	230	135	68	20	0	33
450	500	1650	840	480	230	135	68	20	0	33

Номиналь ные разме ры мм		Основные (нижние) отклонения валов (ei со знаком + «плюс»).
		k	m	n	p	r	s	t	u	v	x	y	z
		Основные (верхние) отклонения отверстий (ES со знаком - «минус»).
Св.	До.				P	R	S	T	U	V	X	Y	Z
-	3	0	2	4	6	10	14	-	18	-	20	-	26
3	6	1	4	8	12	15	19	-	23	-	28	-	35
6	10	1	6	10	15	19	23	-	28	-	34	-	42
10	14	1	7	12	18	23	28	-	33	-	40	-	50
14	18	1	7	12	18	23	28	-	33	39	45	-	60
18	24	2	8	15	22	28	35	-	41	47	54	63	73
24	30	2	8	15	22	28	35	41	48	55	64	75	88
30	40	2	9	17	26	34	43	48	60	68	80	94	112
40	50	2	9	17	26	34	43	54	70	81	97	114	136
50	65	2	11	20	32	41	53	66	87	102	122	144	172
65	80	2	11	20	32	43	59	75	102	120	146	174	210
80	100	3	13	23	37	51	71	91	124	146	178	214	258
100	120	3	13	23	37	54	79	104	144	172	210	254	310
120	140	3	15	27	43	63	92	122	170	202	248	300	365
140	160					65	100	134	190	228	280	340	415
160	180					68	108	146	210	252	310	380	465
180	200	4	17	31	50	77	122	166	236	284	350	425	520
200	225					80	130	180	258	310	385	470	575
225	250					84	140	196	284	340	425	520	640
250	280	4	20	34	56	94	158	218	315	385	475	580	710
280	315	4	20	34	56	98	170	240	350	425	525	650	790
315	355	4	21	37	62	108	190	268	390	475	590	730	900
355	400	4	21	37	62	114	208	294	435	530	660	820	1000
400	450	5	23	40	68	126	232	330	490	595	740	920	1100
450	500	5	23	40	68	132	252	360	540	660	820	1000	1250

Допуски (в мкм) квалитетов ЕСДП (для основных валов и отверстий). Таблица 2

Интервалы номинальных размеров, мм	Квалитет по ЕСДП
Интервалы номинальных размеров, мм	5	6	7	8	9	10	11	12	13	14	15
До 3	4	6	10	14	25	40	60	100	140	250	400
Св. 3 до 6	5	8	12	18	30	48	75	120	180	300	480
Св. 6 до 10	6	9	15	22	36	58	90	150	220	360	580
Св. 10 до 18	8	11	18	27	43	70	110	180	270	430	700
Св. 18 до 30	9	13	21	33	52	84	130	210	330	520	840
Св. 30 до 50	11	16	25	39	62	100	160	250	390	620	1000
Св. 50 до 80	13	19	30	46	74	120	190	300	460	740	1200
Св. 80 до 120	15	22	35	54	87	140	220	350	540	870	1400
Св. 120 до 180	18	25	40	63	100	160	250	400	630	1000	1600
Св. 180 до 250	20	29	46	72	115	185	290	460	720	1150	1850
Св. 250 до 315	23	32	52	81	130	210	320	520	810	1300	2100
Св. 315 до 400	25	36	57	89	140	230	360	570	890	1400	2300
Св. 400 до 500	27	40	63	97	155	250	400	630	970	1550	2500

Методы финишной обработки деталей для допусков квалитетов от 5 до 17.

Таблица 3

Номер квалитета	Допуск		Число единиц допуска	Методы финишной обработки деталей
Номер квалитета	Обозначение	Расчетная формула	Число единиц допуска	Методы финишной обработки деталей
5	IТ5	7i	7	Притирка и доводка, тонкое (прецизионное) шлифование, суперфиниширование (две операции), полирование тонкое.
6	IТ6	10i	10	Притирка и доводка, тонкое (алмазное) обтачивание и растачивание, чистовое протягивание, чистовое шлифование, калибрование отверстий шариком, обкатывание и раскатывание роликами или шариками, хонингование.
7	IТ7	16i	16	Чистовое обтачивание и растачивание, чистовое шлифование, чистовое протягивание, развертывание двумя развертками, полирование, холодная штамповка с зачисткой и калибровкой.
8	IТ8	25i	25	Чистовое обтачивание и растачивание, развертывание одной-двумя развертками, шлифование, хонингование, обкатывание роликом или шариком, тонкое строгание, тонкое фрезерование, тонкое шабрение.
9	IТ9	40i	40	Шлифование, фрезерование, развертывание, обтачивание и растачивание, протягивание.
10	IТ10	64i	64	Шлифование, обтачивание и растачивание, зенкерование и развертывание, сверление по кондуктору, чистовое строгание и фрезерование, точное литье под давлением, точное прессование деталей из пластмасс.
11	IТ11	100i	100	Чистовое строгание, чистовое фрезерование, сверление по кондуктору, литье по выплавляемым моделям, холодная штамповка, зенкерование, точение и обтачивание.
12 13	IТ12 IТ13	160i 250i	160 250	Черновое обтачивание и растачивание, сверление без кондуктора, строгание, долбление, черновое фрезерование, литье в оболочковые формы, холодная штамповка и вырубных штампах, рассверливание.
14 15	IТ14 IX15	400i 640i	400 140	Черновое обтачивание, растачивание, фрезерование и долбление, литье в песчаные формы и в кокиль, литье под давлением, горячая ковка в штампах.
16 17	IX16 IX17	1000i 1600i	1000 1600	Грубое обтачивание и растачивание, автоматическая газовая резка, сварка, литье в песчаные формы, горячая ковка в штампах, черновое обтачивание.

Поля допусков валов и отверстий по системе ЕСДП (для таблиц 5-14). Таблица 4.

Система отверстия
Основное отверстие Таблица 5	Поля допусков валов для образования посадок
	с зазорами			переходных		с натягами
	Таблица 7		Таблица 6	Таблица 8		Таблица 9
H6	g6	g7	c9	j6	j7	p5	p6
H7	f4	f5	c11	k4	k5	p7	r5
H8	f6	f7	b9	k6	k7	r6	r7
H9	f8	f9	b11	m4	m5	s5	s6
H10	e5	e6	b12	m6	m7	s7	s8
H11	e7	e8	a9	n5	n6	t5	t6
H12	e9	d6	a11	n7	-	t7	u5
H13	d7	d8	-	-	-	u6	u7
H14	d9	d10	-	-	-	u8	v6
H15	d11	-	-	-	-	v7	x7

Система вала
Основной вал Таблица 10	Поля допусков отверстий для образования посадок
	с зазорами			переходных		с натягами
	Таблица 12		Таблица 11	Таблица 13		Таблица 14
h5	G7	F5	C9	J6	JS7	P7	P8
h6	F6	F7	C11	J7	JS8	P9	R6
h7	F8	F9	B9	J8	K5	R7	R8
h8	E5	E6	B11	K6	K7	S6	S7
h9	E7	E8	B12	K8	M5	T6	T7
h10	E9	E10	A9	M6	M7	-	U8
h11	D6	D7	A11	M8	N6	-	-
h12	D8	D9	-	N7	N8	-	-
h13	D10	D11	-	N9	-	-	-
h14	-	-	-	-	-	-	-

Система отверстия. Верхние (ES) и нижние (EI) отклонения (в мкм) основных отверстий в ЕСДП.

Таблица 5

Поле допуска отверстия	отклонение отверстия	Интервал номинальных размеров основных отверстий, мм.
Поле допуска отверстия	отклонение отверстия	Св.1 до 3	Св.3 до 6	Св.6 до10	Св.10 до 18	Св.18 до 30	Св.30 до 50	Св.50 до 80	Св.80 до120	Св.120 до 180	Св.180 до 250
H6	+ES EI	6 0	8 0	9 0	11 0	13 0	16 0	19 0	22 0	25 0	29 0
H7	+ES EI	10 0	12 0	15 0	18 0	21 0	25 0	30 0	35 0	40 0	46 0
H8	+ES EI	14 0	18 0	22 0	27 0	33 0	39 0	46 0	54 0	63 0	72 0
H9	+ES EI	25 0	30 0	36 0	43 0	52 0	62 0	74 0	87 0	100 0	115 0
H10	+ES EI	40 0	48 0	58 0	70 0	84 0	100 0	120 0	140 0	160 0	185 0
H11	+ES EI	60 0	75 0	90 0	110 0	130 0	160 0	190 0	220 0	250 0	290 0
H12	+ES EI	100 0	120 0	150 0	180 0	210 0	250 0	300 0	350 0	400 0	460 0
H13	+ES EI	140 0	180 0	220 0	270 0	330 0	390 0	460 0	540 0	630 0	720 0
H14	+ES EI	250 0	300 0	360 0	430 0	520 0	620 0	740 0	870 0	1000 0	1150 0
H15	+ES EI	400 0	480 0	580 0	700 0	840 0	1000 0	1200 0	1400 0	1600 0	1850 0

Система отверстия. Посадки с большими зазорами. Верхние (es) и нижние (ei) отклонения (в мкм) валов в ЕСДП.

Таблица 6

Поле допу- ска вала	отклонение вала	Интервал номинальных размеров валов, мм.
Поле допу- ска вала	отклонение вала	Св.1 до 3	Св.3 до 6	Св.6 до10	Св.10 до 18	Св.18 до 30	Св.30 до 40	Св.40 до 50	Св.50 до65	Св.65 до 80	Св.80 до 100
c9	-es -ei	60 85	70 100	80 116	95 138	110 162	120 182	130 192	140 214	150 224	170 257
c11	-es -ei	60 120	70 145	80 170	95 205	110 240	120 280	130 290	140 330	150 340	170 390
b9	-es -ei	140 165	140 170	150 186	150 193	160 212	170 232	180 242	190 264	200 274	220 307
b11	-es -ei	140 200	140 215	150 240	150 260	160 290	170 330	180 340	190 380	200 390	220 440
b12	-es -ei	140 240	140 260	150 300	150 330	160 370	170 420	180 430	190 490	200 500	220 570
a9	-es -ei	270 295	270 300	280 316	290 333	300 352	310 372	320 382	340 414	360 434	380 467
a11	-es -ei	270 330	270 345	280 370	290 400	300 430	310 470	320 480	340 530	360 550	380 600

Система отверстия. Посадки с зазором. Верхние (es) и нижние (ei) отклонения (в мкм) валов в ЕСДП.

Таблица 7

Поле допу- ска вала	отклонение вала	Интервал номинальных размеров валов, мм.
Поле допу- ска вала	отклонение вала	Св.1 до 3	Св.3 до 6	Св.6 до10	Св.10 до 18	Св.18 до 30	Св.30 до 50	Св.50 до 80	Св.80 до120	Св.120 до 180	Св.180 до 250
g6	-es -ei	2 8	4 12	5 14	6 17	7 20	9 25	10 19	12 34	14 39	15 44
g7	-es -ei	2 12	4 16	5 20	6 24	7 28	9 34	10 40	12 47	14 54	15 61
f4	-es -ei	6 9	10 14	13 17	16 21	20 26	25 32	30 38	36 46	43 55	50 64
f5	-es -ei	6 10	10 15	13 19	16 24	20 29	25 36	30 43	36 51	43 61	50 70
f6	-es -ei	6 12	10 18	13 22	16 27	20 33	25 41	30 49	36 58	43 68	50 79
f7	-es -ei	6 16	10 22	13 28	16 34	20 41	25 50	30 60	36 71	43 83	50 96
f8	-es -ei	6 20	10 28	13 35	16 43	20 53	25 64	30 76	36 90	43 106	50 122
f9	-es -ei	6 31	10 40	13 49	16 59	20 72	25 87	30 104	36 123	43 143	50 165
e5	-es -ei	14 18	20 25	25 31	32 40	40 49	50 61	60 73	72 87	85 103	100 120
e6	-es -ei	14 20	20 28	25 34	32 43	40 53	50 66	60 79	72 94	85 110	100 129
e7	-es -ei	14 24	20 32	25 40	32 50	40 61	50 75	60 90	72 107	85 125	100 146
e8	-es -ei	14 28	20 38	25 47	32 59	40 73	50 89	60 106	72 126	85 148	100 172
e9	-es -ei	14 39	20 50	25 61	32 75	40 92	50 112	60 134	72 159	85 185	100 215
d6	-es -ei	20 26	30 38	40 49	50 61	65 78	80 96	100 119	120 142	145 170	170 199
d7	-es -ei	20 30	30 42	40 55	50 68	65 86	80 105	100 130	120 155	145 185	170 216
d8	-es -ei	20 34	30 48	40 62	50 77	65 98	80 119	100 146	120 174	145 208	170 242
d9	-es -ei	20 45	30 60	40 76	50 93	65 117	80 142	100 174	120 207	145 245	170 285
d10	-es -ei	20 60	30 78	40 98	50 120	65 149	80 180	100 220	120 260	145 305	170 355
d11	-es -ei	20 80	30 105	40 130	50 160	65 195	80 240	100 290	120 340	145 395	170 460

Система отверстия. Переходные посадки. Верхние (es) и нижние (ei) отклонения (в мкм) валов в ЕСДП.

Таблица 8

Поле допу- ска вала	отклонение вала	Интервал номинальных размеров валов, мм.
Поле допу- ска вала	отклонение вала	Св.1 до 3	Св.3 до 6	Св.6 до10	Св.10 до 18	Св.18 до 30	Св.30 до 50	Св.50 до 80	Св.80 до120	Св.120 до 180	Св.180 до 250
j6	+es -ei	3 3	4 4	4,5 4,5	5,5 5,5	6,5 6,5	8 8	9,5 9,5	11 11	12,5 12,5	14,5 14,5
j7	+es -ei	5 5	6 6	7 7	9 9	10 10	12 12	15 15	17 17	20 20	23 23
k4	+es +ei	3 0	5 1	5 1	6 1	8 2	9 2	10 2	13 3	15 3	18 4
k5	+es +ei	4 0	6 1	7 1	9 1	11 2	13 2	15 2	18 3	21 3	24 4
k6	+es +ei	6 0	9 1	10 1	12 1	15 2	18 2	21 2	25 3	28 3	33 4
k7	+еs +ei	10 0	13 1	16 1	19 1	23 2	27 2	32 2	38 3	43 3	50 4
m4	+es +еi	5 2	8 4	10 6	12 7	14 8	16 9	19 11	23 13	27 15	31 17
m5	+es +ei	6 2	9 4	12 6	15 7	17 8	20 9	24 11	28 13	33 15	37 17
m6	+es +ei	8 2	12 4	15 6	18 7	21 8	25 9	30 11	35 13	40 15	46 17
m7	+es +ei	-	16 4	21 6	25 7	29 8	34 9	41 11	48 13	55 15	63 17
n5	+es +ei	8 4	13 8	16 10	20 12	24 15	28 17	33 20	38 23	45 27	51 31
n6	+es +ei	10 4	16 8	19 10	23 12	28 15	33 17	39 20	45 23	52 27	60 31
n7	+es +ei	14 4	20 8	25 10	30 12	36 15	42 17	50 20	58 23	67 27	78 31

Система отверстия. Посадки с натягом. Верхние (es) и нижние (ei) отклонения (в мкм) валов в ЕСДП.

Таблица 9

Поле допу- ска вала	отклонение вала	Интервал номинальных размеров валов, мм.
Поле допу- ска вала	отклонение вала	Св.18 до 24	Св.24 до 30	Св.30 до 40	Св.40 до 50	Св.50 до65	Св.65 до80	Св.80 до100	Св.100 до 120	Св.120 до140	Св.140 до 150
p5	+es +ei	31 22		37 26		45 32		52 37		61 43
p6	+es +ei	35 22		42 26		51 32		59 37		68 43
p7	+es +ei	43 22		51 26		62 32		72 37		83 43
r5	+es +ei	37 28		45 34		54 41	56 43	66 51	69 54	81 63	83 65
r6	+es +ei	41 28		50 34		60 41	62 43	73 51	76 54	88 63	90 65
r7	+es +ei	49 28		59 34		71 41	73 43	86 51	89 54	103 63	105 65
s5	+es +ei	44 35		54 43		66 53	72 59	86 71	94 79	110 92	118 100
s6	+es +ei	48 35		59 43		72 53	78 59	93 71	101 79	117 92	125 100
s7	+es +ei	56 35		68 43		83 53	89 59	106 71	114 79	132 92	140 100
s8	+es +ei	68 35		82 43		99 53	105 59	125 71	133 79	155 92	163 100
t5	+es +ei	-	50 41	59 48	65 54	79 66	88 75	106 91	119 104	140 122	152 134
t6	+es +ei	-	54 41	64 48	70 54	85 66	94 75	113 91	126 104	147 122	159 134
t7	+es +ei	-	62 41	73 48	79 54	96 66	105 75	126 91	139 104	162 122	174 134
u5	+es +ei	50 41	57 48	71 60	81 70	100 87	115 102	139 124	159 144	188 170	208 190
u6	+es +ei	54 41	61 48	76 60	86 70	106 87	121 102	146 124	166 144	195 170	215 190
u7	+es +ei	62 41	69 48	85 60	95 70	117 87	132 102	159 124	179 144	210 170	230 190
u8	+es +ei	74 41	81 48	99 60	109 70	133 87	148 102	178 124	198 144	233 170	253 190
v6	+es +ei	60 47	68 55	84 68	97 81	121 102	139 120	168 146	194 172	227 202	253 228
v7	+es +ei	68 47	76 55	93 68	106 81	132 102	150 120	181 146	207 172	242 202	268 228
x7	+es +ei	75 54	85 64	105 80	122 97	152 122	176 146	213 178	245 210	288 248	320 280

Система вала. Верхние (es) и нижние (ei) отклонения (в мкм) основных валов в ЕСДП.

Таблица 10

Поле допу- ска вала	отклонение вала	Интервал номинальных размеров основных валов, мм.
Поле допу- ска вала	отклонение вала	Св.1 до 3	Св.3 до 6	Св.6 до10	Св.10 до 18	Св.18 до 30	Св.30 до 50	Св.50 до 80	Св.80 до120	Св.120 до 180	Св.180 до 250
h5	es -ei	0 4	0 5	0 6	0 8	0 9	0 11	0 13	0 15	0 18	0 20
h6	es -ei	0 6	0 8	0 9	0 11	0 13	0 16	0 19	0 22	0 25	0 29
h7	es -ei	0 10	0 12	0 15	0 18	0 21	0 25	0 30	0 35	0 40	0 46
h8	es -ei	0 14	0 18	0 22	0 27	0 33	0 39	0 46	0 54	0 63	0 72
h9	es -ei	0 25	0 30	0 36	0 43	0 52	0 62	0 74	0 87	0 100	0 115
h10	es -ei	0 40	0 48	0 58	0 70	0 84	0 100	0 120	0 140	0 160	0 185
h11	es -ei	0 60	0 75	0 90	0 110	0 130	0 160	0 190	0 220	0 250	0 290
h12	es -ei	0 100	0 120	0 150	0 180	0 210	0 250	0 300	0 350	0 400	0 460
h13	es -ei	0 140	0 180	0 220	0 270	0 330	0 390	0 460	0 540	0 630	0 720
h14	es -ei	0 250	0 300	0 360	0 430	0 520	0 620	0 740	0 870	0 1000	0 1150

Система вала. Посадки с большими зазорами. Верхние (ES) и нижние (EI) отклонения (в мкм) отверстий в ЕСДП.

Таблица 11

Поле допус-ка отверстия	отклонение отверстия	Интервал номинальных размеров отверстий, мм.
Поле допус-ка отверстия	отклонение отверстия	Св.10 до 18	Св.18 до 30	Св.30 до 40	Св.40 до 50	Св.50 до65	Св.65 до80	Св.80 до100	Св.100 до 120	Св.120 до140	Св.140 до 160
C9	+ES +EI	138 95	162 110	182 120	192 130	214 140	224 150	257 170	267 180	300 200	310 210
C11	+ES +EI	205 95	240 110	280 120	290 130	330 140	340 150	390 170	400 180	450 200	460 210
B9	+ES +EI	193 150	212 160	232 170	242 180	264 190	274 200	307 220	327 240	360 260	380 280
B11	+ES +EI	260 150	290 160	330 170	340 180	380 190	390 200	440 220	460 240	510 260	530 280
B12	+ES +EI	330 150	370 160	420 170	430 180	490 190	500 200	570 220	590 240	660 260	680 280
A9	+ES +EI	333 290	352 300	372 310	382 320	414 340	434 360	467 380	497 410	560 460	620 520
A11	+ES +EI	400 290	430 300	470 310	480 320	530 340	550 360	600 380	630 410	710 460	770 520

Система вала. Посадки с зазорами. Верхние (ES) и нижние (EI) отклонения (в мкм) отверстий в ЕСДП.

Таблица 12

Поле допуска отверстия	отклонение отверстия	Интервал номинальных размеров отверстий, мм.
Поле допуска отверстия	отклонение отверстия	Св.1 до 3	Св.3 до 6	Св.6 до10	Св.10 до 18	Св.18 до 30	Св.30 до 50	Св.50 до 80	Св.80 до120	Св.120 до 180	Св.180 до 250
G7	+ES +EI	12 2	16 4	20 5	24 6	28 7	34 9	40 10	47 12	54 14	61 15
F5	+ES +EI	10 6	15 10	19 13	24 16	29 20	36 25	43 30	51 36	61 43	70 50
F6	+ES +EI	12 6	18 10	22 13	27 16	33 20	41 25	49 30	58 36	68 43	79 50
F7	+ES +EI	16 6	22 10	28 13	34 16	41 20	50 25	60 30	71 36	83 43	96 50
F8	+ES +EI	20 6	28 10	35 13	43 16	53 20	64 25	76 30	90 36	106 43	122 50
F9	+ES +EI	31 6	40 10	49 13	59 16	72 20	87 25	104 30	123 36	143 43	165 50
E5	+ES +EI	18 14	25 20	31 25	40 32	49 40	61 50	73 60	87 72	103 85	120 100
E6	+ES +EI	20 14	28 20	34 25	43 32	53 40	66 50	79 60	94 72	110 85	129 100
E7	+ES +EI	24 14	32 20	40 25	50 32	61 40	75 50	90 60	107 72	125 85	146 100
E8	+ES +EI	28 14	38 20	47 25	59 32	73 40	89 50	106 60	126 72	148 85	172 100
E9	+ES +EI	39 14	50 20	61 25	75 32	92 40	112 50	134 60	159 72	185 85	215 100
E10	+ES +EI	54 14	68 20	83 25	102 32	124 40	150 50	180 60	212 72	245 85	285 100
D6	+ES +EI	26 20	38 30	49 40	61 50	78 65	96 80	119 100	142 120	170 145	199 170
D7	+ES +EI	30 20	42 30	55 40	68 50	86 65	105 80	130 100	155 120	185 145	216 170
D8	+ES +EI	34 20	48 30	62 40	77 50	98 65	119 80	146 100	174 120	208 145	242 170
D9	+ES +EI	45 20	60 30	76 40	93 50	117 65	142 80	174 100	207 120	245 145	285 170
D10	+ES +EI	60 20	78 30	98 40	120 50	149 65	180 80	220 100	260 120	305 145	355 170
D11	+ES +EI	80 20	105 30	130 40	160 50	195 65	240 80	290 100	340 120	395 145	460 170

Система вала. Переходные посадки. Верхние (ES) и нижние (EI) отклонения (в мкм) отверстий в ЕСДП.

Таблица 13

Поле допус-ка отверстия	отклонение отверстия	Интервал номинальных размеров отверстий, мм.
Поле допус-ка отверстия	отклонение отверстия	Св.1 до 3	Св.3 до 6	Св.6 до10	Св.10 до 18	Св.18 до 30	Св.30 до 50	Св.50 до 80	Св.80 до120	Св.120 до 180	Св.180 до 250
J6	+ES -EI	2 4	5 3	5 4	6 5	8 5	10 6	13 6	16 6	18 7	22 7
JS7	+ES -EI	5 5	6 6	7 7	9 9	10 10	12 12	15 15	17 17	20 20	23 23
J7	+ES -EI	4 6	6 6	8 7	10 8	12 9	14 11	18 12	22 13	26 14	30 16
JS8	+ES -EI	7 7	9 9	11 11	13 13	16 16	19 19	23 23	27 27	31 31	36 36
J8	+ES -EI	6 8	10 8	12 10	15 12	20 13	24 15	28 18	34 20	41 22	47 25
K5	+ES -EI	0 4	0 5	1 5	2 6	1 8	2 9	3 10	2 13	3 15	2 18
K6	+ES -EI	0 6	2 6	2 7	2 9	2 11	3 13	4 15	4 18	4 21	5 24
K7	+ES -EI	0 10	3 9	5 10	6 12	6 15	7 18	9 21	10 25	12 28	13 33
K8	+ES -EI	0 14	5 13	6 18	8 19	10 23	12 27	14 32	16 38	20 43	22 50
M5	+ES -EI	2 6	3 8	4 10	4 12	5 14	5 16	6 19	8 23	9 27	11 31
M6	+ES -EI	2 8	1 9	3 12	4 15	4 17	4 20	5 24	6 28	8 33	8 37
M7	+ES -EI	2 12	0 12	0 15	0 18	0 21	0 25	0 30	0 35	0 40	0 46
M8	+ES -EI	-	2 16	1 21	2 25	4 29	5 34	5 41	6 48	8 55	9 63
N6	+ES -EI	4 10	5 13	7 16	9 20	11 24	12 28	14 33	16 38	20 45	22 51
N7	+ES -EI	4 14	4 16	4 19	5 23	7 28	8 33	9 39	10 45	12 52	14 60
N8	+ES -EI	4 18	2 20	3 25	3 30	3 36	3 42	4 50	4 58	4 67	5 77
N9	+ES -EI	4 29	0 30	0 36	0 43	0 52	0 62	0 74	0 87	0 100	0 115

Система вала. Посадки с натягом. Верхние (ES) и нижние (EI) отклонения (в мкм) отверстий в ЕСДП.

Таблица 14

Поле допус-ка отверстия	отклонение отверстия	Интервал номинальных размеров отверстий, мм.
Поле допус-ка отверстия	отклонение отверстия	Св.10 до 18	Св.18 до 24	Св.24 до 30	Св.30 до 40	Св.40 до50	Св.50 до65	Св.65 до80	Св.80 до 100	Св.100 до120	Св.120 до 140
P7	-ES -EI	11 29	14 35		17 42		21 51		24 59		28 68
P8	-ES -EI	18 45	22 55		26 65		32 78		37 91		43 106
P9	-ES -EI	18 61	22 74		26 88		32 106		37 124		43 143
R6	-ES -EI	20 31	24 37		29 45		35 54	37 56	44 66	47 69	56 81
R7	-ES -EI	16 34	20 41		25 50		30 60	32 62	38 73	41 76	48 88
R8	-ES -EI	23 50	28 61		34 73		41 87	43 89	51 105	54 108	63 126
S6	-ES -EI	25 36	31 44		38 54		47 66	53 72	64 86	72 94	85 110
S7	-ES -EI	21 39	27 48		34 59		42 72	48 78	58 93	66 101	77 117
T6	-ES -EI	-	-	37 50	43 59	49 65	60 79	69 88	84 106	97 119	115 140
T7	-ES -EI	-	-	33 54	39 64	45 70	55 85	64 90	78 113	91 126	107 147
U8	-ES -EI	33 60	41 74	48 81	60 99	70 109	87 133	102 148	124 178	144 198	170 233

Шероховатость поверхности (ГОСТ 2789—73)

Таблица 15.

	Среднее арифметическое профиля мкм отклонение		Rа,мкм
100	10.0	1.00	0.100	0.010
80	8.0	0.80	0.080	0.008
63	6.3	0.63	0.063
50	5.0	0.50	0.050
40	4.0	0.40	0.040
32	3.2	0.32	0.032
25	2.5	0.25	0.025
20	2.0	0.20	0.020
16.0	1.60	0.160	0.016
12.5	1.25	0.125	0.012

	Высота неровностей профиля по десяти точкам Rz, мкм
	1000	100	10.0	1.00	0.100
	800	80	8.0	0.80	0.080
	630	63	6.3	0.63	0.063
	500	50	5.0	0.50	0.050
	400	40	4.0	0.40	0.040
	320	32	3.2	0.32	0.032
	250	25.0	2.5	0.25	0.025
	200	20.0	2.0	0.20
1600	160	16.0	1.60	0.160
1250	125	12.5	1.25	0.125

Примечание. Подчеркнутые отклонения являются предпочтительными при нормировании

параметра.

Выбор параметров шероховатости в зависимости от эксплуатационных свойств

поверхности детали. Таблица 16.

Условия работы поверхности детали.	Параметры шероховатости
Испытывают трение скольжения и качения, подвержены изнашиванию, должны быть износостойкими.	Rа (Rz), tp.
Испытывают контактные напряжения, должны иметь высокую контактную жесткость и прочность.	Rа (Rz), tp.
Испытывают переменные нагрузки, должны иметь виброустойчивость и прочность при циклических нагрузках.	Rmax, Sm (S).
Образуют герметичные соединения деталей.	Rа (Rz), tp.
Образуют неподвижность соединенных деталей, например в соединениях с натягом.	Rа (Rz)

Шероховатость поверхности при различных методах обработки. Таблица17

Параметры шерохова-тости Rа,мкм	Наименование поверхности изделия	Метод обработки
50 – 25	Вал	Черновое обтачивание.
12,5 - 6,3	Зубчатое колесо Шлицевой вал (Отверстие)	Зубонарезание модульной фрезой. Предварительное шлицефрезерование. Черновое растачивание.
12,5 - 3,2	(Отверстие) (Плоская) Вал	Сверление и растачивание. Черновое торцовое фрезерование. Получистовое обтачивание
6,3 - 3,2	Зубчатое колесо (Отверстие)	Зубонарезание червячной фрезой. Черновое зенкерование.
6,3 - 1,6	(Плоская) (Отверстие)	Шабрение, чистовое торцовое точение, чистовое строгание. Получистовое растачивание
3,2 - 1,6	Зубчатое колесо Шлицевой вал	Зубонарезание долбяками. Предварительное шлифование.
3,2 - 1,25	(Отверстие) (Плоская)	Чистовое зенкерование. Черновое протягивание.
2,5 -1,25 2,5 – 1 2.5 – 0,8 2,5 – 0,63 1,6 – 0,8	(Отверстие) Вал. » (Плоская) Шлицевая втулка	Черновое развёртывание. Предварительное шлифование. Чистовое обтачивание . Шабрение от себя. Шлицепротягивание.
1.25 – 0,63 1.25 – 0,32 1,25 – 0,2 1 – 0,2	(Отверстие) » Вал (Плоская)	Ч истовое развертывание. Чистовое протягивание. Чистовое шлифование. Тонкое фрезерование.
1 – 0,32	Шлицевой вал Зубчатое колесо	Обкатывание шлицев. Обкатывание зубьев.
0,8 – 0.2 0,8 – 0,1 0,63 – 0,32 0,32 – 0,08 0,25 – 0,05 0,25 – 0,04 0,16 – 0,02	(Отверстие) Вал (Отверстие) » Вал (Отверстие) »	Тонкое растачивание. Тонкое обтачивание. Тонкое развертывание. Тонкое шлифование. То же Тонкое хонингование. Притирка.

Минимальные требования к шероховатости поверхности (по параметру Rа, мкм) в зависимости от допусков размера. Таблица 18.

Допуск размера	Номинальные размеры, мм				Допуск размера	Номинальные размеры, мм
Допуск размера	до 18	18 до 50	50 до120	Св.120	Допуск размера	до 18	18 до 50	50 до120	Св.120
IТ5	0,4	0,8	1,6	1,6	IТ8	1,6	3,2	3,2	3,2
	0,2	0,4	0,8	0,8		0,8	1,6	3,2	3,2
	0,1	0,2	0,4	0,4		0,4	0,8	1,6	1,6
IТ6	0,8	1,6	1,6	3,2	IТ9	3,2	3,2	6,3	6,3
	0,4	0,8	0,8	1,6		1,6	3,2	3,2	6,3
	0,2	0,4	0,4	0,8		0,8	1,6	1,6	3,2
IT7	1,6	3,2	3,2	3,2	IТ10	3,2	6,3	6,3	6,3
	0,8	1,6	1,6	3,2		1,6	3,2	3,2	6,3
	0,4	0,8	0,8	1,6		0,8	1,6	1,6	3,2

Средства измерения наружных и внутренних линейных размеров (в мм)

Таблица 19

Прибор	Тип (модель)	Диапазон измерения	Цена деления (отсчет по нониусу	Пределы допускаемой погрешности при классе точности					Пример обозначения
				0		1		2
Штангенциркуль (ГОСТ 166—80)	ШЦ-1	0—125	(0,1)	±0,05					Штангенциркуль ШЦ-П-250-0,05 ГОСТ 166-80 (пределы измерений 0—250 мм; значение отсчета по нониусу 0,05 мм) 1
	ШЦ-П ШЦ-Ш	0—160 0—200 0—250	(0,1 и 0,05)	При нониусе 0,05 ±0,05 При нониусе 0,1: ±0,06 для участка 0--100 ±0,07 » » 100--200 ±0,08 » » 200--250 ±0,08 » » 250--300 ±0,09 » » 300--400 ±0,1 » » 400--1000 ±0,16 » » 1000--1100 ±0,17 » » 1100--1200 ±0,18 » » 1200--1300 ±0,19 » » 1300--1400 ±0,2 » » 1400--2000
	шц-ш	0—315 0—400 0—500 250—630 250—800 320—1000 500—1250 500—1600 800—2000	(0,1)
Штангенглубино-мер (ГОСТ 162—80)	ШГ	0—160; 0—200; 0—250; 0—315; 0—400	(0,05)	±0,05					Штангенглубино-мер ШГ-200 ГОСТ 162—80 2
Штангенрейсмас (ГОСТ 164—80)	ШР	0—250; 40—400; 60—630	(0,05)	±0,05					Штангенрейсмас ШР-250-0,05 ГОСТ 164—80 (пределы измерений 0—250 мм; значение отсчета по нониусу 0,05 мм)
		100 - 1000 600 - 1600 1500 - 2500	(0,1)	±0,1 для участка до 1000 ±0,15 » » 1000—1600 ±0,2 » » 1600—2500
Гладкий микрометр (ГОСТ 6507—78)	МК	0—25	0,01	-	±0,002		±0,004		Микрометр М К-50-1 ГОСТ 6507—78 (пределы измере-ния 25—50 мм; класс точности 1) 4
		25—50; 50—75; 75—100			±0,0025		±0,004
		100—125 125—150 150—175 175—200			±0,003		±0,005
		200—225 225—250 250—275 275—300			±0,004		±0,006
		300—400 400—500			±0,005		±0,008
		500—600			±0,006 \|		±0,01
Микрометрический глубиномер (ГОСТ 7470—78)	ГМ	0 - 25 25 - 50 50 - 100 100 - 150	0,01	-	±0,002 ±0,003 ±0,003 ±0,004		±0,004 ±0,004 ±0,005 ±0,006		Глубиномер 5 ГМ-150 ГОСТ 7470—78 (пределы измере-ния 100-150 мм)
Индикатор часового типа (ГОСТ 577-68)	ИЧ	0 - 2 , 0 - 5, 0 - 10, 0 - 25	0,01	0,01 0,012 0,015 0,022	0,012 0,016 0,02 0,03		—		Индикатор ИЧ 6 10Б кл. 1 ГОСТ 577—68 (диапазон измерения 0—10 мм; Б — брызго-защищенный; класс точности 1)
	ИТ	0 - 2	0,01	0,01	0,012		—
Многооборотный индикатор (ГОСТ 9696—82)	1МИГ	0 - 1	0,001	0,002					Индикатор 1МИГ ГОСТ 9696—82 7
	2МИГ	0 - 2	0,002	0,003
Скоба рычажная (ГОСТ 11098—75)	СР	0 - 25; 25 - 50; 50 - 75 75 - 100 100 - 125 125 - 150	0,002	±0,002					Скоба СР 50 ГОСТ. 31098-75 (диапазон измере-. ний 25—50 мм) 8
Скоба индикаторная (ГОСТ 11098-75)	СИ	0—50; 50—100	0,01	±0,008					Скоба СИ-50 ГОСТ 11098-75. (диапазон изме-рения 0—50 мм) 9
		100—200		±0,01
		200—300 300—400		±0,012
		400—500 500—600		±0,015
		600—700 700—800 800—1000		±0,02
1 1	2 2	3 3	4 4	5 5					6 6
Рычажный микрометр (ГОСТ 4381—87)	МР	0—25; 25—50 50—75 75—100	0,002	±0,003					Микрометр МР-50 ГОСТ 4381—87 (диапазон измерений 25—50 мм) 10
		100—125 125—150 150—200		±0,004
		200—250 250—300		±0,005
		300—400		±0,006
		400—500		±0,007
Рычажный микрометр (ГОСТ 4381—87)	МРИ	300 - 400	0,01	±0,007					Микрометр МРИ 400—0,01 ГОСТ 4381—87 (диапазон измерений 300—400 мм; цена деления 0,01 мм) 11
		400 - 500		±0,008
		500 - 600		±0,01
		600 - 700		.±0,012
		706 - 800		±0,014
		800 - 900		±0,016
		900 - 1000		±0,018
		1000 - 1200		±0,02
		1200 - 1400		±0,025
		1400 - 1600		±0,028
		1600 - 1800,		±0,032
		1800 - 2000		±0,036
Электронный показывающий прибор (ГОСТ 23714—79).	(276)	±0,003 ±0,015 ±0,030 ±0,150 ±0,300	0,0001 0,0005 0,001 0,005 0,01	±0,001					Показывающий прибор с индуктивным преобразователем мод. 276 12
Пружинная изме- рительная головка (ГОСТ 6933—81)	1ИГП 2ИГП 5ИГП 10ИГП	±0,03 ±0,06 ±0,150 ±0,300	0,001 0,002 0,005 0,01	0,0006 0,0012 0,003 0,005					Измерительная головка 1ИГП ГОСТ 6933—81
Оптикатор (ГОСТ 10593—74)	05П 1П	±0,05 ±0,125	0,0005 0,001	±0,0004 ±0,0008					Оптикатор 1П ГОСТ 10593—74
Индикаторный нутромер (ГОСТ 868—82)	ИН	6—10; 10—18	0,01	-	0,008		0,012		Нутромер НИ 6-10-1 ГОСТ 868—82 (диапазон измерения 6-10 мм класс точности 1) 15
		18—50		-	0,012		0,015
		50—100 100—160 160—250		-	0,015		0,018
		250—450 450—700 700—1600		-	-		0,022
Нутромер с головкой 1ИГ (ГОСТ 9244—75)	(103) (104)	3 - 6 6 - 10	0,001	±0,0018 ±0,001					Нутромер 16 мод. 103 ГОСТ 9244—75
Нутромер с головкой 2ИГ (ГОСТ 9244—75)	(106)	10—18	0,002	±0,0035					Нутромер, мод. 106 ГОСТ 9244—75 17
	(109)	18-50		±0,0035
	(154) (155) (156)	50—100 100—160 160—260		±0,004
Нутромер с микрометрической головкой (ГОСТ 40—88)	НМ	50 – 75 75 - 125	0,01	±0,004 при размере 50—125					Нутромер 18 НМ-75 ГОСТ 10—88 (верхний предел измерения 75мм)
		75 – 600 150 – 1250 600 - 2500		±0,006 при размере 125—200 ±6,008 » » 200—325 ±0,010 » » 325—500 ±0,015 » » 500—800 ±0,020 » » 800—1250 ±0,025 » » 1250—1600 ±0,030 » » 1600—2000 ±0,040 » » 2000—2500
Нутромер с микроголовкой оснащённой индикатором часового типа (ГОСТ 10—88)	НМИ	1250—4000 2500—6000	0,01						Нутромер НМИ 4000 ГОСТ 10—88 19

Допускаемые погрешности измерения, в мкм (ГОСТ 8.051-81)

Таблица 20

Номинальные размеры, мм	Квалитеты
Номинальные размеры, мм	4	5	6	7	8	9	10	11	12	13	14	15	16	17
До3	1	1,4	1,8	3	3	6	8	12	20	30	50	80	120	200
Св. 3 до 6	1,4	1,6	2	3	4	8	10	16	30	40	60	100	160	240
Св. 6 до10	1,4	2	2	4	5	9	12	18	30	50	80	120	200	300
Св. 10 до18	1,6	2,8	3	5	7	10	14	30	40	60	90	140	240	380
Св.18 до30	2	3	4	6	8	12	18	30	50	70	120	180	280	440
Св.30 до 50	2,4	4	5	7	10	16	20	40	50	80	140	200	320	500
Св.50 до 80	2,8	4	5	9	12	18	30	40	60	100	160	240	400	600
Св.80 до 120	3	5	6	10	12	20	30	50	70	120	180	280	440	700
Св.120 до180	4	6	7	12	16	30	40	50	80	140	200	320	500	800
Св.180 до 250	5	7	8	12	18	30	40	60	100	160	240	380	600	1000

<< < Предыдущая

12 13 14 15 16 17 18 19 20 21 22 23 24 25 / 25 25
