Тема: изучение концевых мер длины и измерение линейных размеров.

Дата: 2025-06-14; Просмотры: 9

Оценка:

0.00 из 5.00 — оценок

Скачиваний: 0

Скачать

Цель работы: Изучить концевые меры длины и научиться измерять линейные размеры.

Материалы для выполнения работы:

- штангенциркули;

- штангенглубиномеры;

- штангенрейсмасы;

- микро­метры;

- набор деталей.

Описание практической работы:

Общие теоретические сведения.

Наибольшее распространение получили прямые и аб­солютные измерения. При прямых измерениях искомое значение находят непосредственно из опытных данных. Размер изделия определяют по показаниям измеритель­ного прибора, например по показаниям штангенциркуля и т. п. Измерение, основанное на прямых измерениях одной или нескольких основных величин и (или) исполь­зовании значений физических констант, называется абсо­лютным.

Иногда трудно или даже невозможно осуществить пря­мые измерения, например диаметра трубопровода. Тогда прибегают к косвенным измерениям, при которых искомое значение находят на основании, зависимости между этой величиной и величинами, подвергаемыми прямым изме­рениям. При измерении диаметра трубопровода с помощью рулетки измеряют не диаметр D, а длину L по наружной окружности трубы: D = L/п, где л =3,14.

Выбранное средство измерений, его конструкция, опре­деляет и метод измерений. Метод измерений - совокуп­ность приемов использования принципов и средств изме­рений. Под принципом измерений понимают физическое явление или совокупность физических явлений, положен­ных в основу измерений.

В производственных условиях наиболее широко при­меняется метод непосредственной оценки и значительно реже — метод сравнения с мерой. При методе непосред­ственной оценки значение измеряемой величины получают непосредственно по отсчетному устройству измерительного прибора прямого действия, например штангенциркуля, микрометра, микрометрического нутромера и т. п. При методе сравнения с мерой измеряемую величину сравни­вают с величиной, воспроизводимой мерой. Мера - сред­ство измерений, предназначенное для воспроизведения физической величины заданного размера. Различают плоскопараллельные концевые меры и штриховые меры. Первые меры в цеховых условиях называют, плитками, так как они выполняются в виде прямоугольного параллеле-пипеда с двумя зеркально плоскими взаимно парал­лельными измерительными поверхностя-ми. За длину кон­цевой меры длины принята длина перпендикуляра, опу­щенного из данной точки измерительной поверхности концевой меры на противоположную измерительную по­верхность. Концевые меры поставляют в наборах шести классов точности: 00; 01; 0; I; 2 и 3. К штриховым мерам относят металлические рулетки и линейки, а также шкалы линейных размеров.

Разновидностями метода сравнения с мерой являются: дифференциальный метод и метод совпадений. Оба эти метода используют при проведении измерений высокой точности с помощью достаточно сложных и дорогостоящих измерительных приборов, характеризуемых малыми ос­новными погрешностями.

При дифференциальном методе на измерительный при­бор воздействует разность измеряемой величины и извест­ной величины, воспроизводимой мерой. Так, диаметр от­верстия измеряют индикаторным нутромером, предвари­тельно настроенным на размер с помощью концевых мер длины или калиброванных колец. Наружные размеры измеряют рычажными скобами.

При методе совпадений определяют разность между измеряемой величиной и величиной воспроизводимой ме­рой, используя совпадение отметок шкал (при линейных измерениях) или периодических сигналов (при поверке приборов времени).

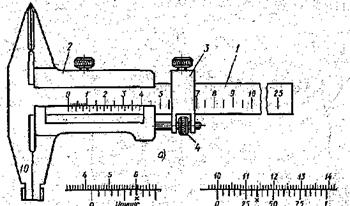

Штангенприборы (штангенциркули, штангенглубиномеры и штангенрейсмасы) относят к наименее точным, простым и дешевым измерительным приборам. Основными деталями штангенприборов являются металлическая ли­нейка 1 (рис. 2, а; шкала с интервалом деления 1 мм) и свободно перемещающаяся по штанге рамка 2, на скосе которой (напротив миллиметровой шкалы) нанесена вспо­могательная шкала — нониус. Нониус служит для от­счета дробных долей миллиметра. Штангенприборы вы­пускают с отсчетом по нониусу 0,1 (рис. 2, б) и 0,05 мм (рис. 2, в). При измерении размера отсчитывают сначала целое число миллиметров по шкале штанги (ближайшее к нулевой отметке нониусной шкалы) и к нему прибав­ляют дробное число миллиметра, отсчитываемое по шкале нониуса, полученное умножением цены деления нониуса на порядковый номер штриха нониусной шкалы, совпав­шего со штрихом шкалы штанги.

Некоторые типы штангенприборов снабжены микро­метрической подачей, состоящей из рамки 3 (см, рис. 2, а), в вырезе которой помещена гайка 4, навернутая на микрометричес-кий винт, закрепленный в нижней части рамки 2. Микрометрическая подача повышает точность измерения размеров.

При измерении наружных размеров измеряемое изде­лие 1 охватывают губками штангенциркуля (рис. 2, г), прижимая неподвижную губку прибора к одной из поверхностей изделия, например вала, а вторую губку с рам­кой и нониусом приближают к противо-положной (второй) поверхности изделия, обеспечивая нормальную силу изме­рения. Застопорив рамку 2 винтом, снимают показания по шкалам прибора. При наличии микроподачи стопорят рамку 3, а вращением гайки 4 подводят рамку 2 до со­прикосновения с поверхностью изделия. При отсчете по­казаний и определения результатов измерения внутренних размеров (рис. 2, д) необходимо к показаниям по шкалам штангенциркуля прибавлять толщину губок, маркированную на них, если измерение проводилось штанген-цирку­лем ШЦ-П или ШЦ-Ш. На рис. 2а намаркирована толщина губок, равная 10 мм.

б) в) г)

д) е) ж)

Рис.2. Штангенприборы микрометрические приборы:

а- штангенциркуль типа ШЦ-II; б и в - Шкалы шгангенприборов с отсчетом по нониусу соответственно 0,1 и 0,05 мм; г и д - примеры измерения штангенциркулем наружного и внутреннего размеров; е - пример измерения высоты уступа штангенглубиномером; ж -пример разметки детали штангенрейсмасом; з - гладкий микрометр; и и к - отсчетные шкалы микрометрических приборов; л - пример измерения микрометром диаметра вала; м -пример измерения диаметра отверстия нутромером; н – настольный микрометр мод. 19005

Штангенглубиномеры предназначены для измерения глубин пазов, отверстий, а также высот выступов (рис. 2,е).

Штангенрейсмасы используют для измерения высот, уступов и проведения разметочных работ (рис. 2, ж).

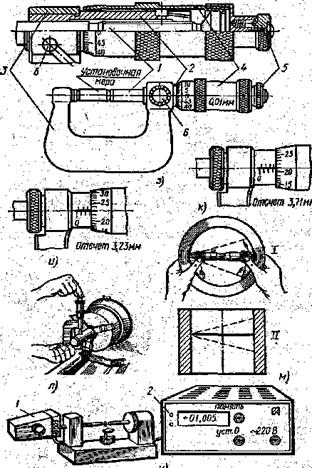

Микрометрические приборы, к которым относят микро­метры различных типов и назначений, микрометрические глубиномеры и микрометрические нутромеры, более точ­ные, чем штангенприборы. Принцип действий этих при­боров основан на преобразовании: вращательного движе­ния точного микрометрического винта 1 (рис. 2, з), уста­новленного во внутреннюю резьбу стебля 2, запрессован­ного в скобу 3 микрометра, в поступательное перемещение микровинта вдоль оси вместе с барабаном 4 и механизмом трещотки 5. При шаге микровинта, равном 0,5 мм, пово­рот его на 360° вызывает перемещение вдоль оси на 0,5 мм. На наружной цилиндрической поверхности стебля имеется продольная отсчетная линия (для отсчета делений, нане­сённых на торцовом скосе барабана), над и под которой нанесены миллиметровые шкалы, смещенные на. 0,5 мм. На скосе барабана нанесено 50 делений. Поворот барабана с микровинтом на одно деление относительно отсчетной линии на стебле соответствует их перемещению в осевом направлении на 0,01 мм, равному цене деления прибора.

При отсчете показаний (при застопоренном микровинте с помощью устройства 6) отсчитывают целое число милли­метров по нижней шкале стебля (например 3 мм согласно рис. 2, и) и прибавляют число сотых долей миллиметра, например 23-й штрих шкалы барабана, совпавший с от­счетной линией на стебле, что соответствует 0,23 мм. Итоговый отсчет размера по шкалам микрометра составит 3 + 0,23 =3,23 мм. Если при отсчете показаний край барабана перешел за деление шкалы, нанесенной выше отсчетной линии, то к результату, отсчитанному по опи­санной выше методике, необходимо прибавить 0,5 мм. Например, итоговый отсчет по рис. 2, к составляет 3,21 +0,5 =3,71мм.

Перед измерением проверяют нулевую установку или нижний предел измерений. Если эта установка «сбита», то ее следует восстановить. Для установки нижнего пре­дела измерений микрометров с пределами измерения св. 25 мм предусмотрены установочные меры (см. рис. 2, з). Для приведения в соприкосновение измерительных по­верхностей микрометра с измеряемым валом пользуются только механизмом трещотки 5, (рис. 2, л). Нормальная сила измерения обеспечивается при трех-пяти щелчках трещотки. Размеры детали измеряют при остановленном станке.

Микрометрический нутромер предназначен для измерения внутренних размеров и состоит из микрометриче­ской головки, удлинителей и наконечника.

Для измерения диаметра отверстия (рис. 2, м) микро­метрический нутромер, вводят в контролируемое отвер­стие, прижимая его левую измерительную поверхность левой рукой, а правой рукой, вращая барабан, вывинчи­вают микровинт до соприкосновения его с противолежа­щей поверхностью отверстия. Нутромер при этом необ­ходимо слегка покачивать до ощущения легкого трения поверхностей нутромера и изделия. Находят наибольшие показание нутромера в положении I. Так как нутромер не имеет центрирующего мостика, то следует найти наи­меньший размер отверстия в плоскости осевого сечения в положении II. Следует добиваться совпадения показа­ний нутромера в положениях I и II. Только после этого определяют размер отверстия по шкалам микрометриче­ской головки нутромера.

Настольный микрометр мод. 19005 с цифровым элек­тронным отсчетом (рис. 2, н) предназначен для измере­ния размеров прецизионных деталей. Микрометр имеет растровый преобразователь и электронный блок 2 с вы­ходом для передачи информации в системы управления.

Повышение точности средств измерения привело к ус­ложнению их конструкции, применению зубчатых и рычажно-зубчатых передач и использованию дифференци­ального метода измерения.

ЗАДАНИЕ:

Произвести замер выданных деталей штангенприборами и микрометром и указать точность измерений.

Порядок выполнения работы:

1. Получить по две детали у преподавателя.

2. Одну деталь замерить штангенприборами, другую микрометром.

3. Перечертить таблицу 19 и заполнить ее.

Таблица 19

Контрольные вопросы:

1. Что значит:- измерение линейных размеров?

2. Что измеряют следующими приборами:

- штангенциркулями;

- штангенглубиномерами;

- штангенрейсмасами;

- микрометрами;

- индикаторами;

- рычажными скобами;

- индикаторными нутромерами;

- калибрами.

3. Какие достоинства и недостатки каждого прибора?

Список используемой литературы:

1. Димов Ю.В.. Метрология, стандартизация и сертификация. Питер, 2004.

2. Никифоров А.Д., Бакиев Т.А.. Метрология, стандартизация и сертификация. М.: Высшая школа, 2005.

3. А.Г. Сергеев, В.В. Крохин. Метрология. М.: Логос, 2002.
