Тема 7 снижение вертолета с поступательной скоростью

7.1 Общая характеристика

Режимом снижения с поступательной скоростью называется равномерное прямолинейное движение вертолета по нисходящей тра­ектории с постоянной скоростью и углом.

По сравнению с вертикальным снижением несущий винт работает в ко­сом потоке, поэтому исключается попадание в режим "вихревого кольца".

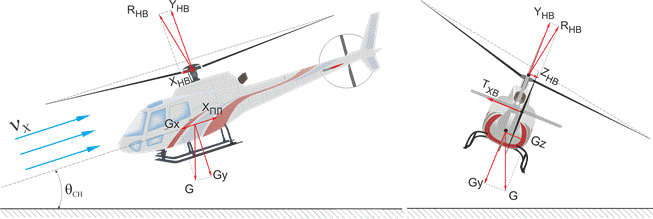

Анализ схемы сил при снижении (рис. 57) показывает:

- составляющая силы тяжести G направлена в сторону движения и является движущей силой;

- несущий винт может созда­вать как движущую силу, так и тормозящую си­лу (в случае крутого снижения).


Рис. 57 Схема сил

Соотношение действующих сил:

Y н =G·cos Θсн Θсн =const;

X н +G·sin Θсн =X пл Vx=cons;

Тхв=Zн+Gz β=0;

ΣΜ= 0 Отсутствие вращений.

Силы и моменты при установившемся снижении должны находиться в равновесии. Поэтому для выдерживания режима снижения пилот осущест­вляет балансировку вертолета органами управления, контролируя положение вертолета визу­ально и по приборам.



7.2 Характеристики режима снижения



К ним относятся: скорость снижения, вертикальная скорость, угол сниже-ния.

Вертикальная скорость - это высота, теряемая вертолетом за еди­ницу времени. Это вертикальная составляющая скорости снижения.

Из схемы сил (рис. 57) вид­но, что потребная тяга и мощность на снижении меньше, чем в горизон­тальном полете на некоторую величину, называемую дефицитом тяги - ∆Т и дефицитом мощности - ∆N:

Тпотр=Тгп-∆Т,

Nпотр=Nгп-∆N.

Дефицит мощности – это та работа, которая затрачивается для придания массе вертолета G вертикальной скорости снижения, и рассчитывается по формуле:

Vy =-∆N/G.

Анализ формулы показывает:

- вертикальная скорость снижения зависит от скорости снижения, массы вер­толета, плотности воздуха, режима двигателя;

- минимальное значение Vymin соответствует экономической скорости снижения Vэк, на которой дефицит мощности на вертолете минимальный.

Угол снижения - это угол, образованный траекторией снижения вертолета и линией горизонта.

Формула для расчета совпадает с формулой набора высоты и берется с обратным знаком:

SinΘ сн=- Vy /(V±U) = -∆N/ G /(V±U),

где V ±U – путевая воздушная скорость с учётом скорости и направления ветра.

На угол снижения влияют следующие фак­торы: истинная воздушная скорость, скорость и направление ветра, масса вертолета, плотность воздуха, режим работы двигателя.

Максимальный угол снижения получается при минималь­ной путевой скорости, т.e. при встречном ветре. Дополнительное увеличение угла снижения достигается при уменьшении мощности двига­теля

При полном дросселировании двигателя вертолёт переходит на планиро-вание в режиме авторотации.

Чем меньше скорость снижения вертолета, тем больше время снижения с данной высоты, упрощается расчет на посадку.

При встречном ветре угол снижения возрастает при сохранении верти-кальной скорости.

Cнижение предшествует режиму посадки, поэтому скорость снижения еврокоптера должна обеспечивать пологое снижение и плавное приземление для пробега.

Скорости снижения графически определяются по графику–поляре скоростей снижения (рис. 58).

7.2.1 Поляра скоростей снижения
