Пример расчета приведенного сопротивления теплопередаче участков стен, расположенных за остекленными лоджиями и балконами

Дата: 2025-05-25; Просмотры: 4

Оценка:

0.00 из 5.00 — оценок

Скачиваний: 0

Скачать

Исходные данные

Девятиэтажное жилое здание со стенами из пористого силикатного кирпича толщиной 770 мм ( = 1,45 м²·°С/Вт), построено в г. Ярославле (t_ext = -31 °С). Балконы и лоджии остеклены однослойным остеклением (R_F = 0,18 м²·°С/Вт), нижняя часть утеплена (R_w = 0,81 м²·°С/Вт). В наружных стенах в зоне остекленных балконов светопроемы заполнены оконными и дверными блоками с двухслойным остеклением в раздельных переплетах ( = 0,44 м²·°С/Вт). Наружный торец балкона имеет стенку из силикатного кирпича толщиной 380 мм (R_w = 0,6 м²·°С/Вт). Температура внутреннего воздуха t_int = 21 °С. Определить приведенное сопротивление теплопередаче системы ограждающих конструкций остекленного балкона.

Порядок расчета

Согласно геометрическим показателям ограждений остекленного балкона, представленным на рисунке У.1, определены сопротивления теплопередаче R^r и площади А отдельных видов ограждений:

1. Наружная стена из пористого силикатного кирпича толщиной 770 мм, = 1,45 м²·°С/Вт, А _w = 15 м².

2. Заполнение балконного и оконного проемов деревянными блоками с двухслойным остеклением в раздельных переплетах = 0,44 м²·°С/Вт, A_F = 6,5 м².

3. Торцевая стенка из силикатного кирпича толщиной 380 мм = 0,6 м²·°С/Вт, A_w = 3,24 м².

4. Непрозрачная часть ограждения балкона R_w = 0,81 м²·°С/Вт, A_w = 6,9 м².

5. Однослойное остекление балкона R_F = 0,18 м²·°С/Вт, A_F = 10,33 м².

Определим температуру воздуха на балконе t_bal при расчетных температурных условиях по формуле (43)

t_bal = [21 (15 / 1,45 + 6,5 / 0,44) – 31·(10,33 / 0,18 + 6,9 / 0,81 + 3,24 / 0,60] / (15 / 1,45 +

+ 6,5/ 0,44 + 10,33 / 0,18 + 6,9 / 0,81 + 3,24 / 0,6) = -1683,06 / 96,425 = -17,45 °С.

По формуле (45) определим коэффициент n:

n = (21 + 17,45) / (21 + 31) = 0,739.

По формулам (44) получим уточненные значения приведенного сопротивления теплопередаче стен и заполнений светопроемов с учетом остекления балкона:

= 1,45 / 0,739 = 1,96 м²·°С/Вт;

= 044 / 0,739 = 0,595 м²·°С/Вт.

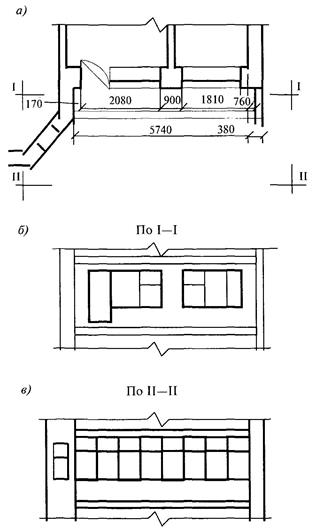

Рисунок У.1 — План (а), разрез (б) по сечению I—I плана и фасад (в) по сечению II—II остекленного балкона многоэтажного жилого здания
