Определение приведенного сопротивления теплопередаче неоднородных участков трехслойных панелей из листовых материалов
В зонах соединительных элементов трехслойных панелей из листовых материалов (тавров, двутавров, швеллеров, z-образных профилей, стержней, болтов, обрамляющих торцы панелей элементов и прочее) условно полагается, что теплопередача через ограждение происходит двумя путями: преобладающая — через металлические включения и через утеплитель. Такое расчленение теплового потока позволяет представить прохождение теплоты через цепь, состоящую из последовательно и параллельно соединенных тепловых сопротивлений ri, °С/Вт, для которой возможно рассчитать общее сопротивление по следующим элементарным зависимостям:
r' + r" = r, °С/Вт; (П.1)
1 / r' + 1 / r" = 1 / r, Вт/°С; (П.2)
Ro = r А, м2·°С/Вт. (П.3)
Наиболее распространенные тепловые сопротивления, встречающиеся в трехслойных панелях из листовых материалов, следует определять по формулам для:

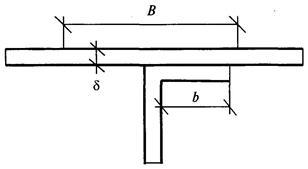

1) примыкания полки профиля к облицовочному металлическому листу
, (П.4)
где ;
a — коэффициент теплоотдачи поверхности панели, Вт/(м2·°С);
lm — теплопроводность металла, Вт/(м·°С);

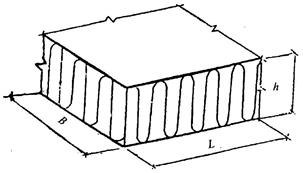

А = BL — площадь зоны влияния теплопроводного включения, м2, шириной В и длиной L; для профилей, когда В превышает ширину зоны теплового влияния профиля, L = 1 м;
d — толщина облицовочного листа, м;
при bB / 2 > 2 th (bB / 2) » 1.
При примыкании полки металлического профиля теплопроводностью lm к неметаллическому листу с теплопроводностью lnm при lm >> lnm
r = r' r" / (r' + r") - 1 / (А a);
r' – (d / lnm + 1 / a) / (BL);
при В >> d; (П.5)
2) примыкания торца металлического стержня (болта) к облицовочному листу
r = {1 / [2p lm d f (b, r1, r2)]} – n / (Aa), (П.6)
где n — число болтов на расчетной площади;
r1 — радиус стержня, м;
r2 — радиус влияния болта, м.
Значения функции f (b, r1, r2) получают из графика рисунка П.1.
При r2 >> r1 f (b, r1, r2) = 1 / [0,1 - ln (b r1)];

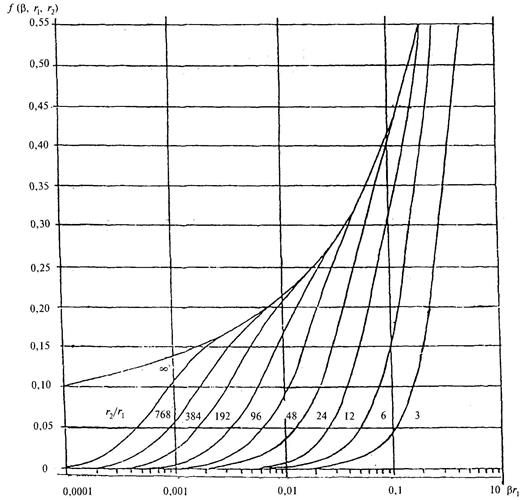

Рисунок П.1 — Функция f (b, r1, r2)
3) стенки профиля
r = h / (lm d L). (П.7)
Для стенки с перфорацией (круглые, прямоугольные, треугольные отверстия) в формулу следует подставлять
leqv = x lm,
где x — коэффициент, принимаемый по таблице П.1, h = r / с; r = у / (2с).
Для стенки с перфорацией (круглыми отверстиями радиусом с с расстоянием между центрами соседних отверстий 2с) в формулу (П.7) вместо lm следует подставить leqv = x lm;
4) металлического стержня
; (П.8)
5) примыкания металлического стержня к полке профиля
r = [ln (b / r1)] / (2p lm d) при b >> r1; (П.9)
6) термовкладышей между облицовочным листом и полкой профиля
r = 1 / {L [l1 (b / h1) + l2 (2 / p)]}; (П.10)
7) теплоизоляционного слоя
r = h / (lins BL), (П.11)
где lins — теплопроводность материала теплоизоляционного слоя, Вт/м·°С;
8) наружной и внутренней поверхностей панели
rext = 1 / (aext A); rint = 1 / (aint A). (П.12)
Таблица П.1 — Значения коэффициента x
h b | 0,1 | 0,2 | 0,3 | 0,4 | 0,5 | 0,6 | 0,7 | 0,8 | 0,9 |
0,4 | 0,932 | ||||||||
0,5 | 0,954 | 0,829 | |||||||
0,6 | 0,966 | 0,869 | 0,731 | ||||||
0,7 | 0,973 | 0,895 | 0,777 | 0,638 | |||||
0,8 | 0,978 | 0,913 | 0,811 | 0,684 | 0,547 | 0,412 | 0,286 | ||
0,9 | 0,982 | 0,926 | 0,836 | 0,720 | 0,618 | 0,479 | 0,322 | 0,201 | |
1,0 | 0,984 | 0,936 | 0,856 | 0,750 | 0,625 | 0,491 | 0,355 | 0,226 | 0,107 |
1,1 | 0,986 | 0,944 | 0,873 | 0,774 | 0,655 | 0,523 | 0,385 | 0,249 | 0,119 |
1,2 | 0,988 | 0,950 | 0,885 | 0,794 | 0,681 | 0,552 | 0,413 | 0,272 | 0,131 |
1,3 | 0,989 | 0,955 | 0,895 | 0,811 | 0,703 | 0,577 | 0,438 | 0,291 | 0,143 |
1,4 | 0,990 | 0,959 | 0,904 | 0,825 | 0,723 | 0,600 | 0,462 | 0,310 | 0,155 |
1,5 | 0,991 | 0,962 | 0,912 | 0,838 | 0,740 | 0,620 | 0,487 | 0,328 | 0,166 |
Пример расчета

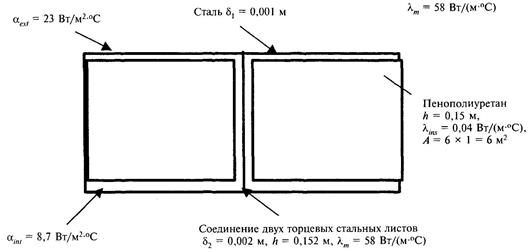

Ограждающая конструкция образована трехслойными панелями из листовых материалов шириной В = 6 м, примыкающих торцами друг к другу. Панель выполнена из стальных оцинкованных облицовочных листов толщиной 1 мм, между которыми расположен слой утеплителя из пенополиуретана толщиной 150 мм. Торцы панели выполнены из того же стального листа без разрыва мостика холода.
Определить приведенное сопротивление теплопередаче 1 м ограждения (L = 1 м).
Исходные данные
Порядок расчета
