Диаграмма состояния железо – углерод
( ЖЕЛЕЗО – ЦЕМЕНТИТ)
Диаграмма состояния железо - цементит приведена на рис.7.2. Линия ABCD - линия ликвидус, линия АН JECF - солидус. Точка А соответствует температуре плавления железа (1536ºС), точка D - температуре плавления цементита (1250°С). Точки N и G соответствуют температурам полиморфного превращения железа (1392°С и 911°С ).

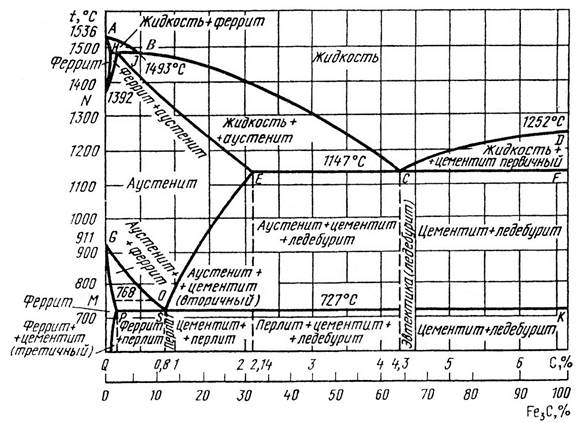

Рис.7.2. Диаграмма состояния железо-углерод.
В системе Fe-Fe3C при различных температурах происходят эвтектическое и эвтектоидное превращения. По линии ECF при 1147ºС происходит эвтектическое превращение: (А + ЦI). Образующаяся эвтектика называется ледебуритом. Ледебурит (Л) - механическая смесь аустенита и цементита первичного, содержащая 4,3 % углерода.
По линии PSK при 727°С происходит эвтектоидное превращение:
(Ф + Ц ), в результате которого из аустенита образуется механическая смесь феррита и цементита. Эвтектоидное превращение происходит аналогично кристаллизации эвтектики, но не из жидкости, а из твердого раствора. Образующийся эвтектоид называется перлитом. Перлит (П) - механическая смесь феррита и цементита, содержащая 0,8 % С. Перлит состоит из пластинок цементита в ферритной основе, на травленом шлифе имеет блеск перламутра, отсюда и название - перлит.
В результате первичной кристаллизации во всех сплавах с содержанием углерода менее 2,14% (в сталях) образуется однофазная структура – аустенит. В сплавах с содержанием углерода более 2,14% (в чугунах) при первичной кристаллизации образуются аустенит (по линии АВС), цементит первичный (по линии СD) и ледебурит первичный, эвтектика (по линии ECF).
Вторичная кристаллизация (превращения в твердом состоянии) происходит по линиям GSE и PSK. Образование феррита из аустенита по линии GS происходит вследствие полиморфного превращения γ в α. Образование цементита вторичного из аустенита по линии SE происходит вследствие изменения растворимости углерода в аустените. При понижении температуры по линии ES растворимость углерода уменьшается и происходит выделение цементита.
По линии PQ уменьшается растворимость углерода в феррите с понижением температуры. От максимального значения в точке P (0,02%) до точки Q (0,006%) при комнатной температуре. Избыточный углерод в очень малых количествах выделяется из феррита в виде цементита третичного. Такую структуру имеет технически чистое железо.
В точке S при содержании углерода 0,8% и температуре 727°С весь аустенит превращается в механическую смесь феррита и цементита вторичного (перлит). Такое превращение происходит по всей линии PSK, поэтому ее называют линией перлитного превращения.
Анализируя линии и точки диаграммы состояния железо – углерод можно определить структурные составляющие сталей и чугунов при любом содержании в них углерода и при определенной температуре.
Таким образом, диаграмма состояния железо – углерод имеет большое практическое значение. Ее применяют для назначения режимов термической обработки сталей определенного состава, для назначения режимов горячей механической обработки, для прогнозирования свойств стали по ее структуре в соответствии с диаграммой состояния.
ЛЕКЦИЯ 8
УГЛЕРОДИСТЫЕ СТАЛИ
Сплавы железа с углеродом, содержащие до 2,14% С и малое количество других элементов (примеси), называются углеродистыми сталями.
Углеродистые стали выплавляются в электропечах, мартеновских печах и кислородных конвертерах. Считается, что наиболее высокими свойствами обладают стали более чистые по содержанию вредных примесей серы и фосфора, а также газов и неметаллических включений. Такие стали используются для изготовления наиболее ответственных деталей.
