3 Технология монтажа конструкций
При подготовке к монтажу необходимо проверять марку каждой конструкции, устанавливая при этом ее массу. На данном этапе выявляется наличие трещин, проверяется надежность анкерных болтов, монтажных петель.
На подготовленные к подъему конструкции должны быть нанесены осевые риски. Все конструкции следует очищать от грязи, снега, наледи, и особенно тщательно – стыкуемые поверхности.
Проверяют отметки мест опирания вышележащих конструкций и в случае необходимости доводят их до требуемого уровня.
Подъем подготовленных к монтажу и застропленных конструкций выполняется в 2 приема: вначале конструкцию приподнимают на 30¸40 см от земли, для проверки правильности и надежности строповки; затем конструкцию поднимают выше и подают ее к месту установки.
Плиты покрытия монтируют при помощи четырехветвевых строп. Перед подъемом плиты снабжают инвентарным ограждением, которое крепят к монтажным петлям. Плиты укладывают от края покрытия к центру. При монтаже первых плит монтажники находятся на монтажных площадках, последующие плиты монтируют с ранее уложенных. Стыки плит замоноличивают одновременно с монтажом.
4 Подбор кранового оборудования
Выбор основного крана:
Кран МКГ-16М стрела 10 м. грузоподъемность крана на основной подъем составляет 16 т.
;
.
Подбор осуществляется графическим способом, согласно выбранной конструкции из ведомости монтажных элементов: плита перекрытия ПК 60.15-6Ат.

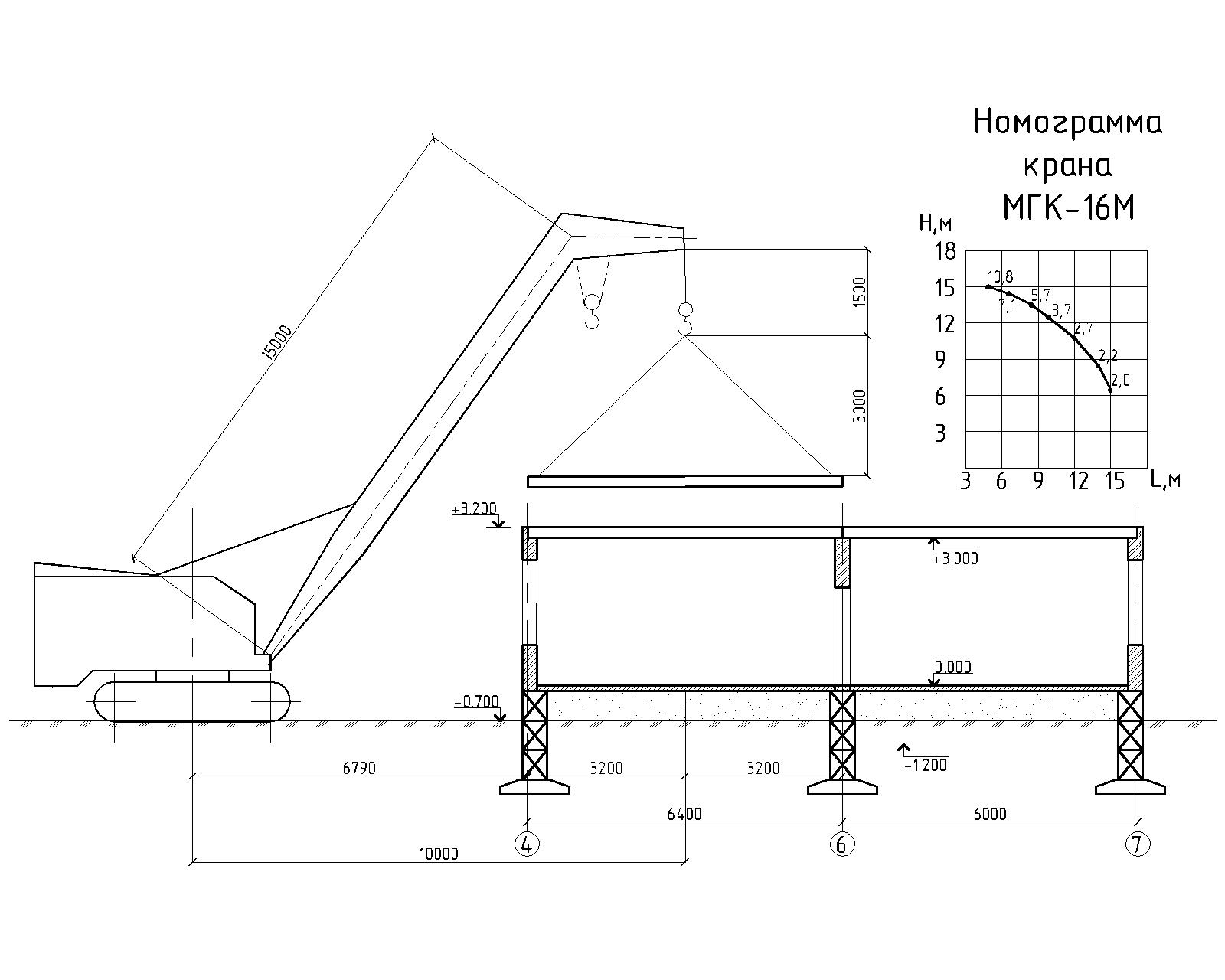

На листе 2 графической части указана привязка крана к осям строящегося здания, также указаны технические характеристики выбранного крана МКГ-16М.
Мертвых зон при монтаже плит покрытия и перекрытия нет, линия границы опасной зоны при работе стрелового крана показана на 2 листе графической части.
5 Расчет складских зон
Сборные конструкции заранее заказываются заводу-изготовителю на весь объект, а на площадку их завозят частями по комплектовочным ведомостям. График поставки конструкций должен опережать график монтажа. Запас конструкций (
, м3) на площадке зависит от дальности их перевозки, должен обеспечивать ритмичность монтажных работ согласно графику строительства и принимается из расчета 5-ти суточной потребности или на один этаж.
При монтаже здания склады располагаются рядом по периметру.
Складские зоны устраивают на ровном месте, на хорошо уплотненном грунте с уклоном для стока поверхностных вод, элементы укладывают штабелями на деревянных подкладках и прокладках со строгим их расположением в установленных местах. Через каждые два штабеля в продольном направлении и через 25 м в поперечном оставляют проходы шириной 1 м.
Общая площадь складов
, включая проходы, определяется по формуле:
где К – коэффициент использования складской площади
К=1,75÷2
Рз – запас конструкций, м3
Рк – объем конструкций, укладываемых на 1м² площади;
Рк принимают равным:
а) для перемычек – 0,15 м³;
б) для плит покрытий и лестничных маршей – 0,45м³;
=
⋅1,75 = 803,48 м² – для плит перекрытия и покрытия
=
⋅1,75 = 118,3 м² – для перемычек
для поддонов с кирпичами
=
⋅1,75 = 68,02 м² – для карнизных плит
=
⋅1,75 = 23,19 м² – для лестничных ступеней
Элементы на складе должны быть рассортированы по маркам и уложены с учетом очередности монтажа, заводскую маркировку элементов обращают в сторону проходов.
Складская зона
расположена вдоль оси 2-5, на расстоянии 10,4 м. Обеспечивает захватки – 6,7,8,9. Объем строительных материалов:
- Кирпича:
;
- Плит перекрытия:
;
- Перемычки:
;
- Карнизные плиты:
- Лестничные ступени:
Складская зона
расположена вдоль оси 2-5, на расстоянии 1,8 м. Обеспечивает захватки – 6,7,8,9. Объем строительных материалов:
- Кирпича:
;
- Плит перекрытия:
;
- Перемычки:
;
- Карнизные плиты:
Складская зона
расположена вдоль оси А-В, на расстоянии 8,3 м. Обеспечивает захватки – 1 и 6. Объем строительных материалов:
- Кирпича:
;
- Плит перекрытия:
;
- Перемычки:
;
- Карнизные плиты:
Складская зона
расположена вдоль оси А-В, на расстоянии 1,8 м. Обеспечивает захватку 1 и 6. Объем строительных материалов:
- Кирпича:
;
- Плит перекрытия:
;
- Перемычки:
;
- Карнизные плиты:
Складска зона
расположена вдоль осей 1-4 и Д-Ж, на расстоянии 1,8 м. Обеспечивает захватки 1,2,3,4,5,10,11. Объем строительных материалов:
- Кирпича:
;
- Плит перекрытия:
;
- Перемычки:
;
- Карнизные плиты:
Складская зона
расположена вдоль оси 1-4 на расстоянии 8,3 м. Обеспечивает захватку 1. Объем строительных материалов:
- Кирпича:
;
- Плит перекрытия:
;
- Перемычки:
;
- Карнизные плиты:
Складская зона
расположена вдоль осей 1-4, на расстоянии 10,4 м. Обеспечивает захватки 1,2,3,4,5,10,11. Объем строительных материалов:
- Кирпича:
;
- Плит перекрытия:
;
- Перемычки:
;
- Карнизные плиты:
- Лестничные ступени:
Складская зона
расположена вдоль оси 4-6, на расстоянии 8,3 м. Обеспечивает захватки 11,12. Объем строительных материалов:
- Кирпича:
;
- Плит перекрытия:
;
- Перемычки:
;
- Карнизные плиты:
Складская зона
расположена вдоль оси В-Г, на расстоянии 1,8 м. Обеспечивает захватки 10,11,12. Объем строительных материалов:
- Кирпича:
;
- Плит перекрытия:
;
- Перемычки:
;
- Карнизные плиты:
Складская зона
расположена вдоль оси В-Г, на расстоянии 1,8 м. Обеспечивает захватки 12,13,14. Объем строительных материалов:
- Кирпича:
;
- Плит перекрытия:
;
- Перемычки:
;
- Карнизные плиты:
Складская зона
расположена вдоль оси А-Г, на расстоянии 10,4 м. Обеспечивает захватки 13,14. Объем строительных материалов:
- Кирпича:
;
- Плит перекрытия:
;
- Перемычки:
;
- Карнизные плиты:
Складская зона
расположена вдоль оси Б-Г, на расстоянии 1,8 м. Обеспечивает захватки 13,14. Объем строительных материалов:
- Кирпича:
;
- Плит перекрытия:
;
- Перемычки:
;
- Карнизные плиты:
Складская зона
расположена вдоль оси 1-8, на расстоянии 8,3 м. Обеспечивает захватки 9,10,14. Объем строительных материалов:
- Кирпича:
;
- Плит перекрытия:
;
- Перемычки:
;
- Карнизные плиты:
Складская зона
расположена вдоль оси 4-7, на расстоянии 1,8 м. Обеспечивает захватки 11,12. Объем строительных материалов:
- Кирпича:
;
- Плит перекрытия:
;
- Перемычки:
;
- Карнизные плиты:
6 Каменные работы
Кладка стен из кирпича на 1 этаж.
1 захватка:
Объем кладки составляет
.
Норма времени на
кладки:
Объем строительно-монтажных работ:
Трудоемкость:
.
2 захватка:
Объем кладки составляет
.
Норма времени на кладки:
Объем строительно-монтажных работ:
Трудоемкость:
.
3 захватка:
Объем кладки составляет
.
Норма времени на кладки:
Объем строительно-монтажных работ:
Трудоемкость:
.
4 захватка:
Объем кладки составляет
.
Норма времени на кладки:
Объем строительно-монтажных работ:
Трудоемкость:
.
5 захватка:
Объем кладки составляет
.
Норма времени на кладки:
Объем строительно-монтажных работ:
Трудоемкость:
.
6 захватка:
Объем кладки составляет
.
Норма времени на кладки:
Объем строительно-монтажных работ:
Трудоемкость:
.
7 захватка:
Объем кладки составляет
.
Норма времени на кладки:
Объем строительно-монтажных работ:
Трудоемкость:
.
8 захватка:
Объем кладки составляет
.
Норма времени на кладки:
Объем строительно-монтажных работ:
Трудоемкость:
.
9 захватка:
Объем кладки составляет
.
Норма времени на кладки:
Объем строительно-монтажных работ:
Трудоемкость:
.
10 захватка:
Объем кладки составляет
.
Норма времени на кладки:
Объем строительно-монтажных работ:
Трудоемкость:
.
11 захватка:
Объем кладки составляет
.
Норма времени на кладки:
Объем строительно-монтажных работ:
Трудоемкость:
.
12 захватка:
Объем кладки составляет
.
Норма времени на кладки:
Объем строительно-монтажных работ:
Трудоемкость:
.
13 захватка:
Объем кладки составляет
.
Норма времени на кладки:
Объем строительно-монтажных работ:
Трудоемкость:
.
14 захватка:
Объем кладки составляет
.
Норма времени на кладки:
Объем строительно-монтажных работ:
Трудоемкость:
.
Состав работ при обычной кладке:
1) Натягивание причалки;
2) Подача и раскладка кирпича;
3) Перелопачивание, расстилание и разравнивание раствора;
4) Кладка стен с выкладкой всех усложнений кладки, подбором, околкой и отеской кирпича;
5) Заделка балочных гнезд;
6) Расшивка швов (при кладке с расшивкой).
