1 Объёмно-планировочное решение строящегося объекта
1 Объёмно-планировочное решение строящегося объекта
Объёмно-планировочное решение общественного здания.
Объёмно-планировочное решение определяется заданием на проектирование. Общественное одноэтажное здание. Помещения по способу из связи между собой являются непроходными. Высота этажа 3 м. Размеры в осях здания
и
. Общая площадь застройки составляет 861
.
Решение фасада и интерьера общественного здания.
Большая часть фасада здания выложена из облицовочного кирпича, и это определяет решение фасада. Внутренняя отделка осуществляется оштукатуриванием и покраской водоэмульсионной краской.
2 Поэлементные ведомости
2.1 Ведомость основных монтажных элементов
На основании исходных данных подбираем сборные железобетонные элементы по «Территориальному каталогу индустриальных конструкций и изделий для жилищно-гражданского строительства» за номерами ТК 2-01.38.91 и ТК 13-1.87. В ведомости, представленной в табл. 3.1 собраны все крупногабаритные монтажные элементы, приведены их наименование, масса, объемы, количество, схема, общая масса, общий объем.
| Наименование элемент | Схема элемента | Ед. изм | Кол. | Параметры элементов | |||
| Одного | Всех | ||||||
Объем
| Масса т | Объем
| Масса т | ||||

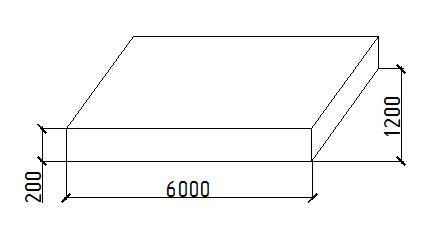

| Плита перекрытия ПК 60.12-6Ат |
| Шт. | 2 | 0,84 | 2,1 | 1,68 | 4,2 |

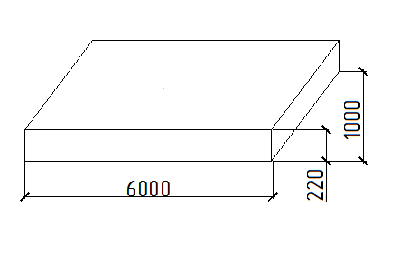

| Плита перекрытия ПК.60.10-8Ат |
| Шт. | 15 | 0,69 | 1,725 | 10,35 | 25,875 |

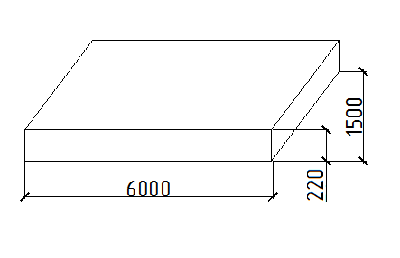

| Плита перекрытия ПК 60.15-6Ат |
| Шт. | 82 | 1,96 | 2,8 | 160,72 | 229,6 |

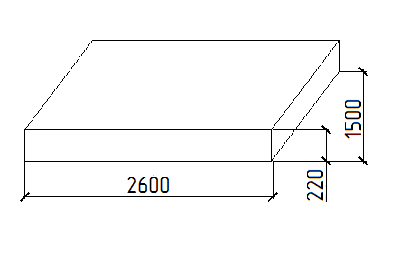

| Плита перекрытия ПК 26.15-8Ат |
| Шт. | 4 | 0,49 | 1,2 | 1,96 | 4,8 |

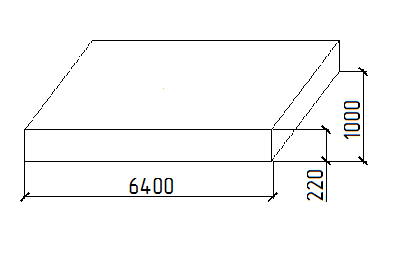

| Плита перекрытия ПК 64.10-8Ат |
| Шт. | 22 | 1,45 | 1,95 | 31,9 | 42,9 |

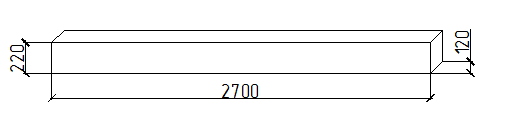

| Перемычка БУ 27-1 |
| Шт. | 123 | 0,06 | 0,15 | 7,38 | 18,45 |
| Перемычка Б 18М |
| Шт. | 69 | 0,04 | 0,1 | 2,76 | 6,9 |
| Карнизная плита АК 12.10 |
| Шт. | 165 | 0,106 | 0,24 | 17,49 | 39,6 |
| Плита перекрытия 20.10-8 |
| Шт. | 4 | 0,44 | 0,62 | 1,76 | 2,48 |
| Плита перекрытия 16.10-8 |
| Шт. | 5 | 0,352 | 0,52 | 1,76 | 2,6 |

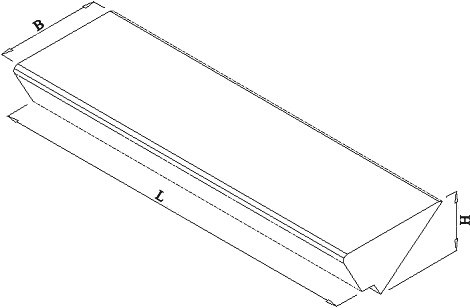

| Лестничная ступень ЛС 15 |
| Шт. | 28 | 0,071 | 0,16 | 1,988 | 4,48 |
2.2 Ведомость монтажной оснастки
При монтаже строительных конструкций используют грузозахватные устройства (траверсы, стропы) для подъема сборных элементов; технические средства для выверки и предварительного закрепления конструкций; оснастку, обеспечивающую удобную и безопасную работу монтажников на высоте.
Выбор грузозахватных приспособлений (строп, траверс) производят для каждого конструктивного элемента здания. При этом одно и то же приспособление стремятся использовать для подъема нескольких сборных элементов. Общее количество приспособлений на строительной площадке должно быть минимальным. Траверсы применяют для подъема длинномерных конструкций, когда использование обычных строп оказывается невозможным.

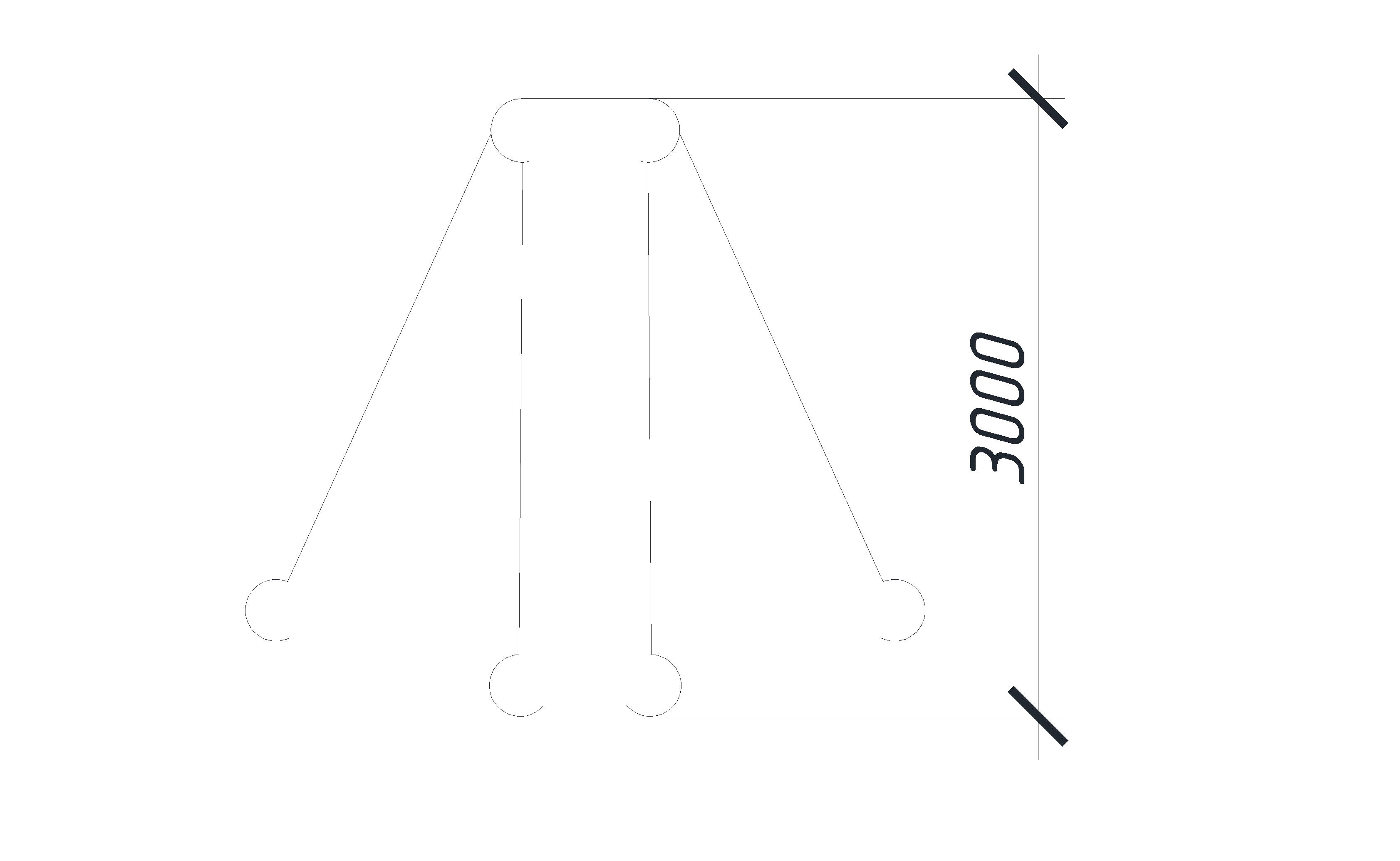

| Приспособление | Эскиз | Характеристика | Область применения | ||
| Грузо подъем ность, т | Масса, кг | Расчетная высота, м | |||
| Строп четырехветвевой 4072 |
| 3 | 33 | 3 | Погрузочно-разгрузочные работы. Монтаж плит покрытия и перекрытия. |

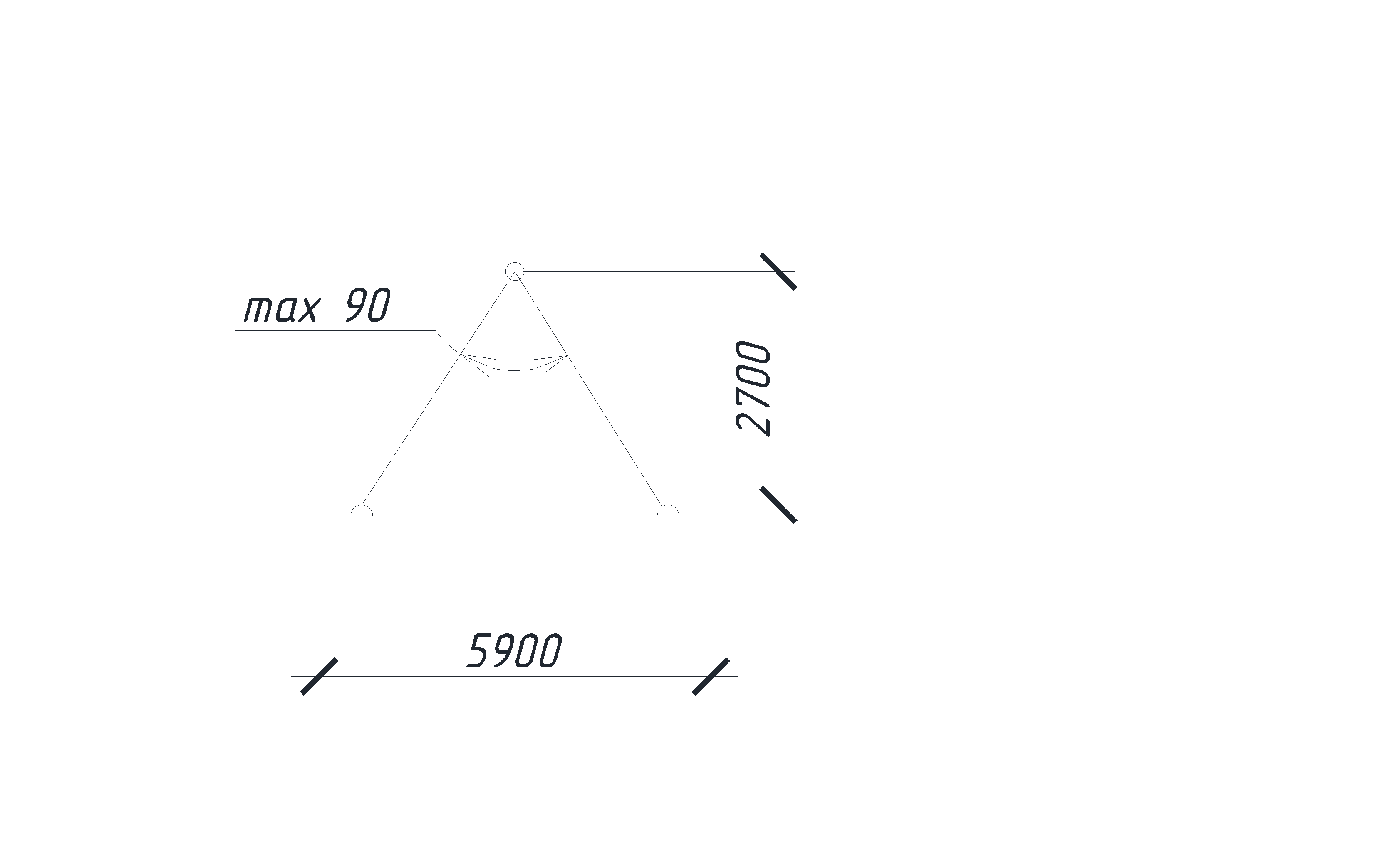

| Строп двухветвевой 1191 |
| 3 | 31 | 2,7 | Монтаж перемычек |
