Хрупкое разрушение.

Дата: 2025-05-25; Просмотры: 4

Оценка:

0.00 из 5.00 — оценок

Скачиваний: 0

Скачать

-- Хрупкое разрушение не требует пластической деформации и сопровождается только микропластической деформацией.

-- Хрупкая трещина носит интеркристаллитный характер (ветвистый, разветвленный, распространяется как по телу зерна, так и по границе). Она является острой.

-- При изучении с помощью электронного микроскопа определяем, что хрупкое разрушение носит ручьистый характер (рис.4.7, а).

-- Хрупкая трещина распространяется очень быстро.

-- Хрупкое разрушение остановить нельзя. Это процесс самопроизвольного развития трещины, вот почему хрупкое разрушение наиболее опасное (рис.4.8;рис.4.9). а)

Рис.4.7. Характер разрушения материала:

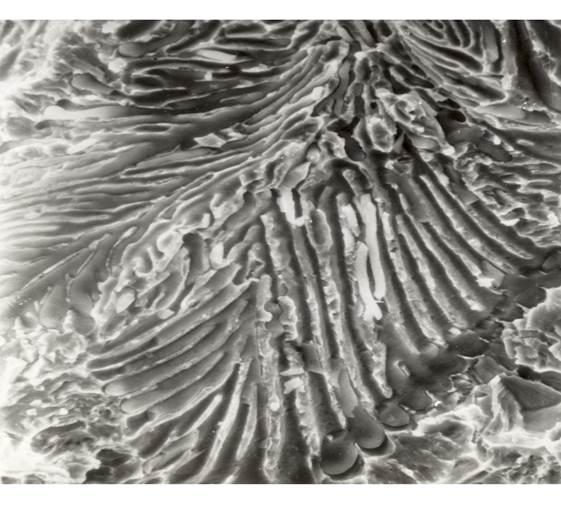

а) ручьистый рельеф при хрупком разрушении;

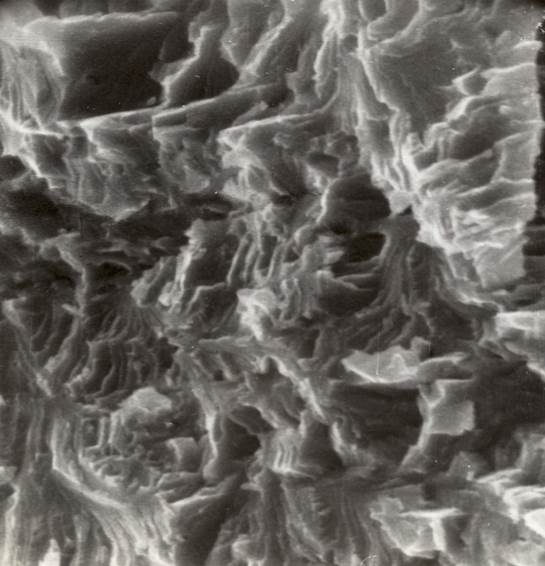

б) ямочный рельеф при вязком разрушении.

б)

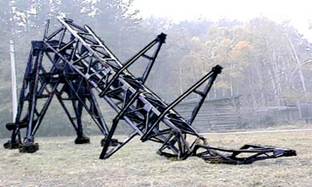

Рис.4.8. Хрупкое разрушение линии электропередач.

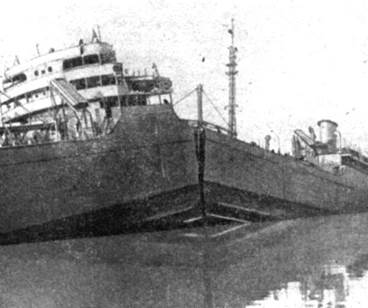

Рис.4.9. Хрупкое разрушение корпуса морского судна.

По рассмотренным признакам можно определить характер разрушения детали и конструкции (вязкий или хрупкий механизм). Необходимость определения характера разрушения в каждом случае обусловлена тем, что меры борьбы с вязким и хрупким разрушением различны.

Для предотвращения вязкого разрушения необходимо повышать прочность материала, особенно характеристики предела текучести.

При вероятности возникновения хрупкого разрушения, наоборот, нужно увеличивать такое свойство, как вязкость, иногда даже снижая прочностные характеристики.

В связи с этим рассмотрим еще одно механическое свойство металлов и сплавов – вязкость, которое определяется при испытаниях на удар.

МЕХАНИЧЕСКИЕ СВОЙСТВА, ОПРЕДЕЛЯЕМЫЕ

ДИНАМИЧЕСКМИ ИСПЫТАНИЯМИ (НА УДАР)

Основным динамическим испытанием является метод испытания на удар. Метод основан на разрушении образца с надрезом (рис.4.10, а) одним ударом маятникового копра (рис.4.10, б).

Образец устанавливают на опорах копра и наносят удар по стороне образца, противоположной надрезу. Работа, затраченная на разрушение образца, определяется так:

А = P∙g∙(H - h) = P∙g∙l∙(cos α₂ - cos α₁)

где P - масса маятника; g - ускорение силы тяжести; Н, h - высота подъема маятника до удара и после разрушения образца; l - длина маятника; α₂, α₁ углы подъема маятника до удара и после разрушения образца.

а) б)

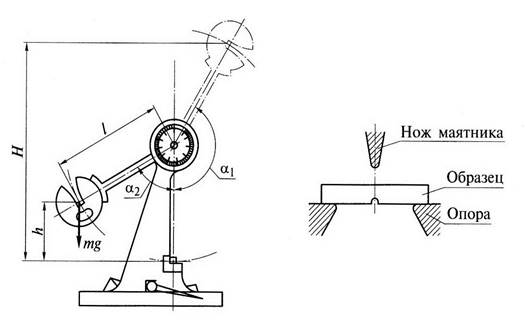

Рис.4.10. Схема испытаний на ударную вязкость

При испытаниях на удар определяют свойство вязкости.
