Комитет по высшему и специальному образованию

Российской Федерации

Алтайский Государственный Технический Университет

имени И. И. Ползунова

Лабораторная работа № 3

«Измерение мощности»

Выполнил:

студент гр. ЭУН-61 Муравьёв Р.

Проверил: Квашнин Ю. А.

Барнаул

Цель работы:

1. Изучение порядка измерение мощности одним прибором-ваттметром. Изучение принципа действия ваттметра.

2. Выбор номинальных значений тока и напряжения ваттметра для правильного включения его в цепь.

3. Усвоение практических навыков включения ваттметра для измерения мощности,

Потребляемой всей цепью и участками цепи.

ПРИБОРЫ И ОБОРУДОВАНИЕ

1. Резисторы R₁,R₂ ,R₃,являющиеся нагрузками.

2. Регулируемый источник напряжения переменного тока (клеммы А^!В^! стенда).

3. Ваттметр.

4. Вольтметр.

5. Монтажные провода-8 шт.

ПРОГРАММЫ РАБОТЫ И УКАЗАНИЯ К ЕЁ ВЫПОЛНЕНИЮ

1. Перед выполнением работы определить расположение источника питания с регулятором напряжения, измерительных приборов, резисторов.

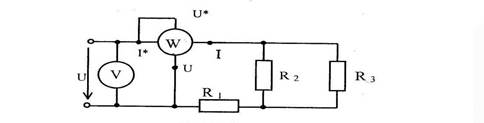

2. Рассчитать полный ток цепи, представленной схемы:

Значения сопротивлений резисторов R₁,R₂ ,R₃ указаны на стенде. Напряжение на входе цепи U=100В.

3. На основании расчётного тока и заданного напряжения определить номинальный режим ваттметра - номинальные ток и напряжение ( ближайшие наибольшие пределы по току и напряжению ).Рассчитать цену деления ваттметра и установить номинальные напряжения и ток на ваттметре.

4. Убедившись в отсутствии напряжения на стенде ( сигнальная лампа стенда «сеть» не горит ), выполнить сборку цепи.

5. Проверить установку регулятора напряжения на нуль ( ручка регулятора повёрнута против часовой стрелки до упора).

6. После проверки преподавателем правильности сборки цепи и получения разрешения на включение включить напряжение питания стенда и регулируемый источник напряжения.

7. С помощью регулятора напряжения установить (по вольтметру ) напряжение U=100В.

8. Записать показание ваттметра.

9. Установить регулятор напряжения на нуль и выключить источник напряжения и стенд.

10. Данные измерений и вычислений свести в таблицу 1 и показать преподавателю.

Решение:

Резисторы R₂ и R₃ соединены параллельно. При параллельном соединении проводимости вервей складываются , т.е. q₂₃=q₂+q₃

1/R₂₃=1/R₂+1/R₃; R₂₃=R₂*R₃/(R₂+R₃)=80*50/(80+50)=30,77Ом

Схема электрической цепи примет вид:

R₂₃

R_экв=R₁+R₂*R₃/(R₂+R₃)=90+30.77=120.77Ом

По закону Ома определяем ток потребляемый всей электрической цепью:

I₁=U/ R_экв =100B/120.77=0.828A

U₂₃=I₁*R₂₃=0.828*30.77=25.47B

I₂= U₂₃/R₂=25.47/80=0.31A

I₃=25.47/50=0.50A

Cоставляем баланс мощностей:

P_ист=U*I₁=100B*0.828A=82.8A

Р_сист=P₁+P₂+P₃

P₁= I₁²*R₁=0.828²*90=61.7Вт

P₂= I₂²*R₂=0.31²*80=8.08Вт

P₃= I₃²*R₃=0.51²*50=12.98Вт

Р_сист=61.7Вт + 8.08Вт +12.98Вт=82,76Вт

P_изм=N*C_w

N-кол-во дел. Отклонения стрелки.(80)

C_w=U_н*I_н/n=1*150/150=1

P_изм=80*1=80Вт

Таблица 1

δ =100%*( Р_сист- P_изм)/ Р_сист=3,3%
