« Разработка и реализация модели поведения электронов в электрическом поле, формируемом ЭОС »

Министерство образования и науки РФ

Северо- Кавказский горно-металлургический

институт (ГТУ)

Кафедра электронных приборов

Лабораторная работа №2

« Разработка и реализация модели поведения электронов в электрическом поле, формируемом ЭОС »

по дисциплине

«Методы математического моделирования »

Выполнил студент

группы ЭМб-09

Малдзигати А.И.

Проверил

Гончаров И.Н.

Владикавказ 2013

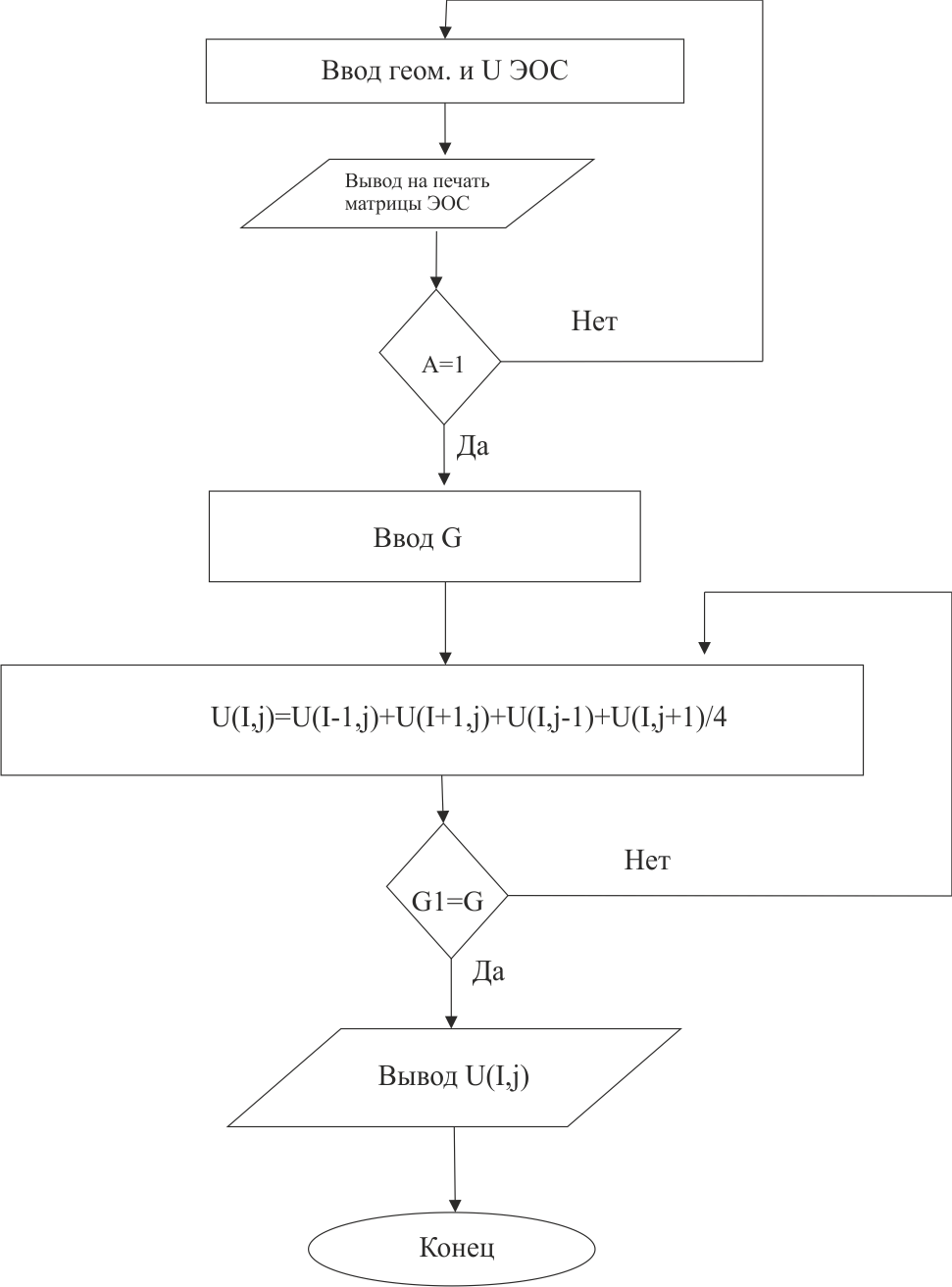

Рисунок 1 – Блок схема

Программа для расчета модели поведения электронов в электрическом поле, формируемом ЭОС



10 DIM A(30, 70)

FOR I = 1 TO 30

FOR J = 1 TO 70

A(I, J) = 1000

NEXT J, I

20 FOR J = 1 TO 25

A(1, J) = 1

A(30, J) = 1

NEXT J

FOR I = 1 TO 30

A(I, 1) = 1

NEXT I

30 FOR J = 25 TO 70

A(6, J) = 2500

A(25, J) = 2500

NEXT J

FOR I = 6 TO 25

A(I, 70) = 2500

NEXT I

A(7, 25) = 2500

A(8, 25) = 2500

A(9, 25) = 2500

A(10, 25) = 2500

A(11, 25) = 2500

A(12, 25) = 2500

A(13, 25) = 2500

A(14, 25) = 2500

A(17, 25) = 2500

A(18, 25) = 2500

A(19, 25) = 2500

A(20, 25) = 2500

A(21, 25) = 2500

A(22, 25) = 2500

A(23, 25) = 2500

A(24, 25) = 2500





G = 1

50 FOR I = 2 TO 29

FOR J = 2 TO 69

IF A(I, J) = 2500 THEN 52

A(I, J) = (A(I - 1, J) + A(I + 1, J) + A(I, J - 1) + A(I, J + 1)) / 4

52 NEXT J

NEXT I

G = G + 1

PRINT "ITERACIA"; G

53 IF G < 400 THEN 50



FOR I = 1 TO 30

FOR J = 1 TO 70

A(I, J) = CLNG(A(I, J) * 10 ^ 1) / 10 ^ 1

PRINT A(I, J),

NEXT J

NEXT I

PRINT

PRINT

GOTO 100



70 SCREEN 2

FOR I = 1 TO 25 * 6

PSET (I, 1)

PSET (I, 30 * 3)

NEXT I

80 FOR J = 1 TO 30 * 3

PSET (1, J)

NEXT J

90 FOR I = 25 * 6 TO 70 * 6

PSET (I, 6 * 3)

PSET (I, 25 * 3)

NEXT I

FOR J = 6 * 3 TO 25 * 3

PSET (70 * 6, J)

NEXT J

FOR J = 6 * 3 TO 14 * 3

PSET (25 * 6, J)

NEXT J

FOR J = 17 * 3 TO 25 * 3

PSET (25 * 6, J)

NEXT J

GOTO 150





100 PRINT "VVEDITE NACH ENERG E"

110 INPUT U1

130 PRINT "VVEDITE START COORD x,y v mm"

140 INPUT x, y

x = x / 1000

y = y / 1000

144 PRINT "VVEDITE UGOL W"

148 INPUT W

149 GOTO 70





150 V3 = SQR((2 * 1.6E-19 / 9.1E-31) * U1)

V2 = V3 * COS(W * 3.14 / 180)

V1 = V3 * SIN(W * 3.14 / 180)

160 L2 = (y * 1000 - INT(y * 1000)) / 1000

L1 = (x * 1000 - INT(x * 1000)) / 1000

170 I = INT(y * 1000)

180 J = INT(x * 1000)

190 F2 = 1.6E-19 / 9.1E-31 * 1000 * ((.001 - L1) / .001 * (A(I, J + 1) - A(I, J)) + L1 / .001 * (A(I + 1, J + 1) - A(I + 1, J)))

200 F1 = 1.6E-19 / 9.1E-31 * 1000 * ((.001 - L2) / .001 * (A(I + 1, J) - A(I, J)) + L2 / .001 * (A(I + 1, J + 1) - A(I, J + 1)))

210 y = y + 1E-11 * (V1 + 1E-11 * F1 / 2)

220 x = x + 1E-11 * (V2 + 1E-11 * F2 / 2)

PSET (6 * x * 1000, 3 * y * 1000)

GOTO 240

230 PRINT "x="; x * 1000, "y="; y * 1000

240 V1 = V1 + 1E-11 * F1

250 V2 = V2 + 1E-11 * F2

IF x * 1000 > 68 OR y * 1000 > 25 OR y * 1000 < 5 THEN 270

260 GOTO 160

270 FOR I1 = 1 TO 17

PRINT

NEXT I1

PRINT "x0="; x1; "mm", "y0="; y1; "mm", "U0="; U1, "W="; W

INPUT A555

CLS

SCREEN 0, 1





500 END

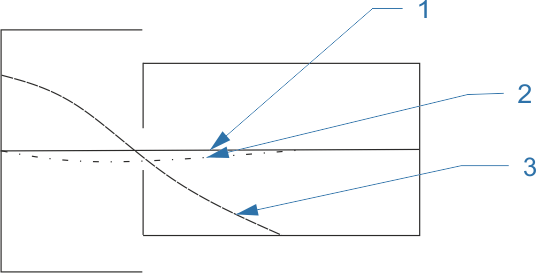

Рисунок 2 – траектории полета электронов в электрическом поле,

формируемом ЭОС: 1 – при х=1, у=15, W=0 , Е=1 эВ; 2 – при х=1, у=15, W=45, Е=15 эВ; 3 – при х=1, у=3, W=0 , Е= 1 эВ.
